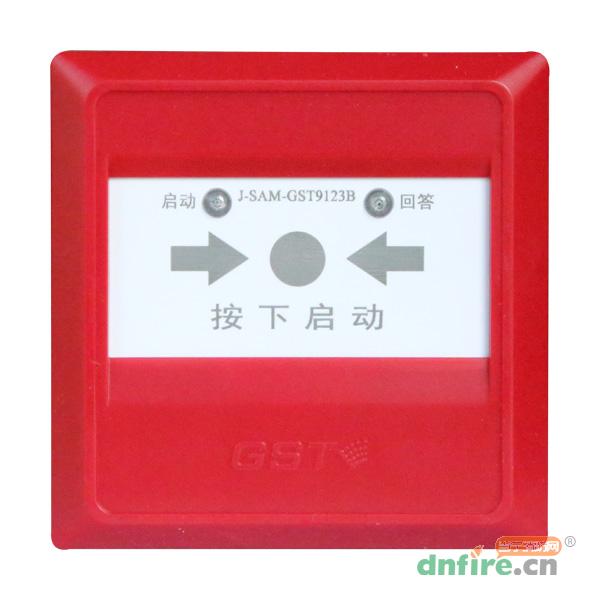

一、J-SAM-GST9123B消火栓按鈕概述
J-SAM-GST9123B消火栓按鈕表面裝一按片，當啟用消火栓時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。
二、J-SAM-GST9123B消火栓按鈕特點
新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。
消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。
消火栓按鈕動作機構設計，抗灰塵能力強。
按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。
采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
地址碼為電子編碼，可現場改寫。

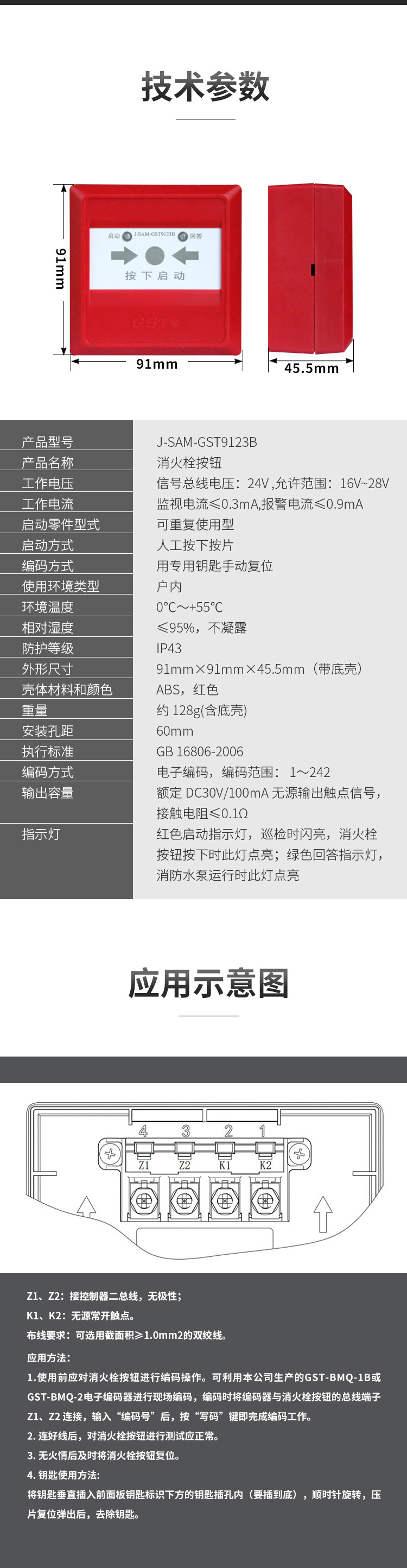

三、J-SAM-GST9123B消火栓按鈕參數
| 工作電壓 |
信號總線電壓24V，允許范圍16V~28V |
| 工作電流 |
監視電流≤0.3mA；報警電流≤1.9mA |
| 輸出容量 |
額定DC30V/100mA無源輸出觸點信號，接觸電阻≤0.1 |
| 線制 |
消火栓按鈕與火災報警控制器信號二總線連接 |
| 編碼方式 |
電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 啟動零件型式 |
重復使用型 |
| 啟動方式 |
人工按下按片 |
| 復位方式 |
用專用鑰匙手動復位 |
| 指示燈 |
紅色啟動指示燈，巡檢時閃亮，消火栓按鈕按下時此燈點亮；綠色回答指示燈，消防水泵運行時此燈點亮 |
| 使用環境溫度 |
0℃～+55℃ |
| 相對濕度 |
≤95%，不凝露 |
| 外殼防護等級 |
IP43 |
| 殼體材料和顏色 |
ABS，紅色 |
| 重量 |
約128g(含底殼) |
| 外形尺寸 |
91mm×91mm×45.5 mm（含底殼） |
| 安裝孔距 |
60mm |
四、J-SAM-GST9123B消火栓按鈕布線

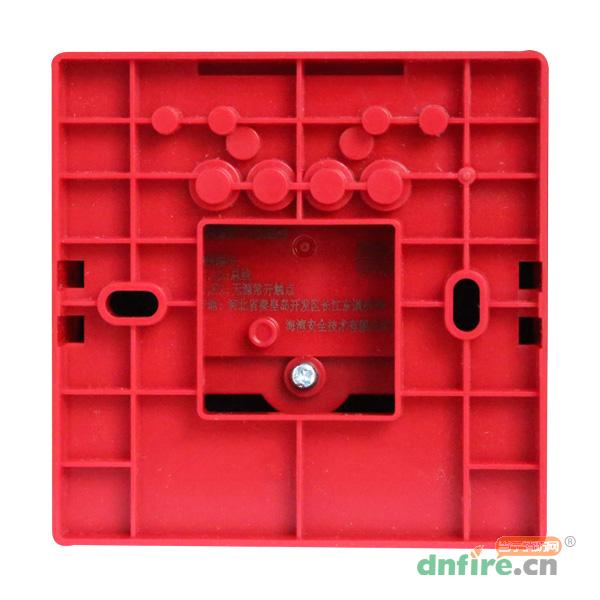

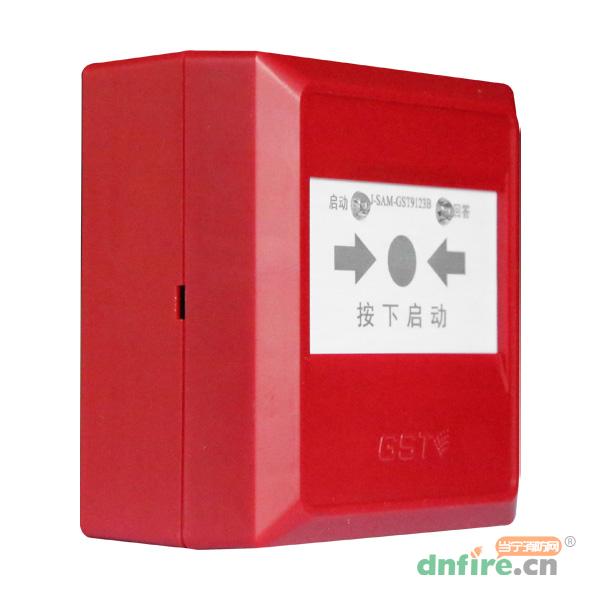

本消火栓按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配，安裝拆卸簡單、方便，連接緊密，非常便于工程調試及維修更換。消火栓按鈕外形示意圖如下

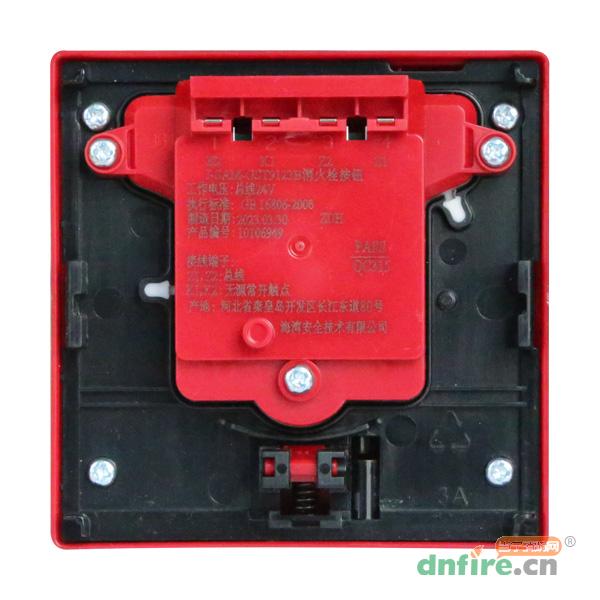

消火栓按鈕外接端子示意圖如下
其中：
Z1、Z2：接控制器二總線，無極性；
K1、K2：無源常開觸點。
布線要求：可選用截面積≥1.0mm2的雙絞線。

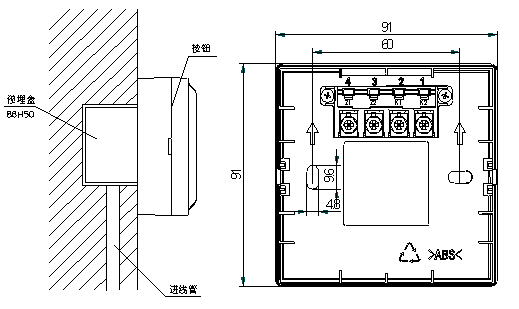

消火栓按鈕采用預埋盒安裝方式，安裝孔距為60mm。進線時只需拔下消火栓按鈕主體，從底殼的進線孔中穿入電纜并接在相應端子上，再插好消火栓按鈕主體即可。安裝示意圖如；安裝孔距為60mm。
