友情提醒：J-SAM-GST9124消火栓按紐已停產，其替代產品為J-SAM-GST9124A

一、J-SAM-GST9124消火栓按紐概述：

J-SAM-GST9124消火栓按鈕(以下簡稱按鈕)通常安裝在消火栓箱內，當人工確認發生火災后，按下此按鈕，即可啟動消防水泵，同時向火災報警控制器發出報警信號，火災報警控制器接收到報警信號，將顯示出按鈕的編碼號，并發出報警聲響。本按鈕具有DC24V有源輸出和現場設備無源回答輸入，采用三線制與設備連接，可完成對設備的啟動及監視功能，此方式可獨立于火災報警控制器。

二、J-SAM-GST9124消火栓按紐特點：

1.采用拔插式結構設計，安裝調試簡單方便。
2.按下按片，按鈕提供有源輸出觸點，可直接控制其它外部設備。
3.按鈕上的按片在按下后可用專用工具復位。
4.地址碼為電子編碼，可現場改寫。

三、J-SAM-GST9124消火栓按紐技術特性：

1.工作電壓：
 信號總線電壓：24V     允許范圍：16V~28V
 電源總線電壓：DC24V  允許范圍：DC20V~DC28V
2.工作電流：
 監視電流≤0.5mA
 報警電流≤5mA
3.輸出容量：額定DC24V/100mA無源輸出觸點信號，接觸電阻≤100m
4.啟動方式：人工按下按片
5.啟動零件型式：重復使用型
6.復位方式：用專用鑰匙手動復位
7.指示燈：?jiǎn)?dòng)，紅色，按鈕按下時此燈點亮；回答，綠色，消防水泵運行時此燈點亮，巡檢時閃亮（約3s閃亮一次）
8.編碼方式：電子編碼，編碼范圍在1~242之間任意設定
9.線制：與火災報警控制器采用兩總線連接，與電源采用兩線連接，與消防泵采用三線制連接（一根DC24V有源輸出線，一根回答輸入線，一根公共地）
10.使用環境：
 溫    度：-10℃～+55℃
 相對濕度≤95%，不凝露
11.外形尺寸：95.4mm×98.4mm×60mm (含底殼）
12.外殼防護等級：IP65
13.殼體材料和顏色：ABS，紅色
14.重量：221g(含底殼）
15.安裝孔距：60mm
16.執行標準：GB 16806-2006

四、J-SAM-GST9124結構特征與工作原理：

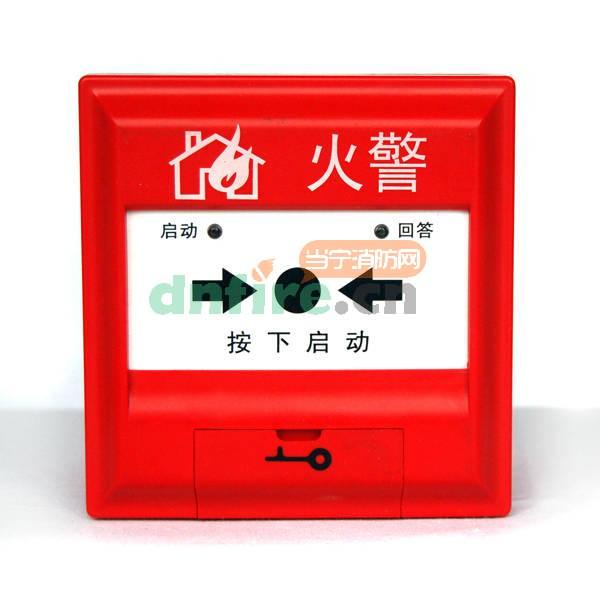

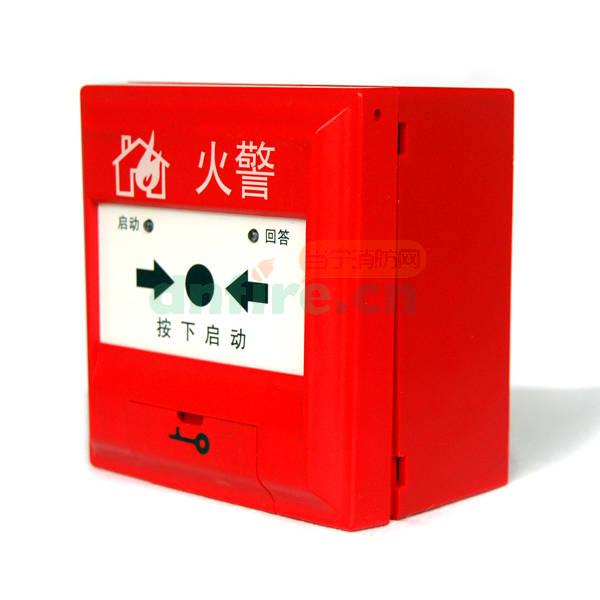

1. J-SAM-GST9124按鈕的外形示意圖如圖1所示。

2.工作原理
J-SAM-GST9124消火栓按鈕為減少總線功耗，采用四線制，需單獨提供DC24V電源，單片機對24V電源進行監測，當電源掉電后，將發出故障信號，通過總線傳送給火災報警控制器。按鈕按下時提供DC24V有源輸出，用于控制現場設備的啟動，需現場設備提供一無源常開觸點作回答信號。為使啟動和回答信號獨立于火災報警控制器，需外接DC24V電源，火災報警控制器只起監控作用。

五、J-SAM-GST9124消火栓按鈕結構特征、安裝與布線

　　

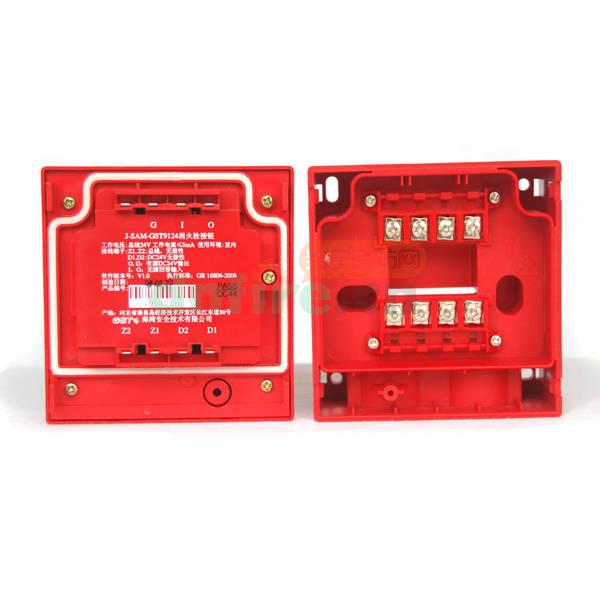

外形尺寸及結構與J-SAM-GST9123型消火栓按鈕相同，安裝方法也相同，J-SAM-GST9124消火

栓按鈕對外接線端子示意圖如圖

其中：
Z1、Z2：接控制器信號總線，無極性
V+、G： 24VDC 電源輸入端，有極性；24VDC 由泵控制箱提供時不用
COM： DC24V 啟泵信號輸出端
I：無源常開觸點回答信號輸入端
COM、NO: 輸出常開觸點信號，額定容量24VDC/100mA
布線要求：信號線Z1、Z2 采用阻燃RVS 型雙絞線，截面積≥1.0mm2；其它采用BV 線或RVS
線，截面積≥1.0mm2。
1.5.4 應用方法
J-SAM-GST9124 消火栓按鈕可以采用多線制方式直接啟動消防泵，啟泵電源由泵控制箱提供并
僅將24V 正極線接到按鈕的V+端。此時如果按下按鈕則COM 端子輸出DC24V 電壓信號，同時總線上
報按鈕動作；泵控制箱上的無源動作觸點信號通過I 端返饋致按鈕，可以點亮按鈕上的綠色回答指
示燈。
應用示意圖如圖

點擊查看更多消火栓按鈕，技術報價咨詢請聯系電話400-928-6119

1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照 http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；

當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！

服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！

注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻?hù)收到的貨物與當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！

權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。

商品屬性
[品牌]	海灣（GST）
[型號]	J-SAM-GST9124
[名稱]	消火栓按鈕
[工作電壓]	電源總線電壓：DC24V 允許范圍：DC20V~DC28V
[工作電流]	監視電流≤0.5mA 報警電流≤5mA
[環境溫度]	-10℃～+55℃
[環境濕度]	≤95%，不結露
[尺寸]	95.4mm×98.4mm×60mm (含底殼）
[防護等級]	IP65
[重量]	221g(含底殼）
[使用類別]	通用
[觸點輸出]	有源輸出
[線制]	七線制
[復位方式]	按鈕復位
[別名]	J-SAM-GST9124消火栓報警按鈕
