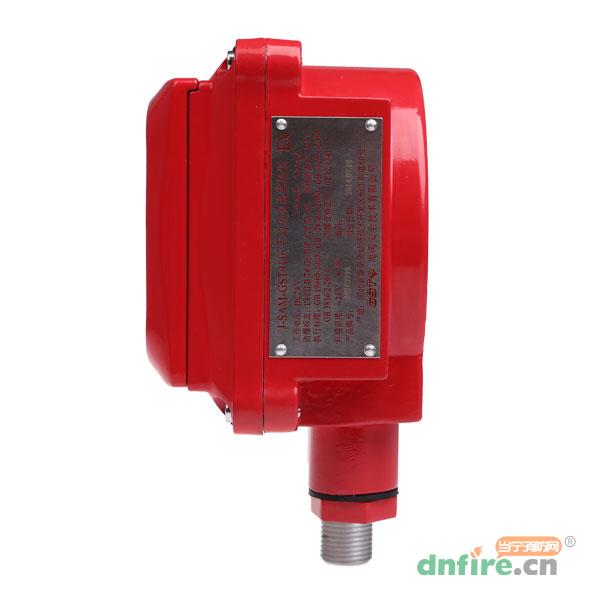

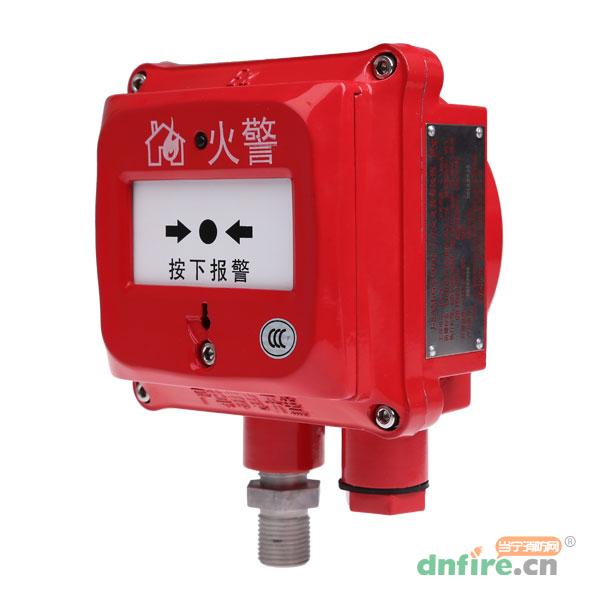

一、J-SAM-GST9116隔爆型手動火災報警按鈕概述
J-SAM-GST9116手動火災報警按鈕（以下簡稱報警按鈕）安裝在船舶及工業防爆場所，當人工確認火災發生后按下報警按鈕上的按片，可向火災報警控制器（以下簡稱控制器）發出火災報警信號。
J-SAM-GST9116報警按鈕適用于船舶、爆炸性氣體危險場所的1區、2區和爆炸性粉塵危險場所的20區、21區和22區，可用于戶外，需根據現場環境選用。

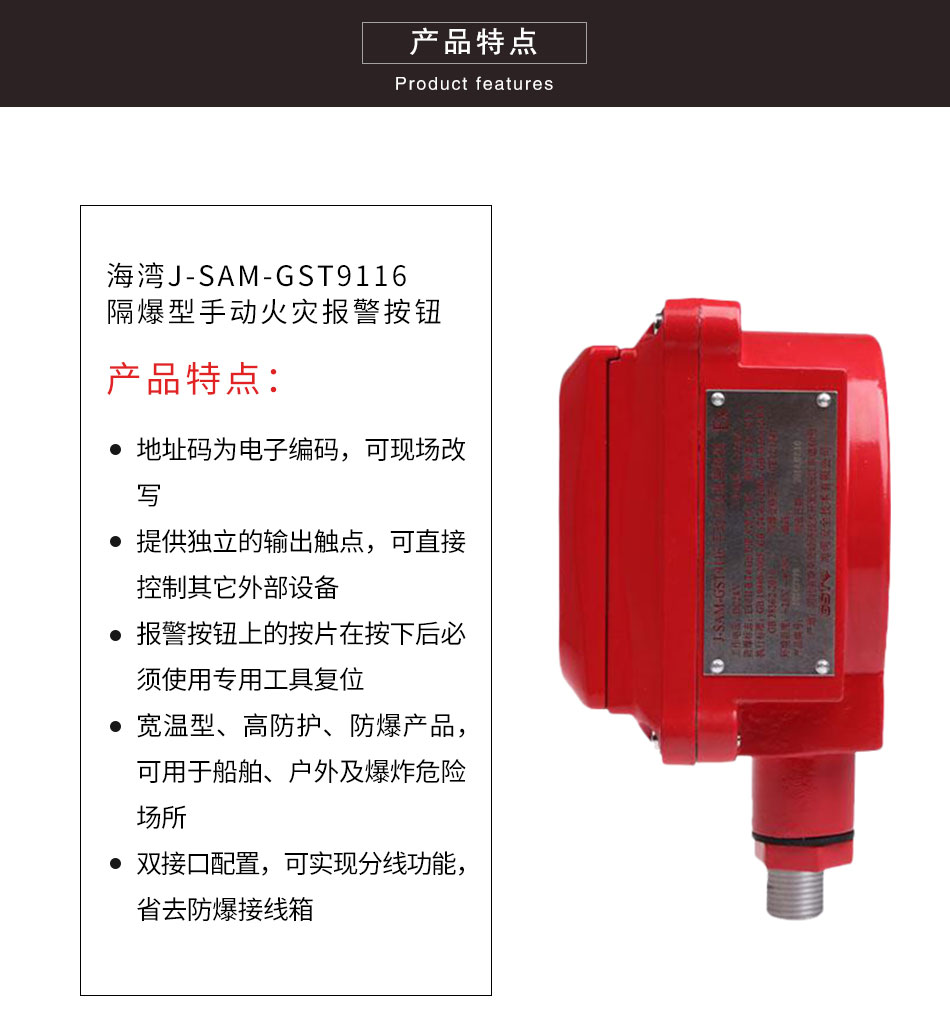

二、J-SAM-GST9116隔爆型手動火災報警按鈕特點
1.用單片機進行報警檢測、輸出控制，采用數字化總線與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
2.地址碼為電子編碼，可現場改寫。

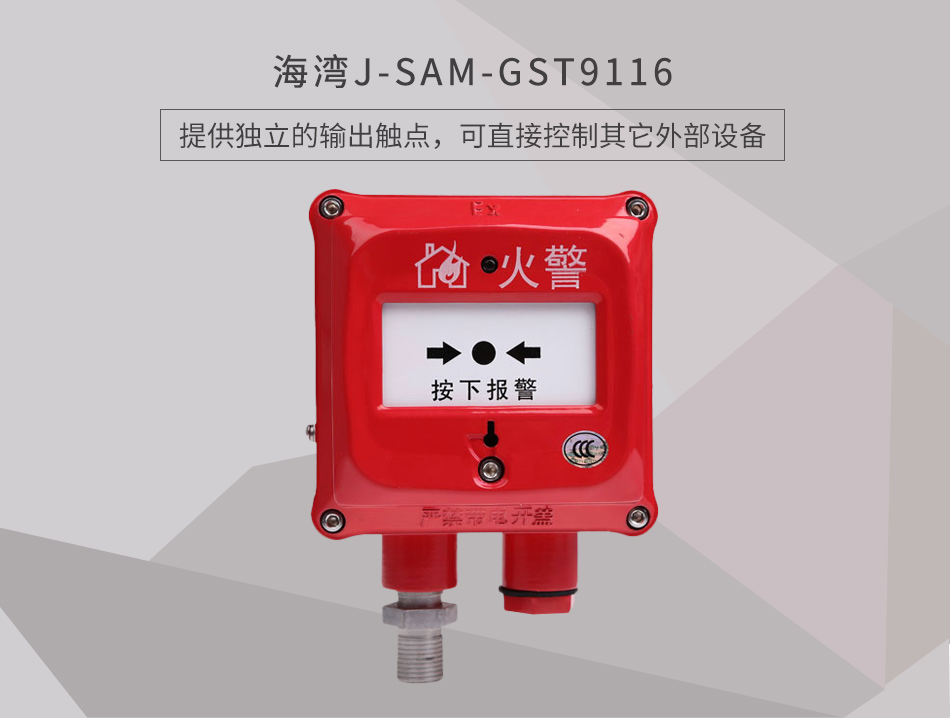

3.提供獨立的輸出觸點，可直接控制其它外部設備。
4.報警按鈕上的按片在按下后必須使用專用工具復位。
5.寬溫型、高防護、防爆產品，可用于船舶、戶外及爆炸危險場所。
6.雙接口配置，可實現分線功能，省去防爆接線箱。

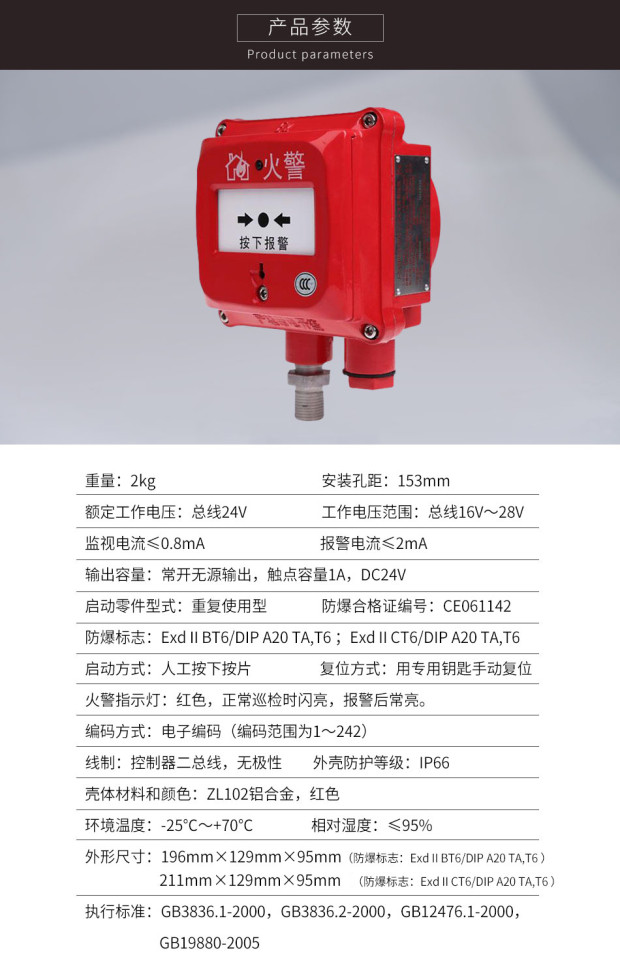

三、J-SAM-GST9116隔爆型手動火災報警按鈕技術參數
| 型號 |
J-SAM-GST9116 |
| 名稱 |
手動火災報警按鈕 |
| 品牌 |
海灣 |
| 工作電壓 |
額定工作電壓：總線24V；工作電壓范圍：總線16V～28V |
| 工作電流 |
監視電流 ≤ 0.8mA；報警電流 ≤ 2mA |
| 輸出容量 |
常開無源輸出，觸點容量1A，DC24V |
| 啟動零件型式 |
重復使用型 |
| 啟動方式 |
人工按下按片 |
| 復位方式 |
用專用鑰匙手動復位 |
| 火警指示燈 |
紅色，正常巡檢時閃亮，報警后常亮。 |
| 編碼方式 |
電子編碼（編碼范圍為1～242） |
| 線制 |
控制器二總線，無極性 |
| 使用環境 |
溫度：-25℃～+70℃；相對濕度 ≤ 95% |
| 外殼防護等級 |
IP66 |
| 殼體材料和顏色 |
ZL102鋁合金，紅色 |
| 防爆合格證編號 |
CE061142 |
四、J-SAM-GST9116隔爆手動火災報警按鈕工作原理
本報警按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按鈕內置單片機，完成報警檢測及與控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息，地址碼可通過海灣公司生產的電子編碼器進行現場更改。
五、J-SAM-GST9116防爆手報測試
警告：待全部設備都安裝完畢后再接通電源。
1.報警按鈕安裝結束后或每次定期維護保養后必須進行測試。
2.報警按鈕在進行測試之前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。
3.按下報警按鈕按片，報警按鈕紅色報警指示燈應常亮，控制器應顯示該報警按鈕報警地址。
4.測試結束后，用專用鑰匙使報警按鈕復位，并通知有關管理部門系統恢復正常；在測試過程中不合格的報警按鈕檢驗其連接線是否正常，然后再進行測試，如仍不能通過測試，則應返回維修。

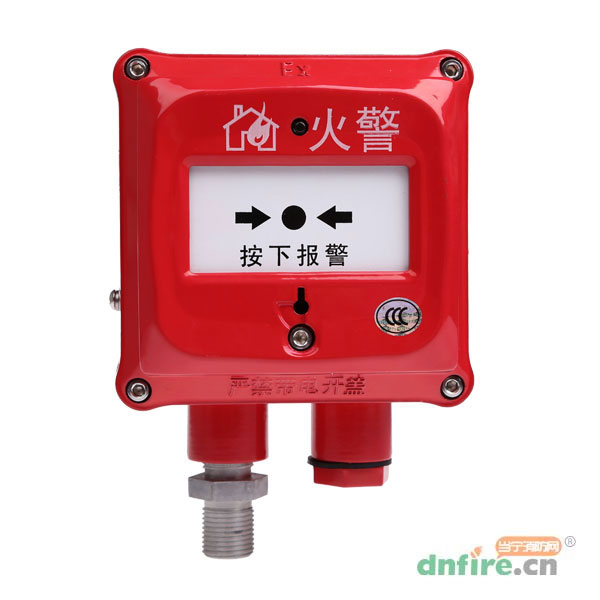

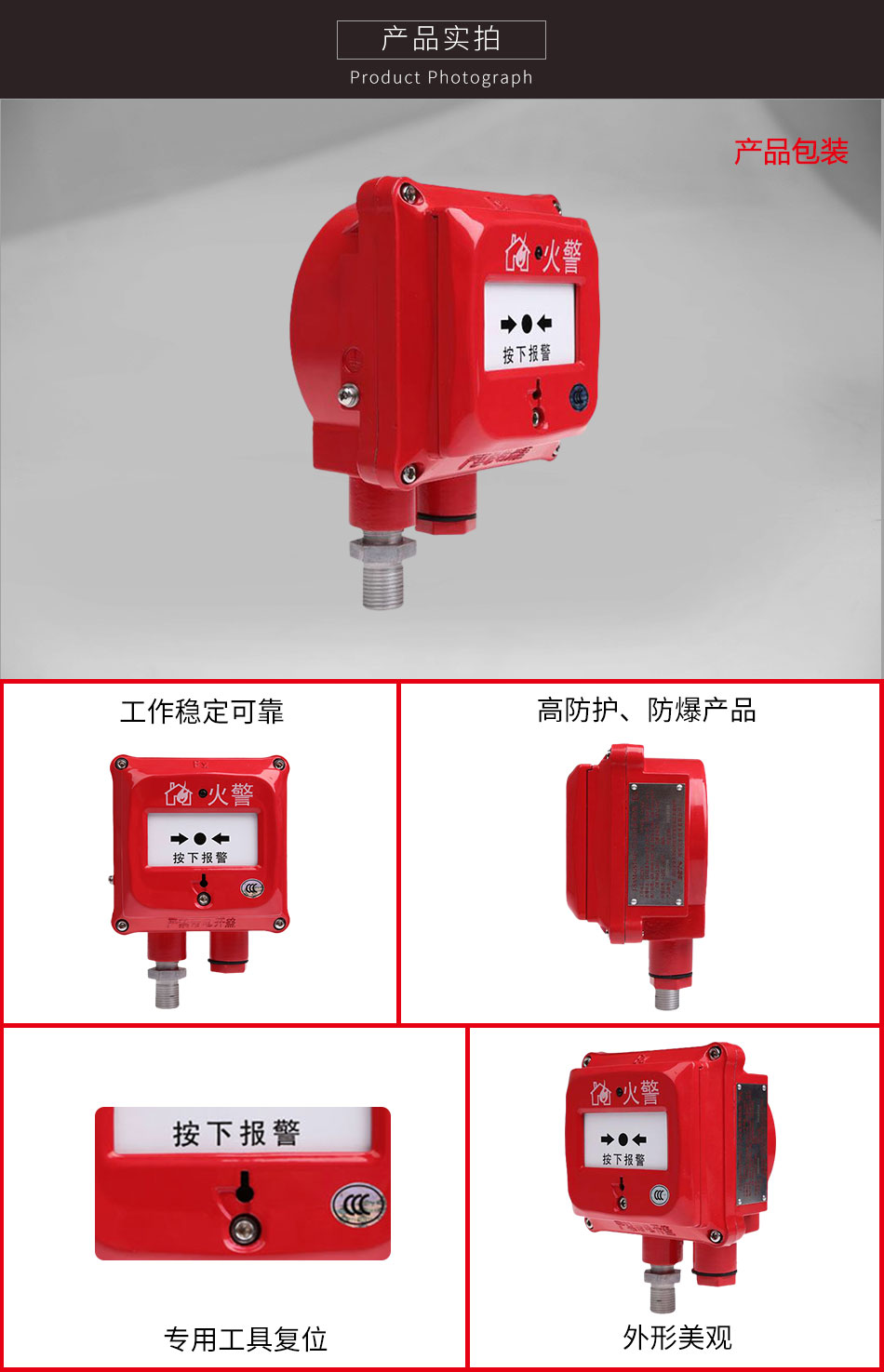

六、J-SAM-GST9116手動火災報警按鈕外形示意圖
報警按鈕的外形示意圖如下圖所示。
七、J-SAM-GST9116手動火災報警按鈕安裝與布線
警告：安裝設備之前，請切斷回路的電源。安裝前應首先檢查外殼是否完好無損，標識是否齊全。
報警按鈕的安裝分壁掛安裝和立柱安裝兩種方式。

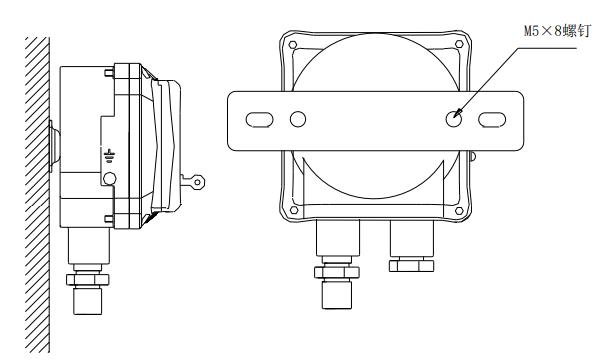

1.壁掛安裝
壁掛安裝示意圖如下：
安裝步驟如下：
（1）底殼及掛板的安裝報警按鈕主體分為底殼和上蓋兩部分，安裝前，應首先將上蓋上的4個固定螺栓擰下，將上蓋小心的從底殼上取下來。將掛板與底殼用M5×8的十字槽盤頭螺釘連接牢固，然后使用M8×60的膨脹螺栓將報警按鈕的底殼和掛板直接固定在墻壁上。
?。?）布線電纜引入裝置為橡膠密封圈型式。將截面積≥1mm2、外徑為φ8mm-φ10mm的屏蔽雙絞電纜穿過金屬墊圈和橡膠密封圈，將橡膠密封圈、金屬墊圈連同電纜一同旋進報警按鈕殼體，用扳手將密封圈壓緊對絲旋緊。
?。?）接線報警按鈕上蓋線路板上配有接線端子，端子示意圖如下：
端子說明：
Z1、Z2：編碼模式：接信號總線，無極性；非編碼模式：接DC24V，無極性。
Z3、Z4：用于Z1、Z2輸入信號的分線輸出。
K1、K2：無源常開輸出端子，當報警按鈕按下時，輸出觸點閉合，可直接控制外部設備。
可根據實際情況選擇是否使用。接線時應將電纜線按順序接入接線端子上。
?。?）整體安裝接好線后，將上蓋蓋到底殼上，然后將上蓋與底殼用M5×10的沉頭內六角螺釘固定即完成安裝。
2.立柱安裝

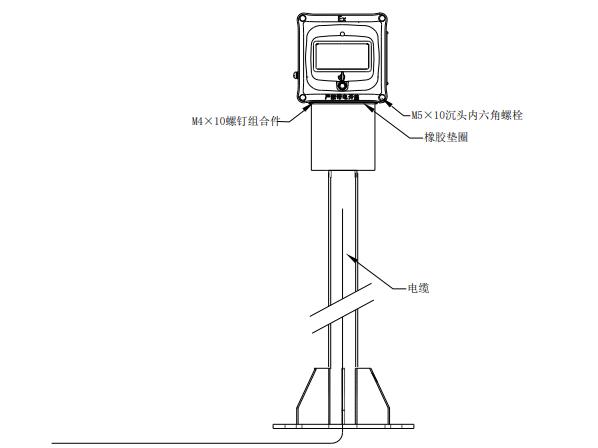

立柱式安裝示意圖如下：

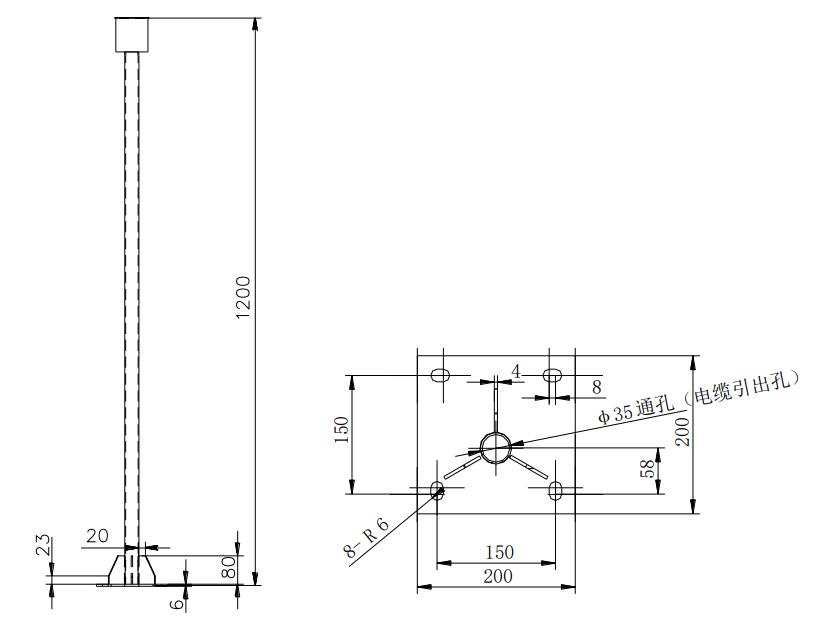

立柱示意圖如下：
安裝步驟如下：
?。?）將電纜沿電纜引出孔穿過立柱及橡膠墊圈；
?。?）使用M10的地錨螺栓將立柱與地面連接；
?。?）旋下上蓋，按使用環境布線，方法同壁掛安裝；
?。?）接線，方法同壁掛安裝；
?。?）使用M4×10的螺釘組合件將手鈕底殼與立柱連接；
?。?）整體安裝，方法同壁掛安裝。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確保客戶收到的貨物與當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
APP下載
發布詢價單
問匿名用戶評論等級：
這個手報用不用編碼
答管理員：
編碼型的，可以直接接在海灣的火災自動報警系統里，不需要模塊帶。如果接入其他品牌的報警系統里，需要輸入模塊，這時就不用編碼了，用模塊的開關觸點接入系統。
2020-05-23 01:14:48
問匿名用戶評論等級：
請問有配件買嗎
答管理員：
一般是有的，看你要什么了，可以聯系我們的銷售經理看看，電話400-928-6119
2018-01-15 10:08:20
問匿名用戶評論等級：
請問原來不是防爆手報，要換成隔爆型手報需要增加什么才能用呢？
答管理員：
這款是防爆編碼型的如果你的系統本來就是海灣的不需要增加什么設備；如果是其他品牌的系統則需要輸入模塊。詳細可以電話咨詢一下我們的技術人員，電話400-003-0119.
2016-09-05 15:12:22
問匿名用戶評論等級：
這個手報時本安型的嗎？
答管理員：
你好！是隔爆型的！
2013-01-17 17:32:16
問安安評論等級：
我要用在室外，需要配什么呢？
答管理員：
外殼防護等級：IP65
防護等級是很高了，不過最好在做下防雨措施。注意安裝位置，手報要比較容易看見和方便操作。
2012-09-04 22:03:21
問XUHUI5202評論等級：
J-SAM-GST9116這個防爆標致是什么意思？
2012-08-06 04:04:20
問king8fly評論等級：
防爆的和隔爆的有什么區別啊？
2012-02-27 19:37:51
