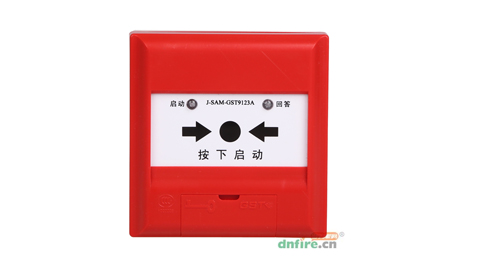

友情提醒：J-SAM-GST9123消火栓按鈕型號升級為J-SAM-GST9123A，如有疑問請致電400-928-6119咨詢！

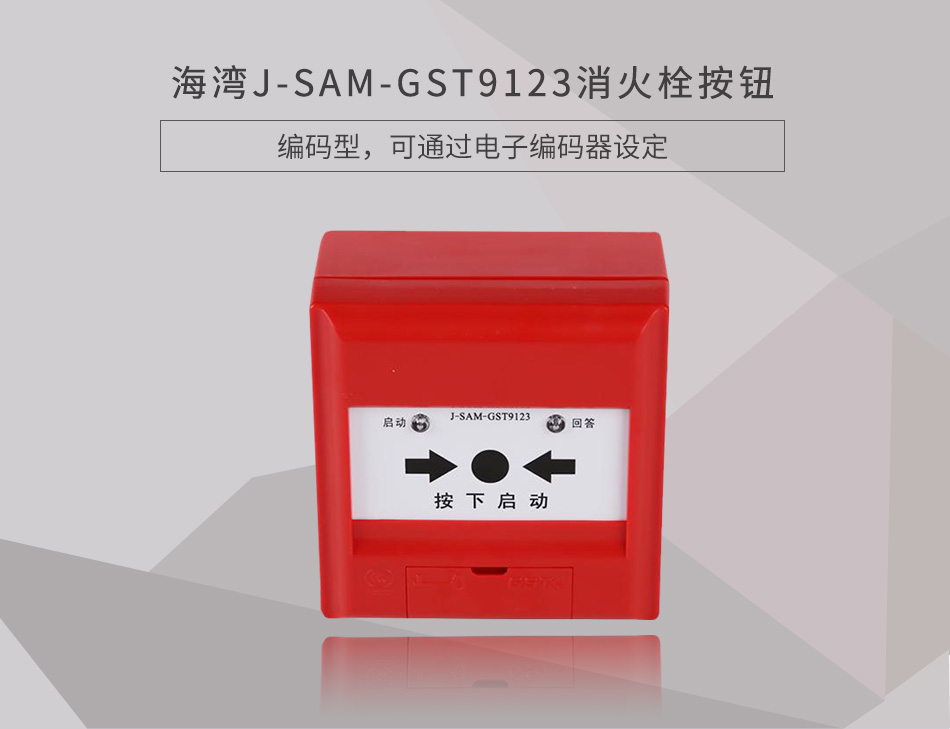

一、J-SAM-GST9123消火栓按紐概述

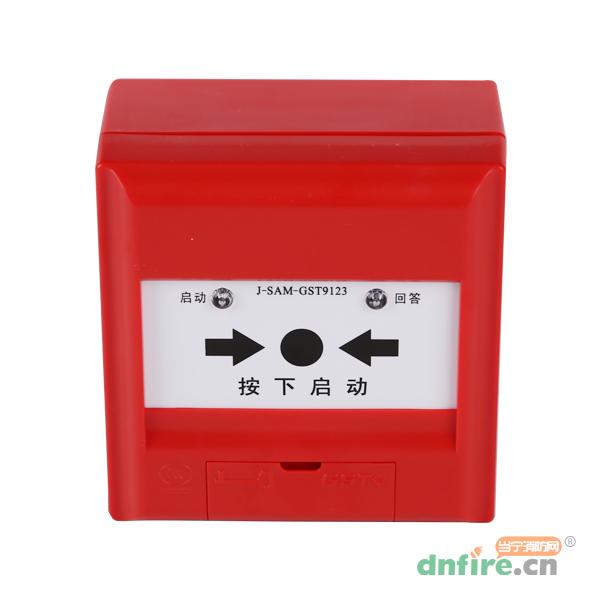

海灣J-SAM-GST9123消火栓按鈕表面裝一按片，當啟用消火栓時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。
二、J-SAM-GST9123消火栓按紐特點

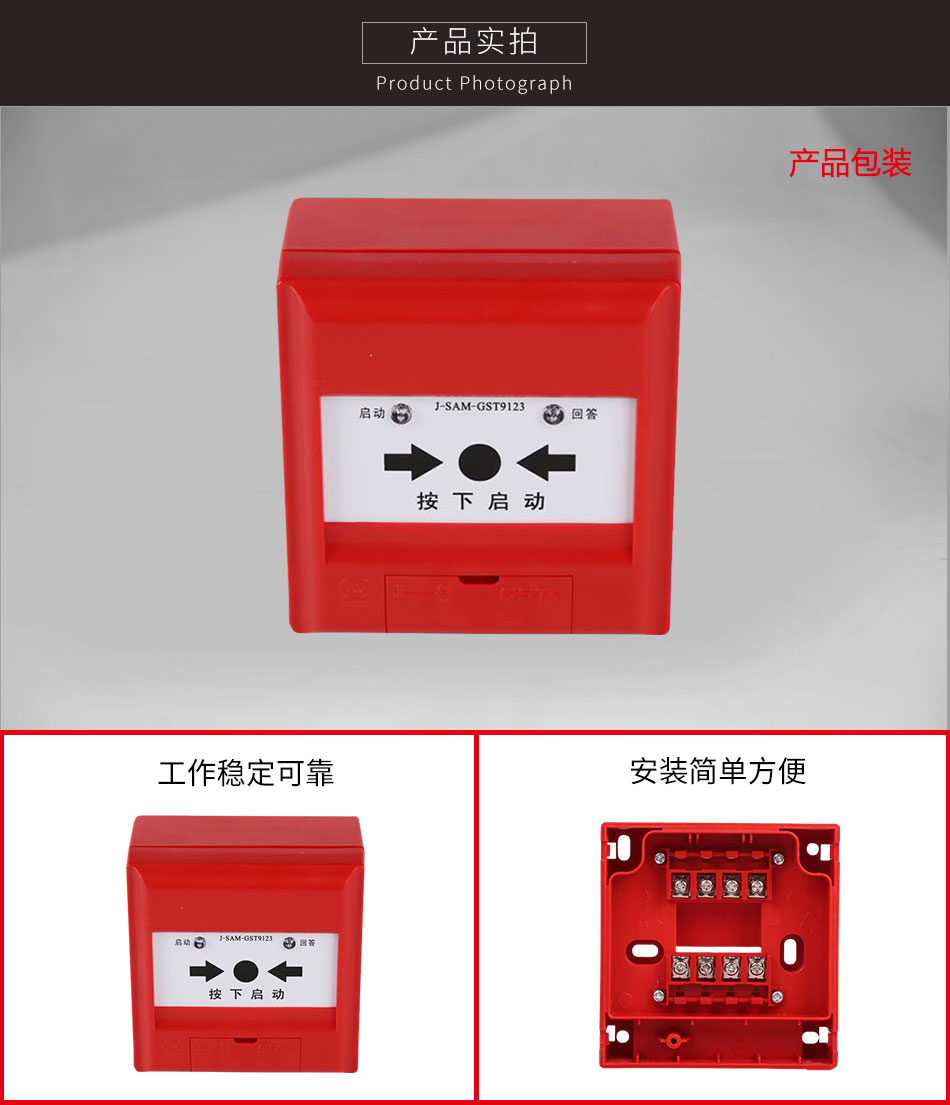

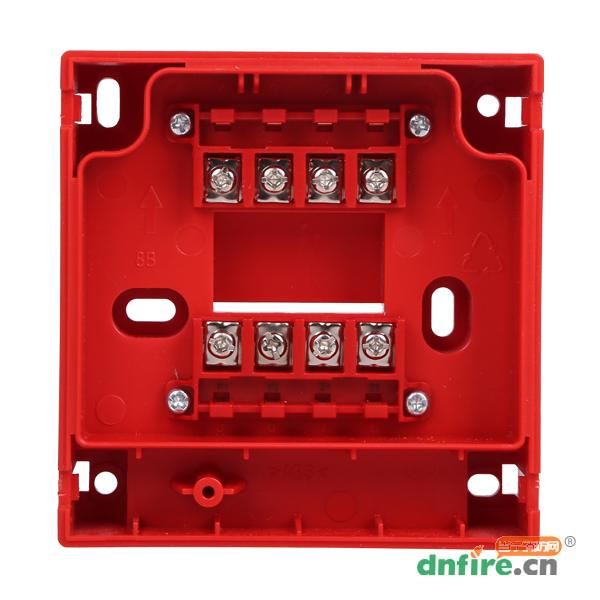

1、采用底座分離式結構設計，安裝簡單方便；先安裝底殼，線路調試完成后再裝主體進行開通調試。
2、消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。
3、按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。
4、用微處理器實現對消防設備的控制，用數字信號與火災報警控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力；由微處理器對運行情況進行監視，給出診斷信息。
5、編碼型，可通過電子編碼器設定。

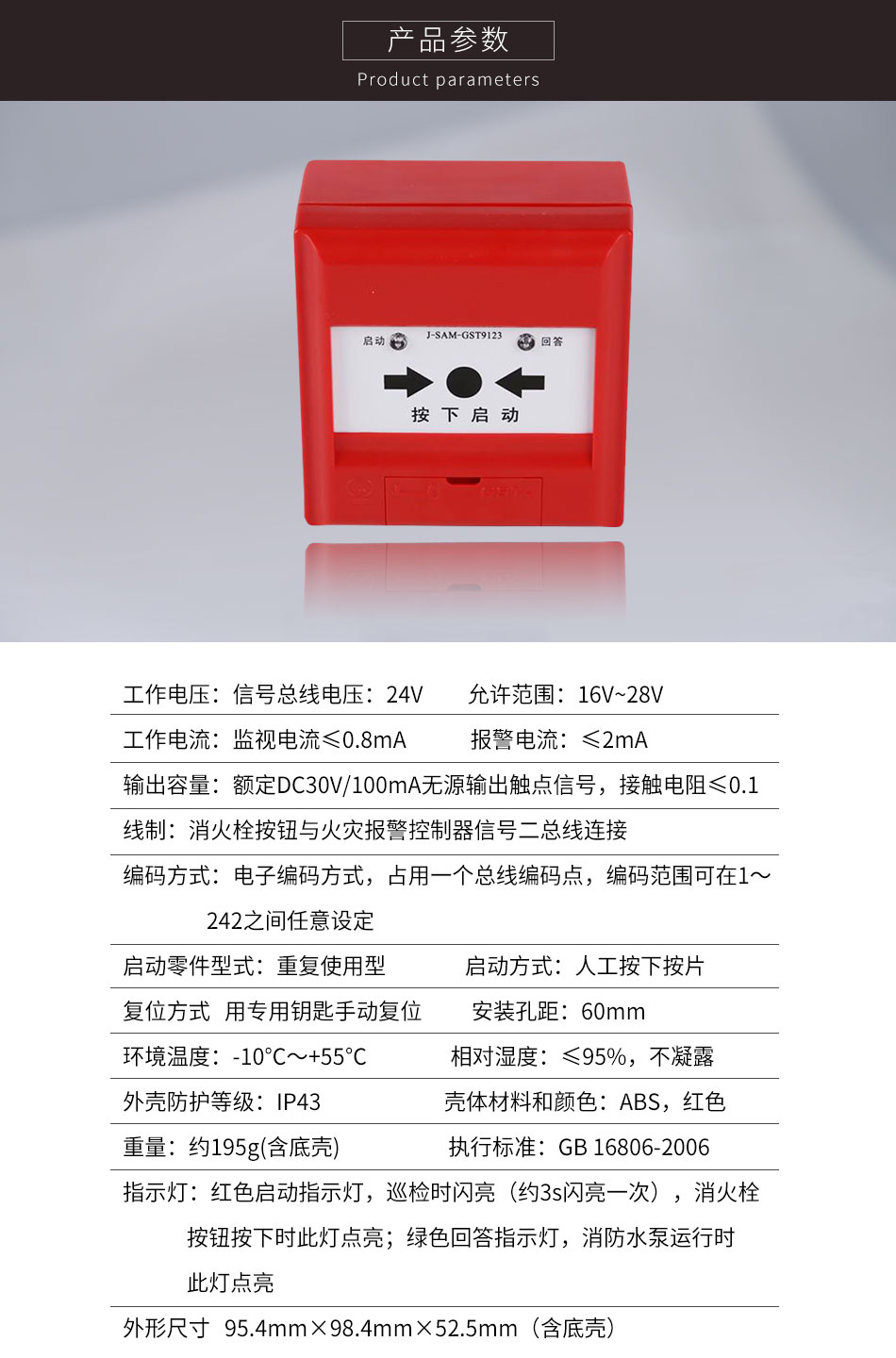

| 型號 |
J-SAM-GST9123 |
| 工作電壓 |
信號總線電壓：24V 允許范圍：16V~28V |
| 工作電流 |
監視電流≤0.8mA
報警電流≤2mA |
| 輸出容量 |
額定DC30V/100mA無源輸出觸點信號，接觸電阻≤0.1 |
| 線制 |
消火栓按鈕與火災報警控制器信號二總線連接 |
| 編碼方式 |
電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 啟動零件型式 |
重復使用型 |
| 啟動方式 |
人工按下按片 |
| 復位方式 |
用專用鑰匙手動復位 |
| 指示燈 |
紅色啟動指示燈，巡檢時閃亮（約3s閃亮一次），消火栓按鈕按下時此燈點亮；綠色回答指示燈，消防水泵運行時此燈點亮 |
| 使用環境 |
溫 度：-10℃～+55℃
相對濕度：≤95%，不凝露 |
| 外形尺寸 |
95.4mm×98.4mm×52.5mm（含底殼） |
| 外殼防護等級 |
IP43 |
| 殼體材料和顏色 |
ABS，紅色 |
| 重量 |
約195g(含底殼) |
| 安裝孔距 |
60mm |
| 執行標準 |
GB 16806-2006 |
四、J-SAM-GST9123消火栓按紐結構特征與工作原理

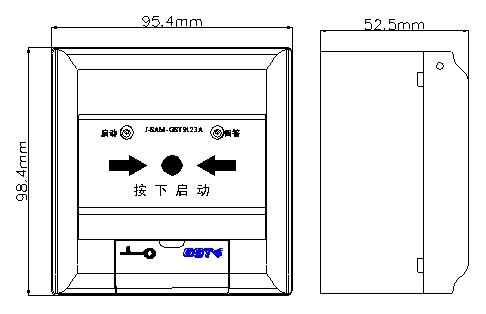

1 J-SAM-GST9123消火栓按鈕的外形示意圖如圖1所示。
2、工作原理
J-SAM-GST9123消火栓按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。消火栓按鈕內置單片機，完成報警檢測及與火災報警控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息，地址碼可通過海灣的GST-BMQ-1B或GST-BMQ-2電子編碼器進行現場更改。
五、J-SAM-GST9123消火栓按紐現場接線摸擬圖
點擊查看更多消火栓按鈕，技術報價咨詢請聯系電話400-928-6119
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
J-SAM-GST9123消火栓按鈕工作之后，啟泵K1-K2開關是電子開關嗎?要是誤接220V啟泵會造成全部手動按鈕啟泵開關損壞嗎？
答管理員：
會燒壞消火栓按鈕的，直流24V和交流220V不是一個電壓等級了啊。
2017-09-13 10:33:41
問匿名用戶評論等級：
為什么回答燈常亮
答管理員：
這需要了解現場的具體情況，如采購的是當寧消防網平臺的，可以電話聯系我們的技術服務人員，電話400-003-0119.
2017-07-08 14:14:03
問匿名用戶評論等級：
請問不用接線，怎樣知道這款按鈕的好壞呢。謝謝
答管理員：
外觀只能看瑕疵，性能好壞直接看是看不出來的。如果要確定好壞，那是需要接線測試的，即使用編碼器也不能完全確定性能好壞。
2017-06-18 08:38:42
問匿名用戶評論等級：
有一個車間，它有4個（金鼎防爆）隔爆型消火栓按鈕，總共有六個端子（24v，總線，反饋），如果我想用一個模塊去帶動它們，那應該用哪個模塊呀？是8303輸入輸出模塊嗎？
答管理員：
消火栓按鈕是作為觸發信號的，使用輸入模塊，8300.詳細的可以電話咨詢我們，電話400-003-0119
2017-03-24 22:26:27
問匿名用戶評論等級：
若需實現直接啟泵，并點亮回答燈應該怎么操作接線
答管理員：
9123是自回答的，如還有疑問可以電話聯系一下我們的技術人員，電話400-003-0119.
2016-11-07 20:30:16
問匿名用戶評論等級：
請問這款消火栓按鈕帶電話插孔不
答管理員：
您好，消火栓按鈕是不帶電話插孔的。手動報警按鈕才有的帶電話插孔。
2016-07-16 11:32:05
問匿名用戶評論等級：
現在的新規出來了還需要起泵線。不用的話可以用這款消報嗎
答管理員：
不用啟泵線也是可以使用這款消火栓按鈕的。如有疑問可以咨詢我們的技術人員，聯系電話頁面上有的哦，親^_^
2015-05-27 20:46:03
問匿名用戶評論等級：
海灣火栓按鈕J-SAM-GST9123這個能報價嗎 含稅運嗎？
答管理員：
您好，J-SAM-GST9123消火栓按鈕的報價等信息請聯系在線客服或直接致電400-003-0119，謝謝~
2014-12-08 11:47:11
問匿名用戶評論等級：
需直接起泵的可以用GST9123嗎？
答管理員：
您好，是可以的，GST9123也是消火栓按鈕，與GST9124的區別是線制不同。感謝您對當寧消防網的關注與支持，謝謝！
2014-03-20 15:17:49
問匿名用戶評論等級：
GST9123與GST9124有什么區別？資料上面是前者2線制不直接起泵，后者6線制直接起泵。請詳解
答管理員：
您好，GST9123以及9124都可以直接起泵的，他們的區別就是接線線制的不同，電燈原理有些區別。感謝您對當寧消防網的關注與支持，謝謝
2014-03-20 15:13:26
