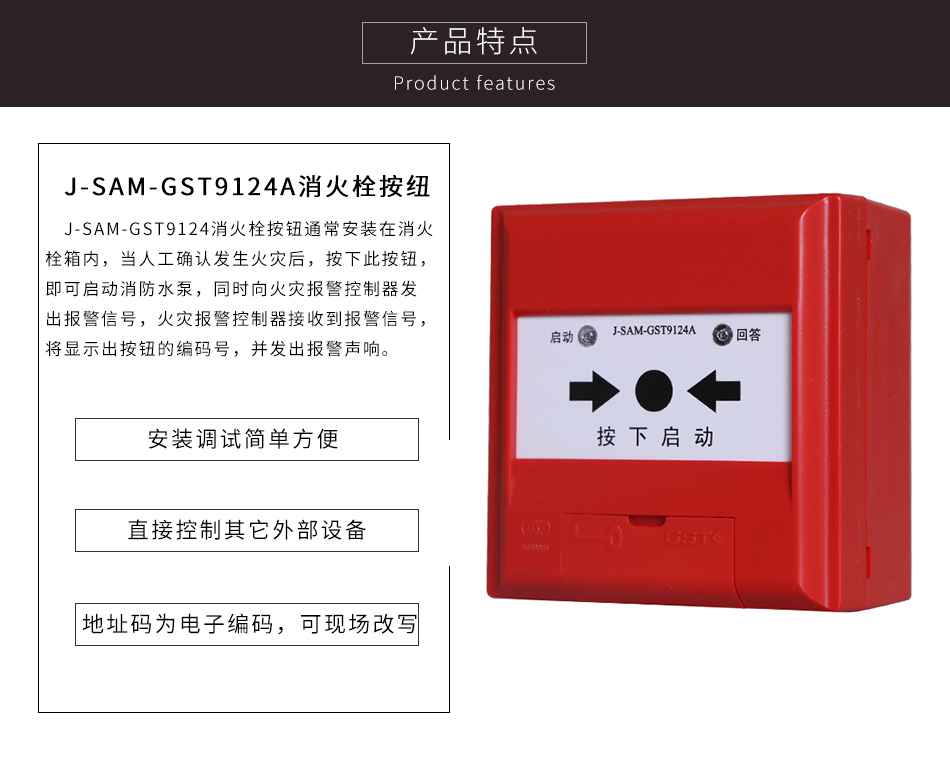

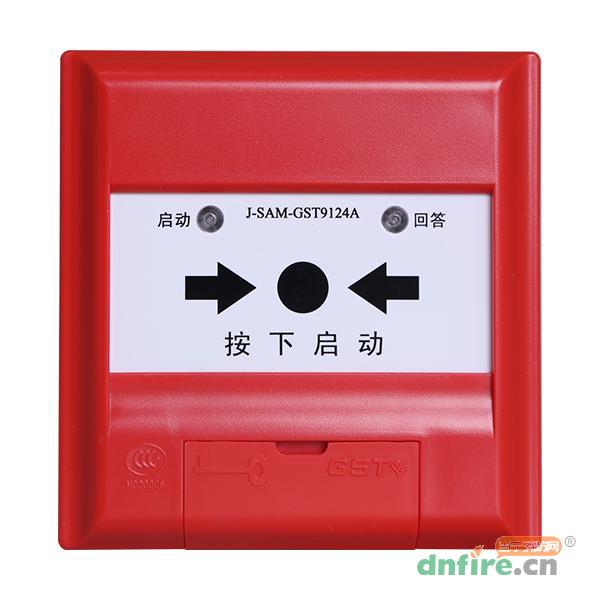

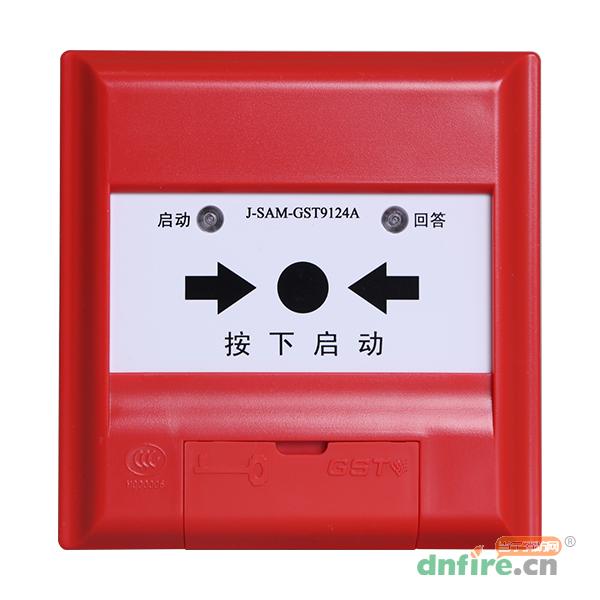

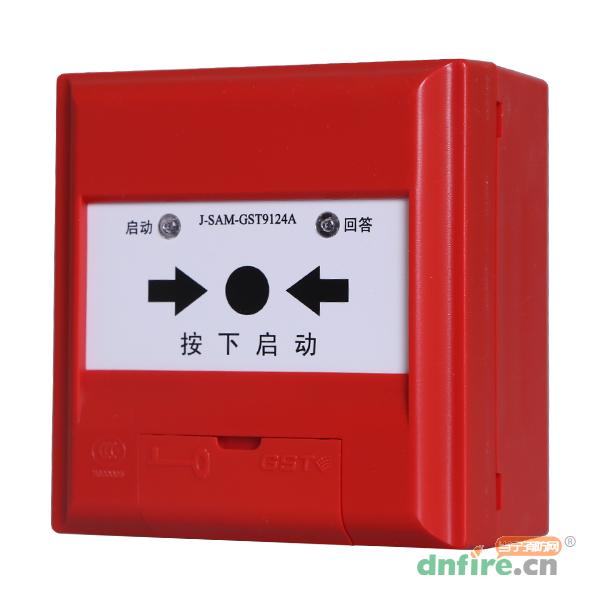

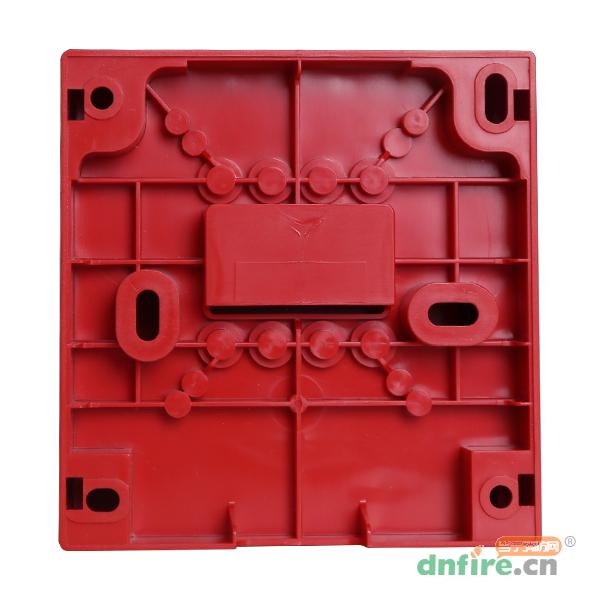

一、J-SAM-GST9124A消火栓按鈕概述
J-SAM-GST9124A消火栓按鈕(以下簡稱按鈕)通常安裝在消火栓箱內，當人工確認發生火災后，按下此按鈕，即可啟動消防水泵，同時向火災報警控制器發出報警信號，火災報警控制器接收到報警信號，將顯示出按鈕的編碼號，并發出報警聲響。本按鈕具有DC24V有源輸出和現場設備無源回答輸入，采用三線制與設備連接，可完成對設備的啟動及監視功能，此方式可獨立于火災報警控制器。
二、J-SAM-GST9124A消火栓按鈕特點
采用拔插式結構設計，安裝調試簡單方便。
按下按片，按鈕提供有源輸出觸點，可直接控制其它外部設備。
按鈕上的按片在按下后可用專用工具復位。
地址碼為電子編碼，可現場改寫。
三、J-SAM-GST9124A消火栓按鈕技術參數
| 工作電壓 |
信號總線電壓：24V，允許范圍：16V~28V
電源總線電壓：DC24V，允許范圍：DC20V~DC28V |
| 工作電流 |
監視電流 ≤ 0.5mA
報警電流 ≤ 5mA |
| 輸出容量 |
額定DC24V/100mA無源輸出觸點信號，接觸電阻 ≤ 100mΩ |
| 啟動方式 |
人工按下按片 |
| 啟動零件型式 |
重復使用型 |
| 復位方式 |
用專用鑰匙手動復位 |
| 指示燈 |
啟動，紅色，按鈕按下時此燈點亮；回答，綠色，消防水泵運行時此燈點亮，巡檢時閃亮（約3s閃亮一次） |
| 編碼方式 |
電子編碼，編碼范圍在1~242之間任意設定 |
| 線制 |
與控制器兩總線連接，與電源兩線連接，與消防泵三線制連接（一根DC24V有源輸出線，一根回答輸入線，一根公共地） |
| 使用環境 |
溫度：-10℃～+55℃
相對濕度 ≤ 95%，不凝露 |
| 外形尺寸 |
95.4mm×98.4mm×60mm(含底殼） |
| 外殼防護等級 |
IP65 |
| 殼體材料和顏色 |
ABS，紅色 |
| 重量 |
221g(含底殼） |
| 安裝孔距 |
60mm |
四、J-SAM-GST9124A結構特征與工作原理

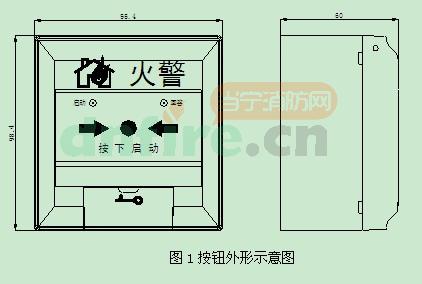

1.J-SAM-GST9124A按鈕的外形示意圖如圖1所示。
2.工作原理
J-SAM-GST9124消火栓按鈕為減少總線功耗，采用四線制，需單獨提供DC24V電源，單片機對24V電源進行監測，當電源掉電后，將發出故障信號，通過總線傳送給火災報警控制器。按鈕按下時提供DC24V有源輸出，用于控制現場設備的啟動，需現場設備提供一無源常開觸點作回答信號。為使啟動和回答信號獨立于火災報警控制器，需外接DC24V電源，火災報警控制器只起監控作用。
五、J-SAM-GST9124A消火栓按鈕結構特征、安裝與布線
外形尺寸及結構與J-SAM-GST9123型消火栓按鈕相同，安裝方法也相同，J-SAM-GST9124A消火
栓按鈕對外接線端子示意圖如圖
其中：
Z1、Z2：接控制器信號總線，無極性 V+、G：24VDC電源輸入端，有極性；24VDC由泵控制箱提供時不用
COM：DC24V啟泵信號輸出端 I：無源常開觸點回答信號輸入端 COM、NO:輸出常開觸點信號，額定容量24VDC/100mA
布線要求：信號線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；其它采用BV線或RVS 線，截面積≥1.0mm2。

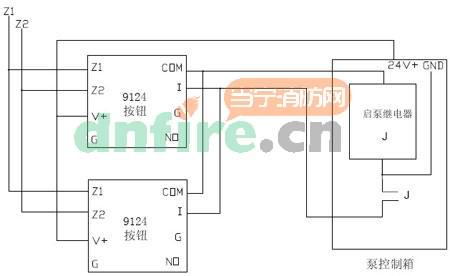

1.5.4應用方法 J-SAM-GST9124消火栓按鈕可以采用多線制方式直接啟動消防泵，啟泵電源由泵控制箱提供并
僅將24V正極線接到按鈕的V+端。此時如果按下按鈕則COM端子輸出DC24V電壓信號，同時總線上
報按鈕動作；泵控制箱上的無源動作觸點信號通過I端返饋致按鈕，可以點亮按鈕上的綠色回答指 示燈。
應用示意圖如圖
