| 監控電流 |
<240μA |
使用環境 |
溫度-10℃～+50℃ |
| 報警電流 |
<2mA |
相對濕度 |
≤95％（40℃ +2℃，-2℃） |
| 線制 |
信號總線、啟泵線、反饋線各一組 |
外形尺寸及顏色 |
96×96×35.5 |
| 接線要求 |
BV線，≥1.0mm |
|
|

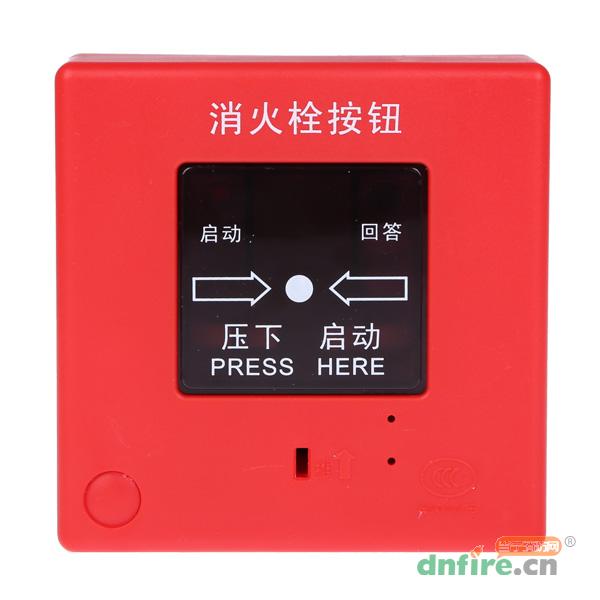

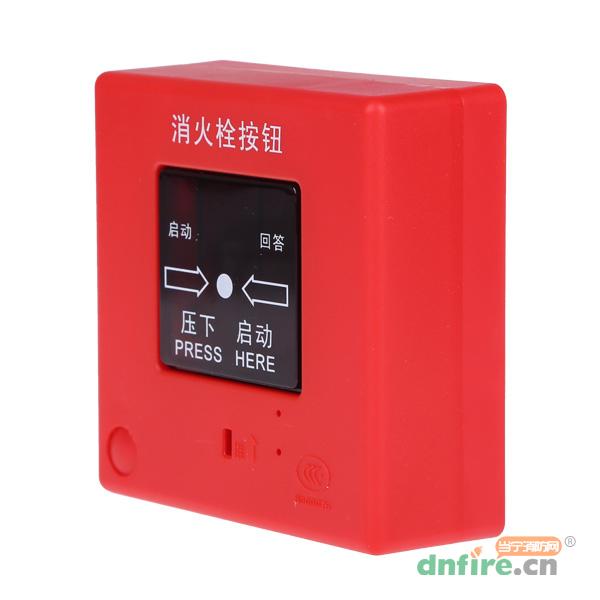

一、J-XAPD-02A概述：

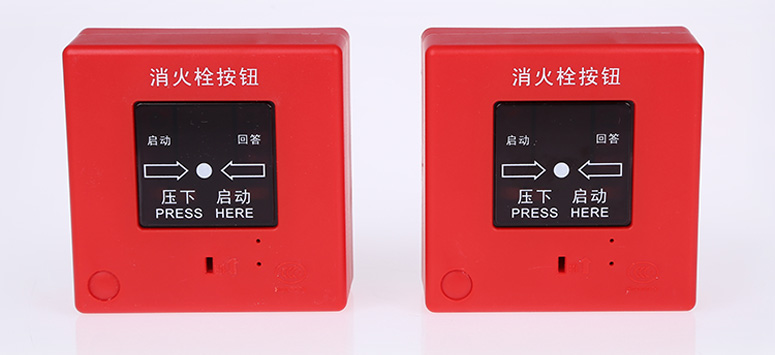

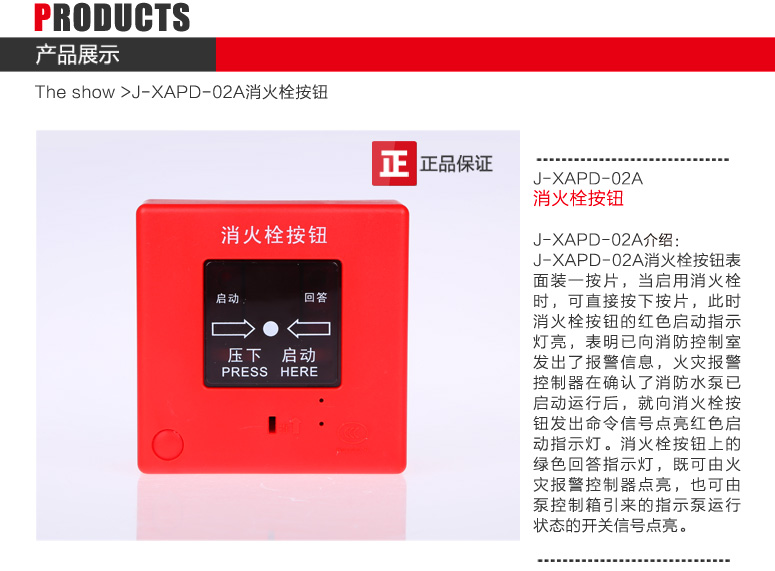

J-XAPD-02A消火栓按鈕(以下簡稱消火栓按鈕)是上海松江飛繁電子有限公司（原上海市松江電子儀器廠）生產的云安牌消火栓按鈕。表面裝一按片，當啟用消火栓時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮紅色啟動指示燈。消火栓按鈕上的綠色回答指示燈，既可由火災報警控制器點亮，也可由泵控制箱引來的指示泵運行狀態的開關信號點亮。
二、J-XAPD-02A特點：

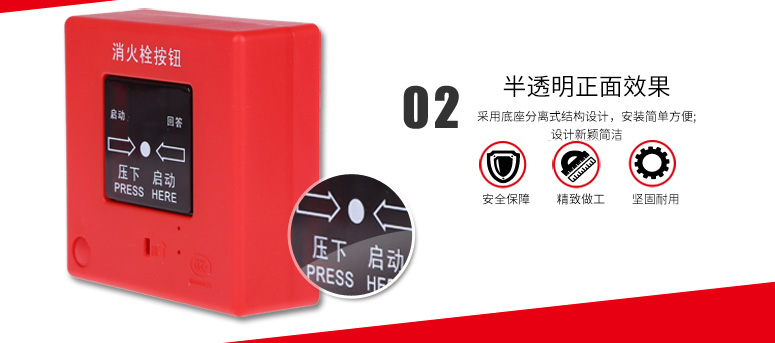

采用底座分離式結構設計，安裝簡單方便；先安裝底殼，線路調試完成后再裝主體進行開通調試

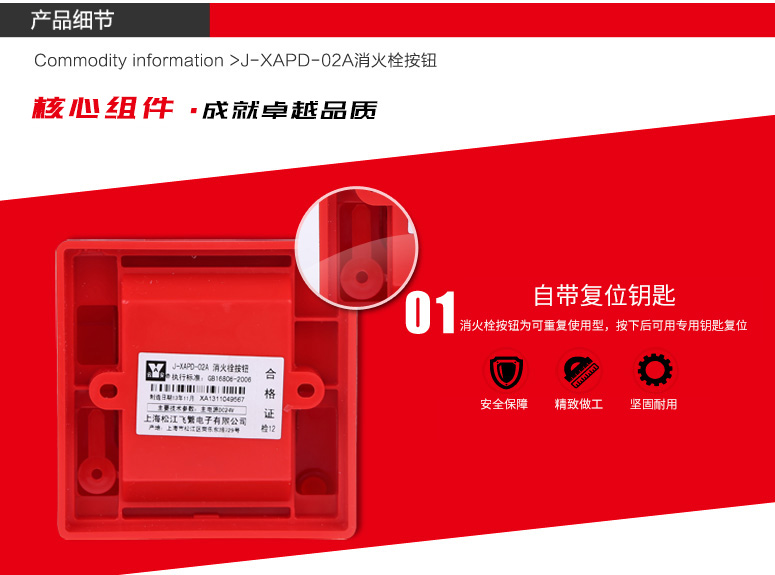

消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。
按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。
用微處理器實現對消防設備的控制，用數字信號與火災報警控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力；由微處理器對運行情況進行監視，給出診斷信息。
編碼型，可通過電子編碼器設定。
三、J-XAPD-02A技術特性：
監控電流：<240μA
報警電流：<2mA
接線要求：BV線，≥1.0mm
使用環境：溫度-10℃～＋50℃ 相對濕度≤95％（40℃ +2℃，-2℃）
外形尺寸及顏色：96×96×35.5 紅色
特點：a.報警功能：二總線制（S+，S-）b.啟泵功能：啟泵信號線和啟泵指示反饋線各二根（注：啟泵指示工作電壓采用DC24V或AC220V(去掉其中的短接塊)）
四、J-XAPD-02A結構特征與工作原理：
工作原理
本消火栓按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按鈕內置單片機，完成報警檢測及與控制器通訊功能。
J-XAPD-02A消火栓按鈕接線端子如圖1所示：
圖1 接線端子示意圖
S+、S-：與控制器信號二總線連接的端子
回答：消防泵啟動回答信號，有源反饋
起泵：常開輸出端子，用于啟動消防泵
五、J-XAPD-02A安裝與布線：
警告：安裝消火栓按紐設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線極性準確無誤。
安裝前應首先檢查外殼是否完好無損，標識是否齊全。
安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，再插好報警按鈕即可裝好報警按鈕，安裝孔距為60mm 。
布線方式：信號二總線宜選用截面積≥1.0mm2的RVS雙絞線，穿金屬管或阻燃管敷設；啟泵采用阻燃BV線，截面積≥1.0mm2；回答采用阻燃BV線，截面積≥1.0mm2。
點擊查看更多消火栓按鈕，技術報價咨詢請聯系電話400-928-6119
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請?jiān)诶锩娣胖靡粡埣垪l，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
是不是每個消火栓按鈕里面都有一個復位鑰匙？
答管理員：
每個消火栓按鈕里面都是有一個復位鑰匙的，出廠時是自帶于消火栓按鈕上的，復位鑰匙可以詳見產品介紹中的照片。
2015-05-25 16:56:40
問匿名用戶評論等級：
J-XAPD-02A消火栓按鈕，能不用接起泵線，只用信號二總線制起泵可以嗎？
答管理員：
按照新的規范是可以的，新的火災自動報警設計規范中消火栓按鈕可以是不直接啟泵的。具體施工可以參考設計圖紙，如有疑問可以與設計院或者甲方溝通。感謝您對我們的關注和支持！
2015-03-16 11:26:18
