一、J-SAM-GST9122B手動火災報警按鈕特點

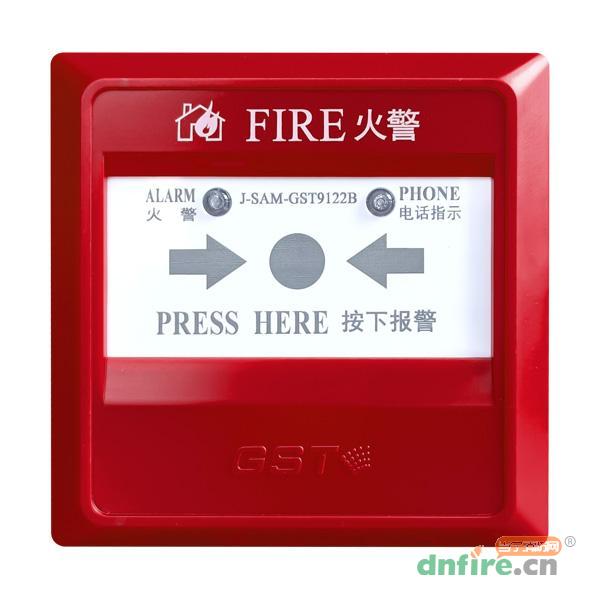

J-SAM-GST9122B手動火災報警按鈕/消防電話插孔（以下簡稱報警按鈕）安裝在公共場所，本報警按鈕含消防電話插孔。當人工確認發生火災后，按下報警按鈕上的按片，即可向控制器發出報警信號，控制器接收到報警信號后，將顯示出報警按鈕的編碼信息并發出報警聲響，將消防電話分機插入電話插孔即可與電話主機通訊。本手動火災報警按鈕主要具有以下特點：
?。?）新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。
?。?）報警按鈕動作機構采用獨特設計，抗灰塵能力強。
?。?）集成消防電話功能，減少設備安裝，采用φ6電話大插孔，方便緊急情況下使用。有良好的抑制能力。
?。?）采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力
?。?）地址碼為電子編碼，可現場改寫。
二、J-SAM-GST9122B手動火災報警按鈕參數
| 工作電壓 |
信號總線電壓24V；允許范圍16V~28V |
| 工作電流 |
監視電流≤0.3mA；報警電流≤0.9mA |
| 啟動零件型式 |
可重復使用型 |
| 啟動方式 |
人工按下按片 |
| 復位方式 |
用專用鑰匙復位 |
| 指示燈 |
火警，紅色，正常巡檢時約3s閃亮一次，報警后點亮；電話指示，紅色，約5s閃亮一次 |
| 編碼方式 |
電子編碼，編碼范圍在1～242之間任意設定 |
| 線制 |
與控制器采用無極性信號二總線連接，與GST-LD-8304采用二線制連接 |
| 使用環境溫度 |
-10℃～+55℃，戶內 |
| 相對濕度 |
≤95%，不凝露 |
| 外殼防護等級 |
IP40 |
| 殼體材料和顏色 |
ABS，紅色 |
| 重量 |
約128g(含底殼) |
| 外形尺寸 |
91mm×91mm×45.5mm（帶底殼） |
| 安裝孔距 |
60mm |
三、J-SAM-GST9122B手動火災報警按鈕接線
手動火災報警按鈕外形示意圖如下

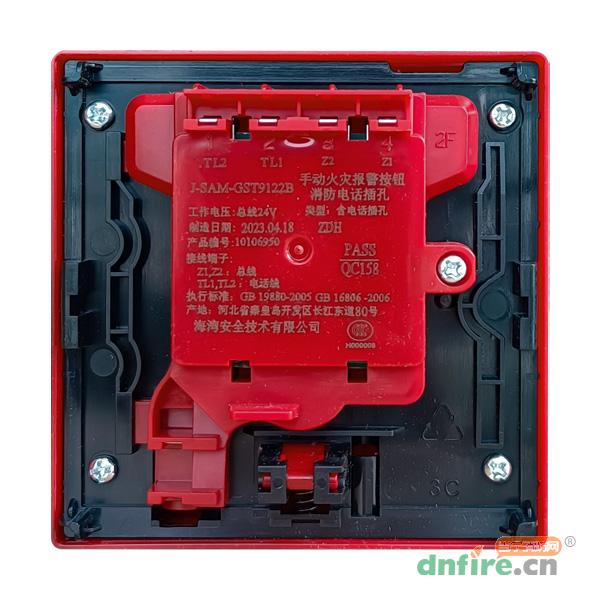

手動火災報警按鈕的外接端子示意圖如下
其中：
Z1、Z2：無極性信號二總線接線端子。
TL1、TL2：與GST-LD-8304連接的端子。
布線要求：信號Z1、Z2采用耐火RVS雙絞線，截面積≥1.0mm2；消防電話線TL1、TL2采用耐火RVVP屏蔽線，截面積≥1.0mm2。
應用方法
作為手動火災報警按鈕使用時，將報警按鈕的Z1、Z2端子直接接入火災報警控制器總線上即可。作為手動火災報警按鈕及消防電話插孔使用時，將報警按鈕的Z1、Z2端子直接接入火災報警控制器總線上，同時將報警按鈕的TL1、TL2端子與GST-LD-8304消防電話模塊連接，如圖2-6所示（最末端報警按鈕的TL1、TL2接線端子接4.7kΩ終端電阻）。
