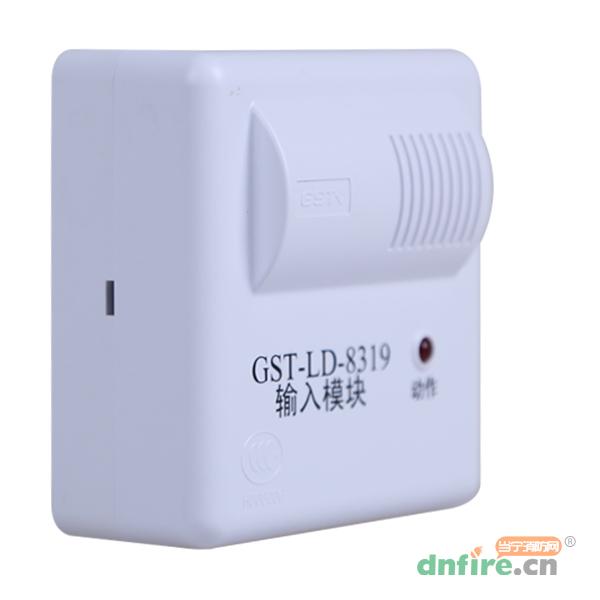

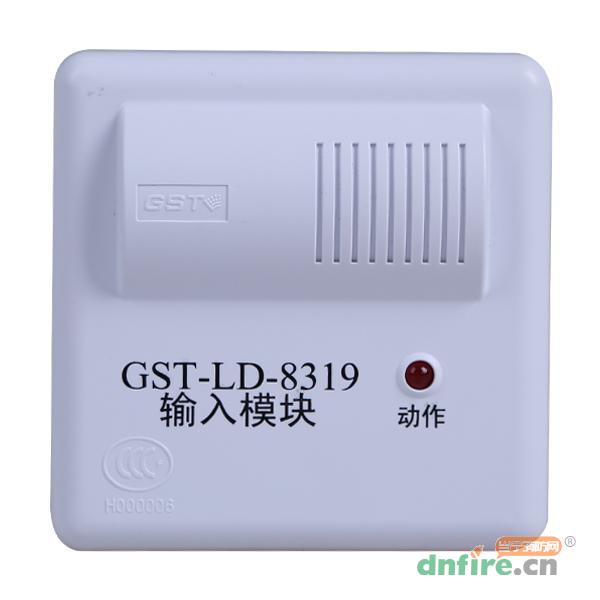

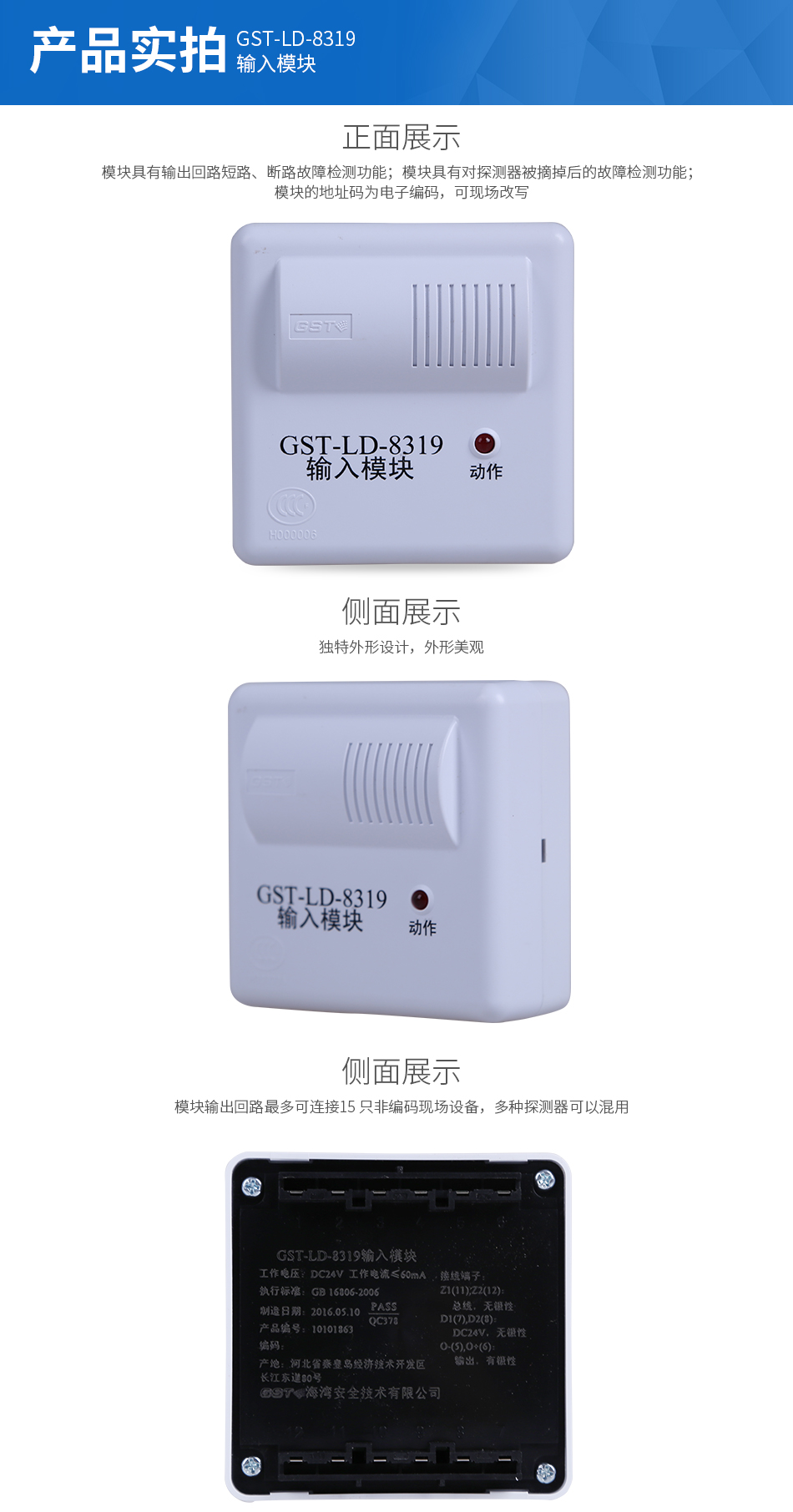

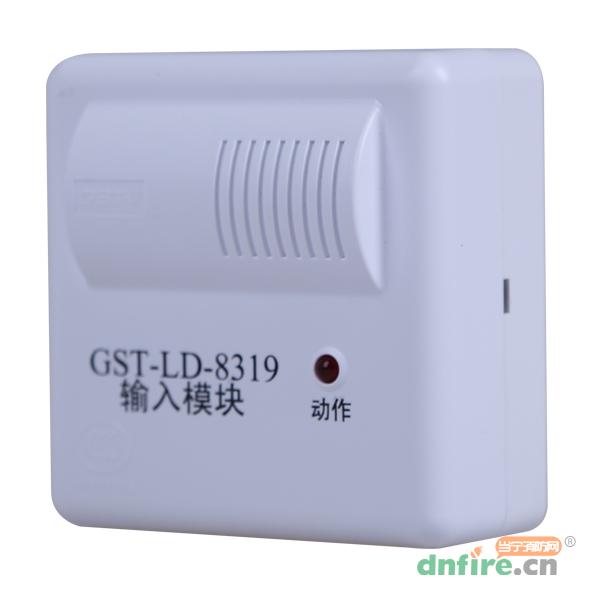

一、GST-LD-8319輸入模塊概述
GST-LD-8319輸入模塊（以下簡稱模塊）是一種編碼模塊，用于連接非編碼探測器，只占用一個編碼點，當接入模塊輸出回路的任何一只現場設備報警后，模塊都會將報警信息傳給火災報警控制器，火災報警控制器產生報警信號并顯示出模塊的地址編號。
本模塊可配接本公司生產的非編碼點型光電感煙火災探測器、非編碼點型差定溫火災探測器、非編碼點型復合式感煙感溫火災探測器及非編碼點型紫外火焰探測器等。模塊輸出回路最多可連接15只非編碼現場設備，多種探測器可以混用。若輸出回路中接有JTG-ZW-G1A點型紫外火焰探測器，則其數量應不超過3只。
二、GST-LD-8319輸入模塊特點
模塊具有輸出回路短路、斷路故障檢測功能。
模塊具有對探測器被摘掉后的故障檢測功能。
模塊具有短路保護功能。
模塊通過數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
模塊的地址碼為電子編碼，可現場改寫。
三、GST-LD-8319輸入模塊技術特性
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V
電源總線電壓：DC24V 允許范圍：DC20V～DC28V
|
| 工作電流 |
總線監視電流≤0.5mA 總線報警電流≤5mA
電源監視電流≤10mA 電源報警電流≤60mA
|
| 指示燈 |
紅色（巡檢時閃亮，報警時常亮） |
| 編碼方式 |
采用電子編碼方式，編碼范圍在1～242之間任意設定 |
| 線制 |
無極性二總線連接，與電源線采用無極性二線制連接，與非編碼探測器采用有極性二線制連接 |
| 使用環境溫度 |
-10℃～+55℃ |
| 相對濕度 |
≤95%，不凝露 |
| 殼體材料和顏色 |
ABS，瓷白 |
| 重量 |
約137g(帶底殼) |
| 安裝孔距 |
60mm |
| 外形尺寸 |
86mm×86mm×43mm(帶底殼) |
四、GST-LD-8319輸入模塊結構特征與工作原理

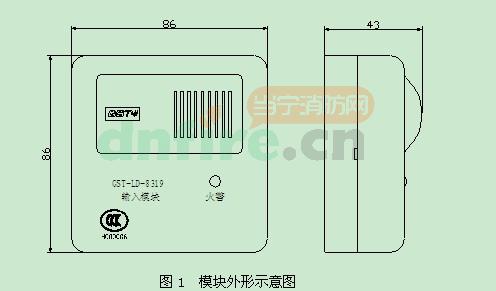

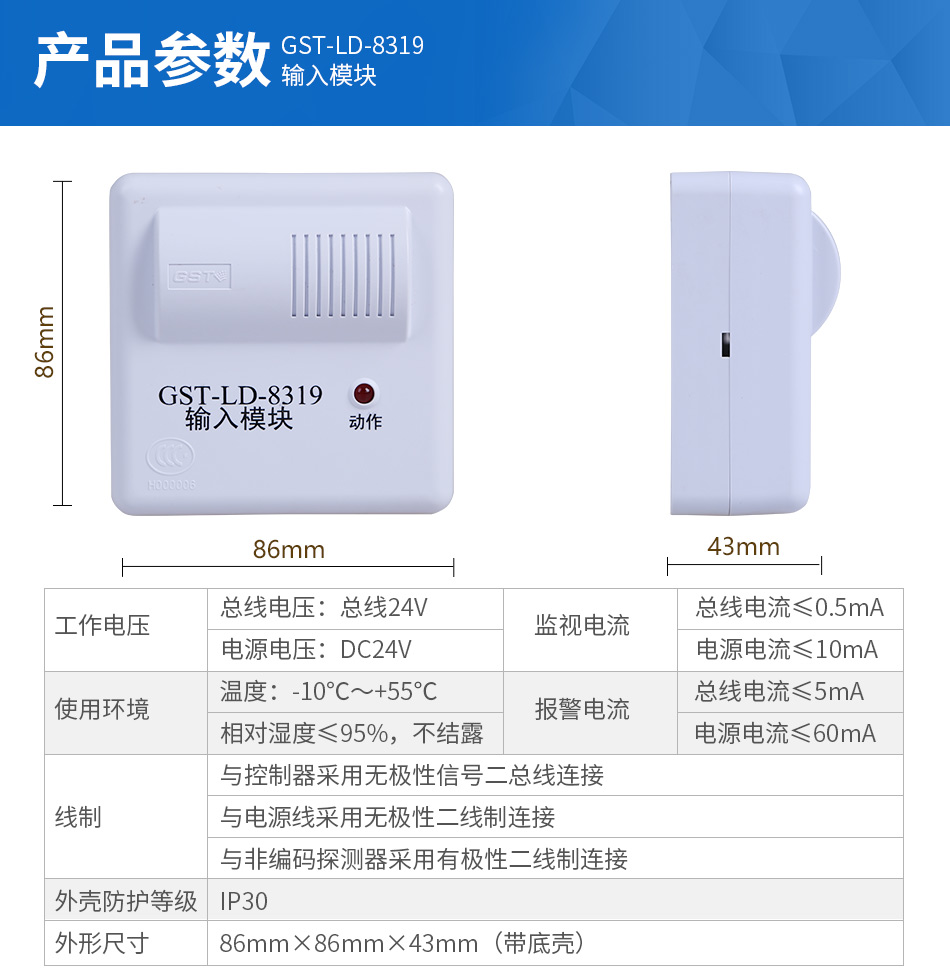

1.模塊外形示意圖如圖1所示。
.jpg)

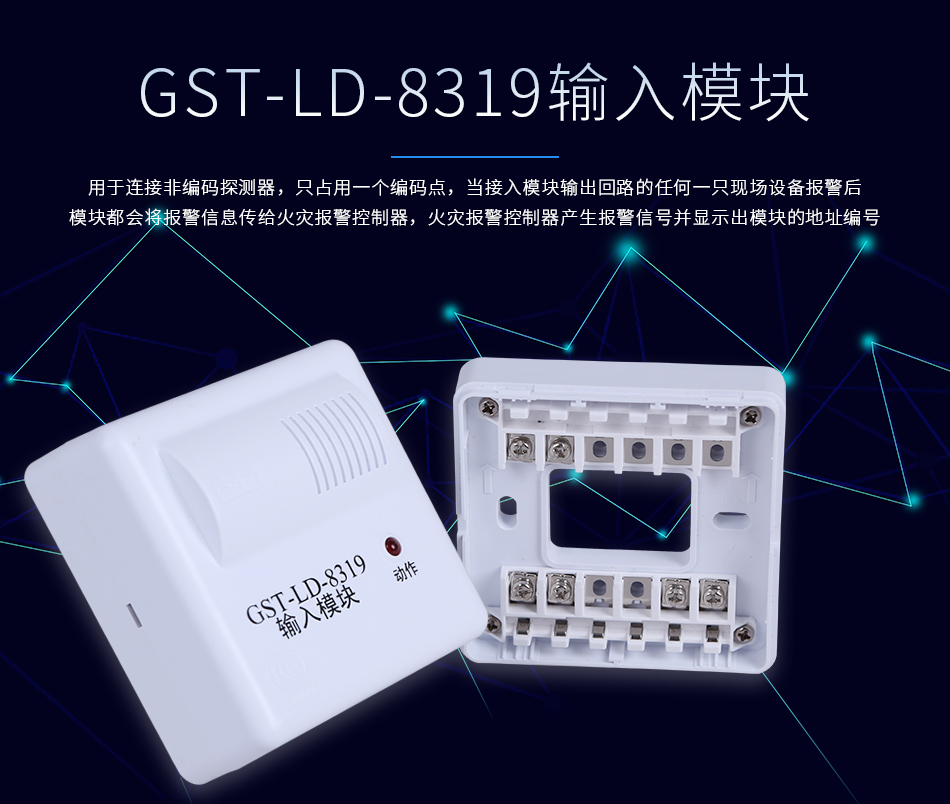

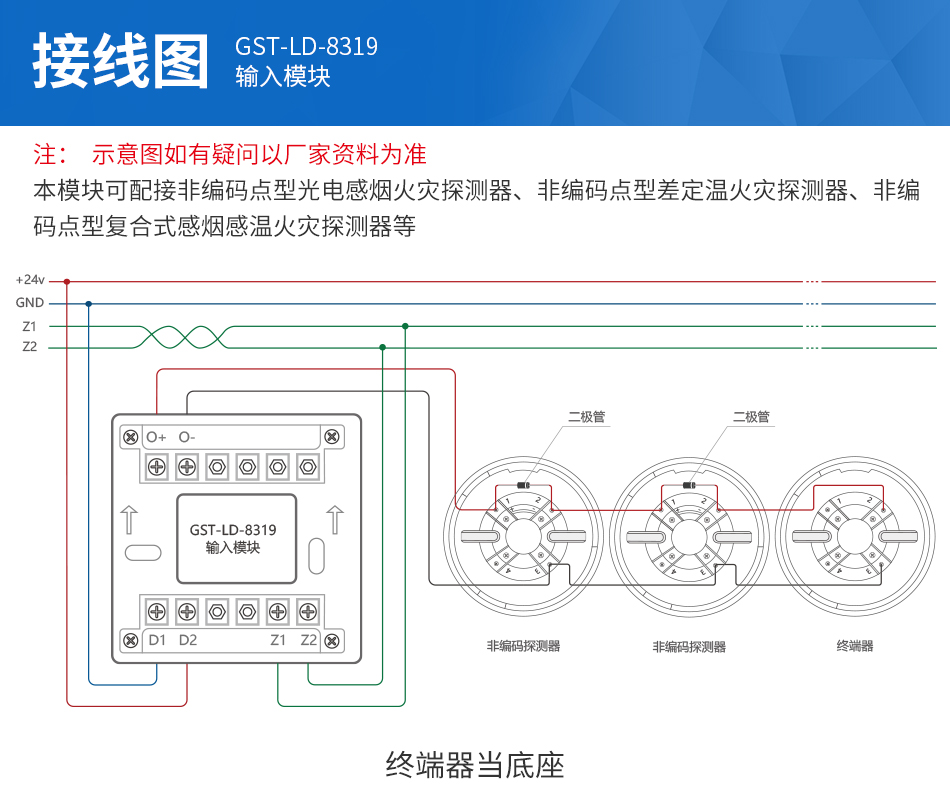

對外接線端子圖
2.工作原理
模塊具有輸出回路短路、斷路檢測功能，輸出回路的末端連接終端器，當輸出回路斷路時，模塊將故障信息傳送給火災報警控制器，火災報警控制器顯示出模塊的編碼地址；當輸出回路中有現場設備被取下時，模塊會報故障但不影響其它現場設備正常工作。

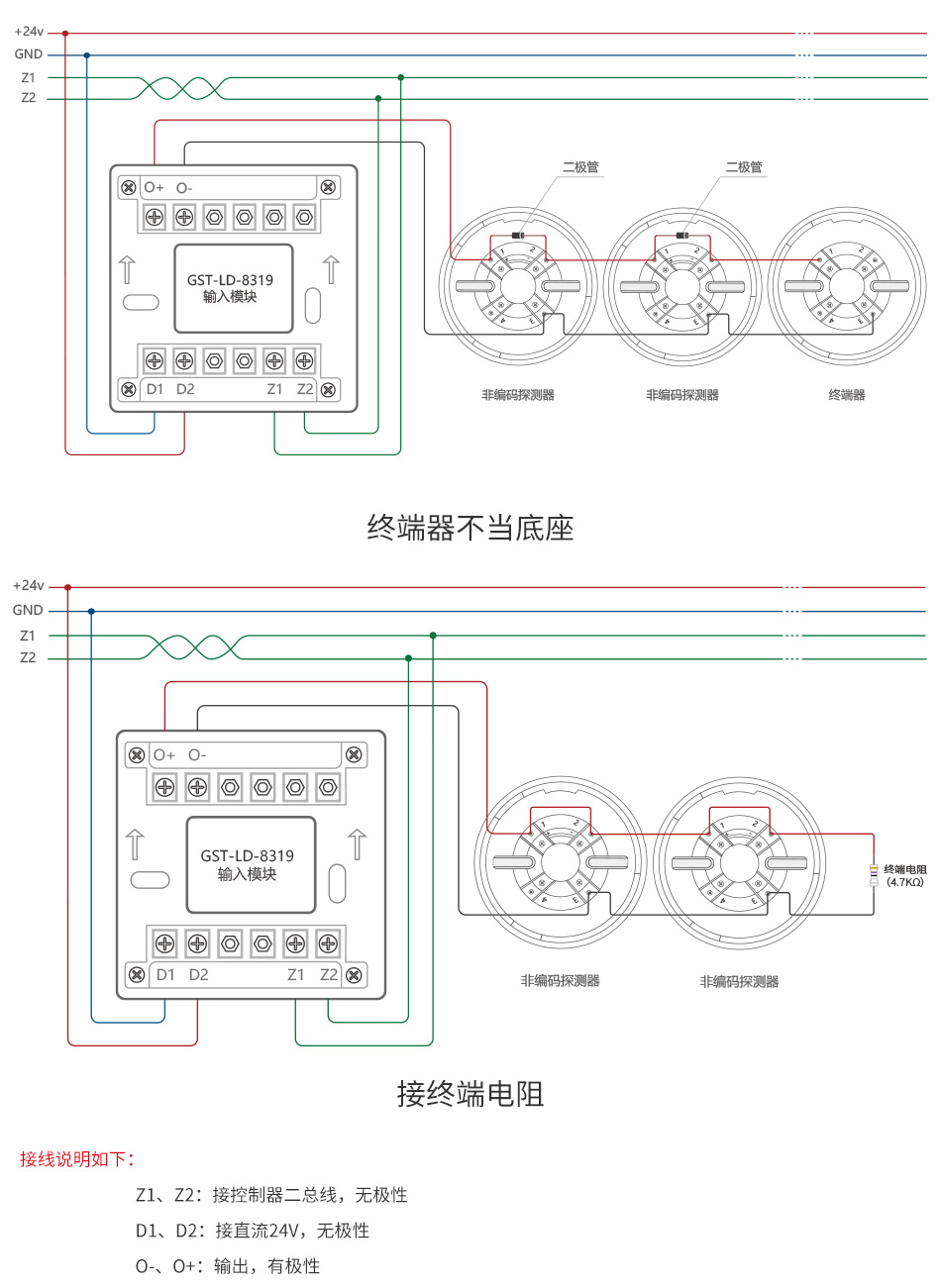

五、GST-LD-8319輸入模塊現場接線摸擬圖：
 |
 |
|
第一步：GST-LD-8319輸入模塊是電流型的輸入模塊，用于配接同品牌的非編碼探測設備。
|

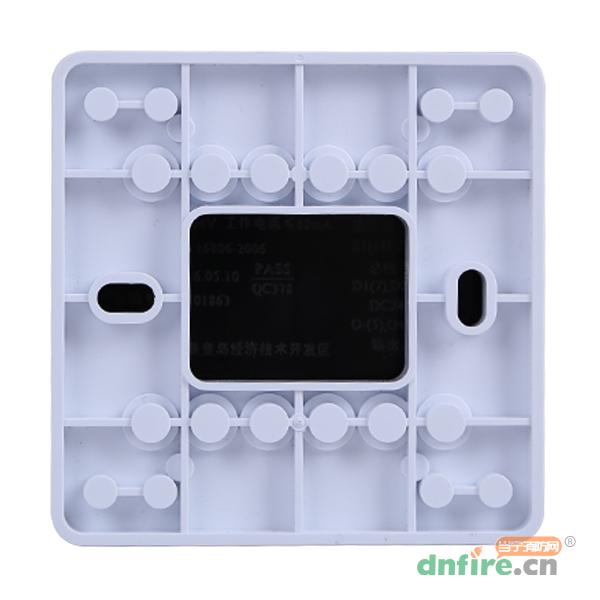

第二步：將線從底座后面的穿線孔穿過。將RVS2*1.5的信號總線接入到模塊底座的Z1和Z2上。
|
 |
 |
|
第三步：將線從底座后面的穿線孔穿過。將BV2*2.5的24V電源線接入到模塊底座的D1和D2上。
|
第四步：將線從底座后面的穿線孔穿過。將RVS2*1.5的信號總線接入到模塊底座的，然后將非編碼探測設備串聯連到O-和O+的輸出端上（注意區分正負極）。且輸出回路終端必須接GST-LD-8320終端器或GST-LD-8320A終端器。
|
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確保客戶收到的貨物與當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
主機沒有火警，煙感正常巡檢，模塊報火警怎么回事
答管理員：
模塊報火警，那主機上就應該有火警信息啊。模塊在主機上的定義檢查看看呢
2022-04-03 08:29:58
問匿名用戶評論等級：
模塊現場正常巡檢，主機時好時壞報故障怎么回事
答管理員：
時好時壞這種軟問題最不容易解決，只有在故障的狀態下才好檢查。首先看下是不是線路有接觸不良的問題。
2022-04-01 10:45:27
問匿名用戶評論等級：
GST-LD-8319輸入模塊的終端電阻的型號是什么
答管理員：
4.7千歐的，電阻應該都是配套有的
2019-05-31 17:27:17
問匿名用戶評論等級：
GSTLD8319安全刪是防爆的嗎
答管理員：
GST-LD-8319不是防爆的，安全柵本身也不是防爆的。安全柵需要安裝在安全區域，安全柵出線才可以進防爆區。
2017-12-28 13:55:49
問匿名用戶評論等級：
8319模塊可以帶金鼎隔爆型煙感幾個呀？也是15個嗎
答管理員：
帶金鼎的話不是用8319模塊，是用8300的。如有疑問可以電話聯系我們400-928-6119.
2017-03-23 23:17:55
問匿名用戶評論等級：
你好！8332模塊箱回路中只能帶10個非編碼探頭是嗎？如果不用安全珊的話，8319只能帶15個探頭？為什么只能帶15個呀，這是受模塊什么參數影響嗎？
答管理員：
考慮到系統穩定性，是不能帶多的，多的話可能會出現問題。詳細可以電話咨詢一下我們的服務人員，電話400-928-6119.
2017-03-23 23:14:15
問匿名用戶評論等級：
8319模塊接防爆煙感時一定要帶安全珊嗎？
答管理員：
需要的，是直接用8332模塊箱的，里面就含了模塊以及安全柵?？梢运阉饕幌滦吞柨匆幌?。
2016-12-17 16:33:25
問匿名用戶評論等級：
模塊輸出無電壓原因更換過好的模塊還是無電壓故障
答管理員：
GST-LD-8319是輸入模塊啊。你的故障描述不太清楚，不好為你解決故障。你可以聯系一下技術人員。
2016-05-19 12:47:21
問匿名用戶評論等級：
如果這個模塊報故障，檢查一下現場設備是否都安裝到位，還有就是要在末端加一個電阻，用于檢線。
答管理員：
恩 很專業！
2013-01-16 21:40:42
