注意：該型號設備已停產，其替代型號JBF-4131。

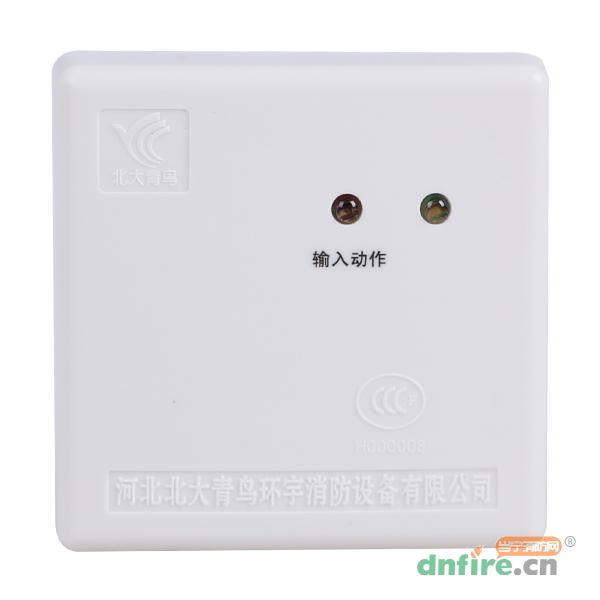

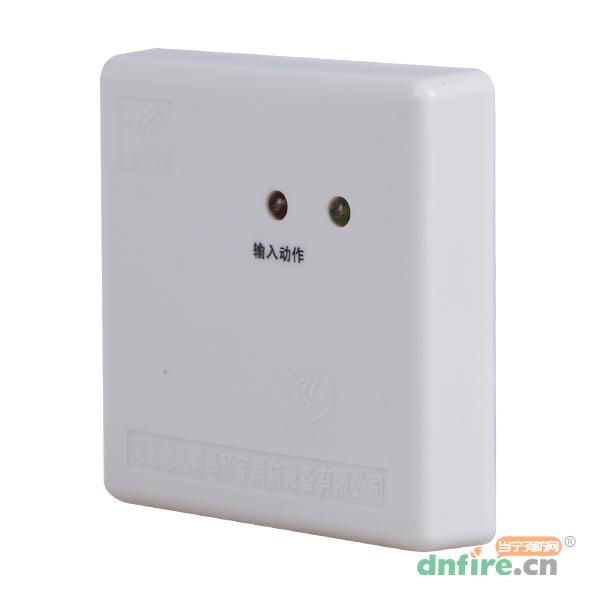

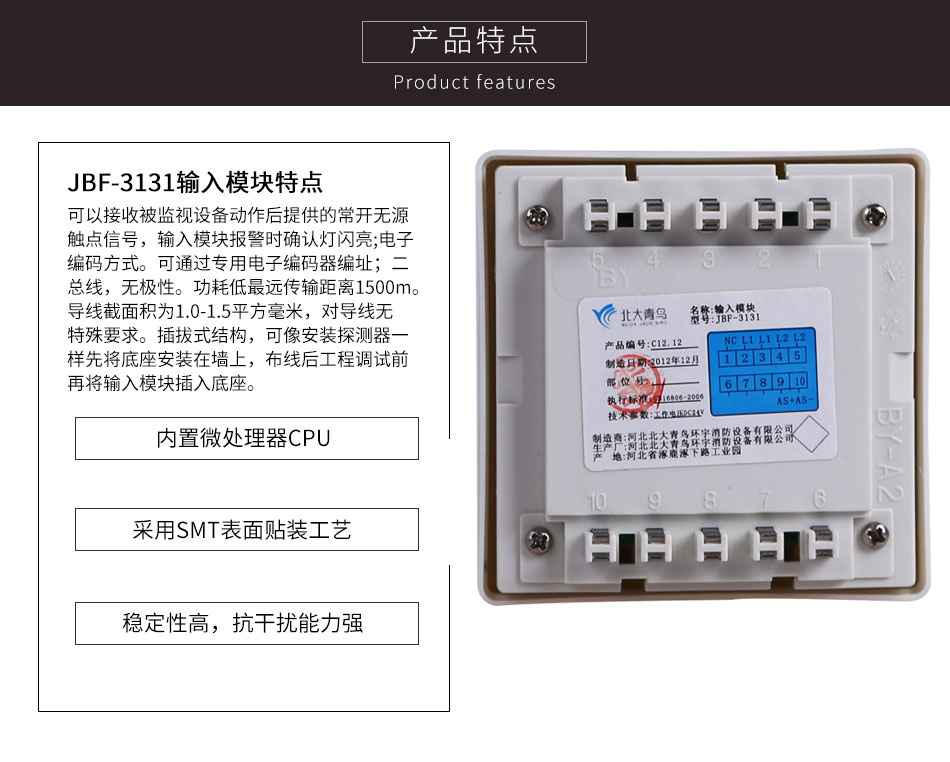

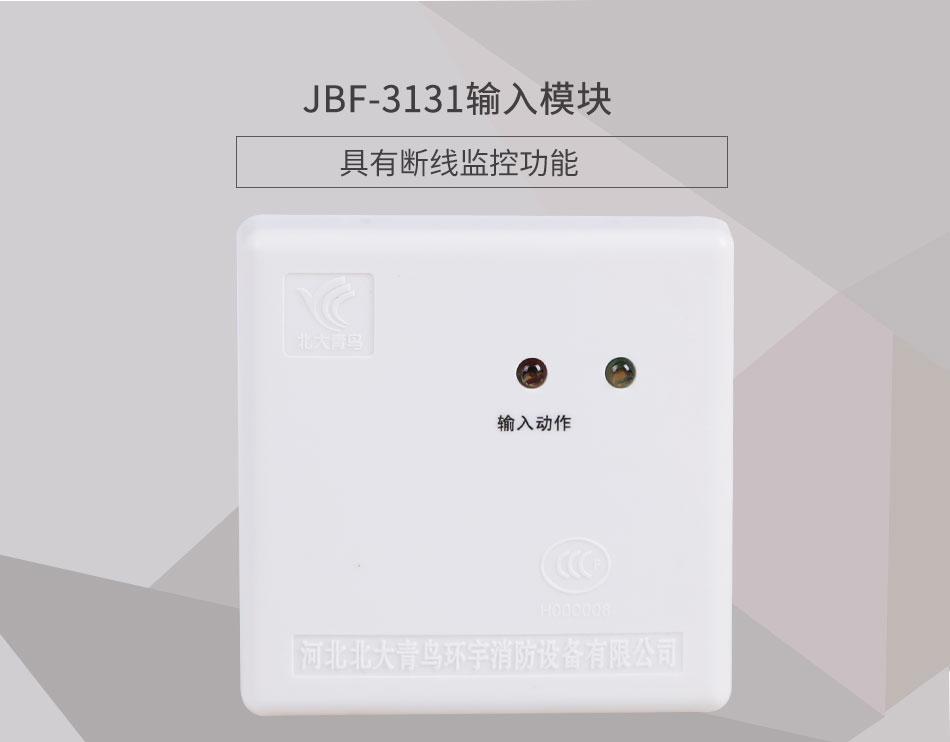

一、JBF-3131輸入模塊特點
1、JBF-3131輸入模塊內置微處理器CPU；
2、采用SMT表面貼裝工藝；
3、穩定性高，抗干擾能力強；
4、可以接收被監視設備動作后提供的常開無源觸點信號，輸入模塊報警時確認燈閃亮；
5、電子編碼方式?？赏ㄟ^(guò)專用電子編碼器編址；
6、二總線，無極性。功耗低，最遠傳輸距離1500m。導線截面積為1.0-1.5平方毫米，對導線無特殊要求。施工簡便、費用低廉；

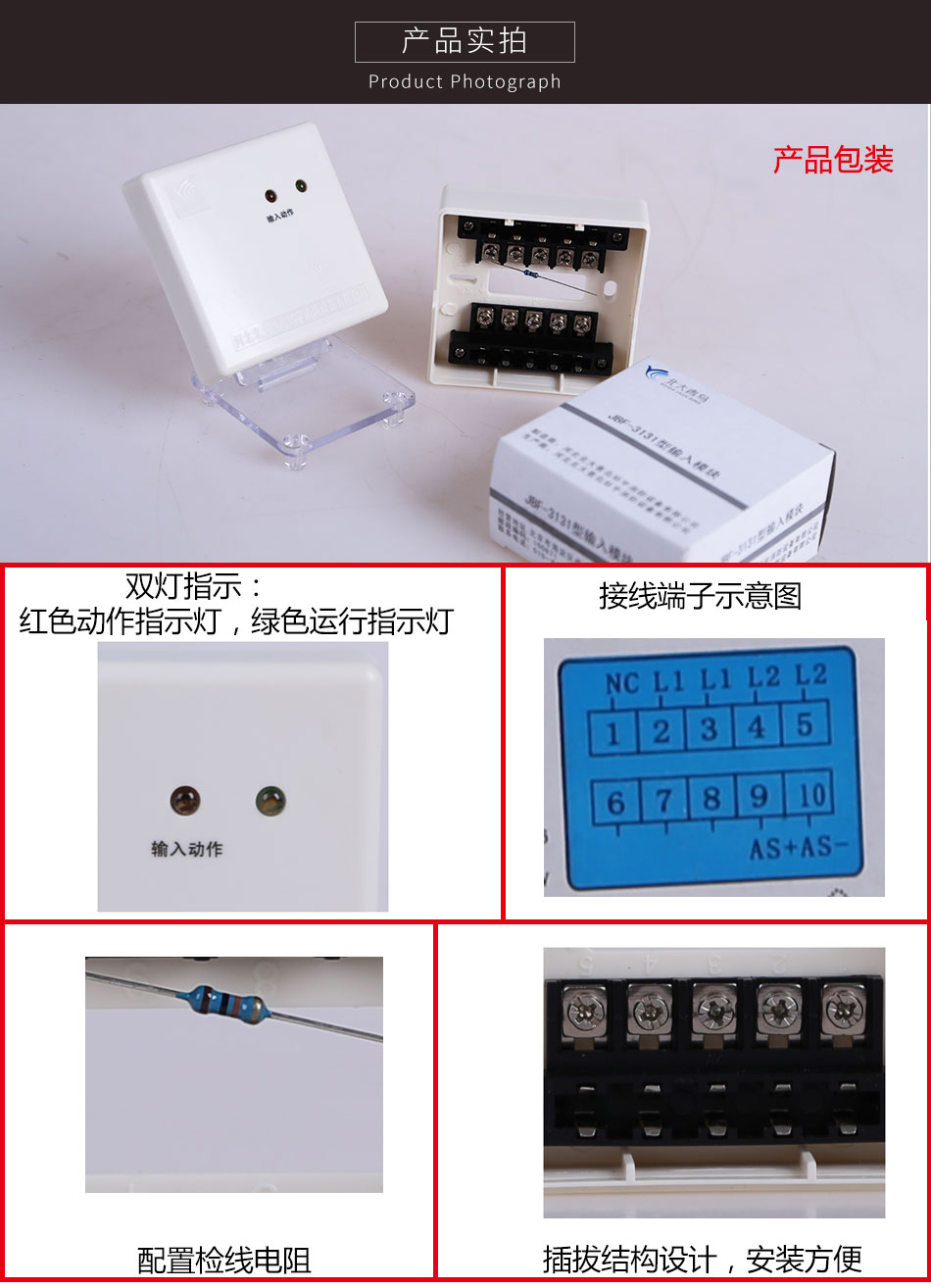

7、插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將輸入模塊插入底座。便于施工、維護；
8、具有斷線監控功能。

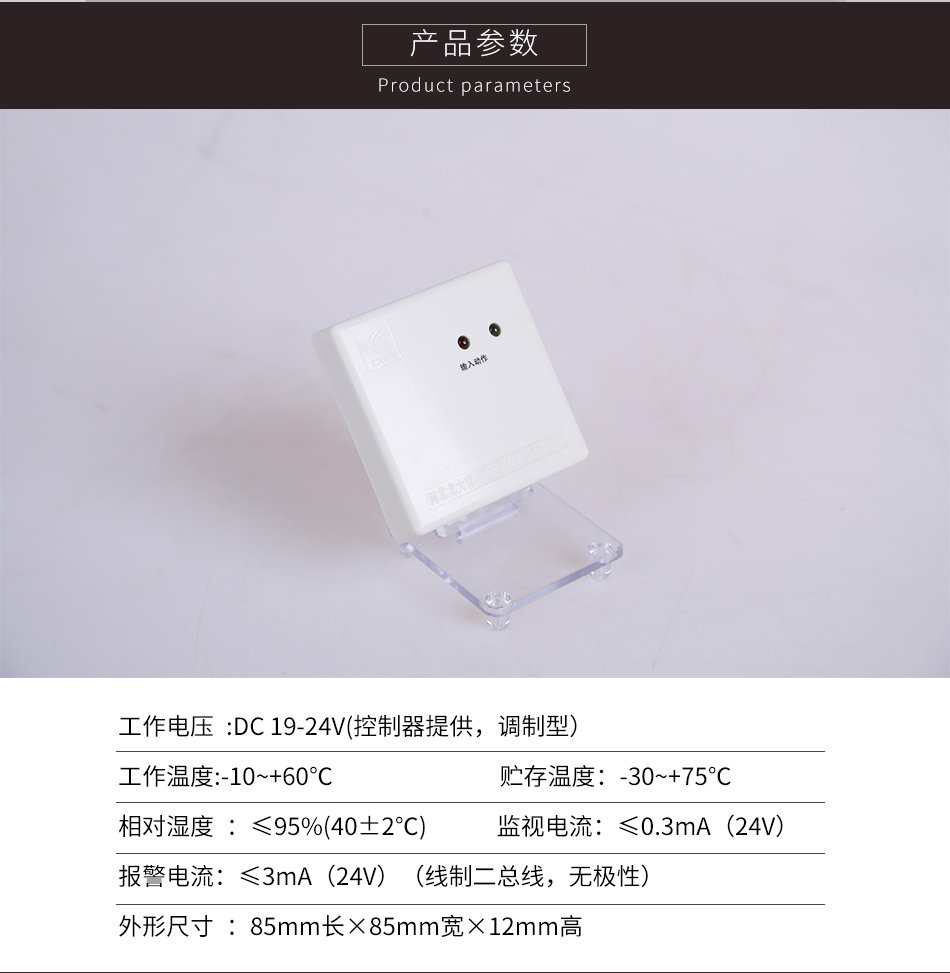

二、JBF-3131輸入模塊技術指標
|
內容
|
技術參數
|
|
工作電壓
|
DC 19-24V 控制器提供，調制型
|
|
工作溫度
|
-10~+60℃
|
|
貯存溫度
|
-30~+75℃
|
|
相對濕度
|
≤95%(40±2℃)
|
|
監視電流
|
≤0.3mA（24V）
|
|
報警電流
|
≤3mA（24V）
|
|
確認燈
|
監視狀態瞬時微亮，報警閃亮（綠色）
|
|
外形尺寸
|
85mm長 × 85mm 寬× 12mm高
|
|
線 制
|
二總線，無極性
|
三、JBF-3131輸入模塊安裝與接線
JBF-3131輸入模塊采用明裝方式，步驟如下：
在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm。

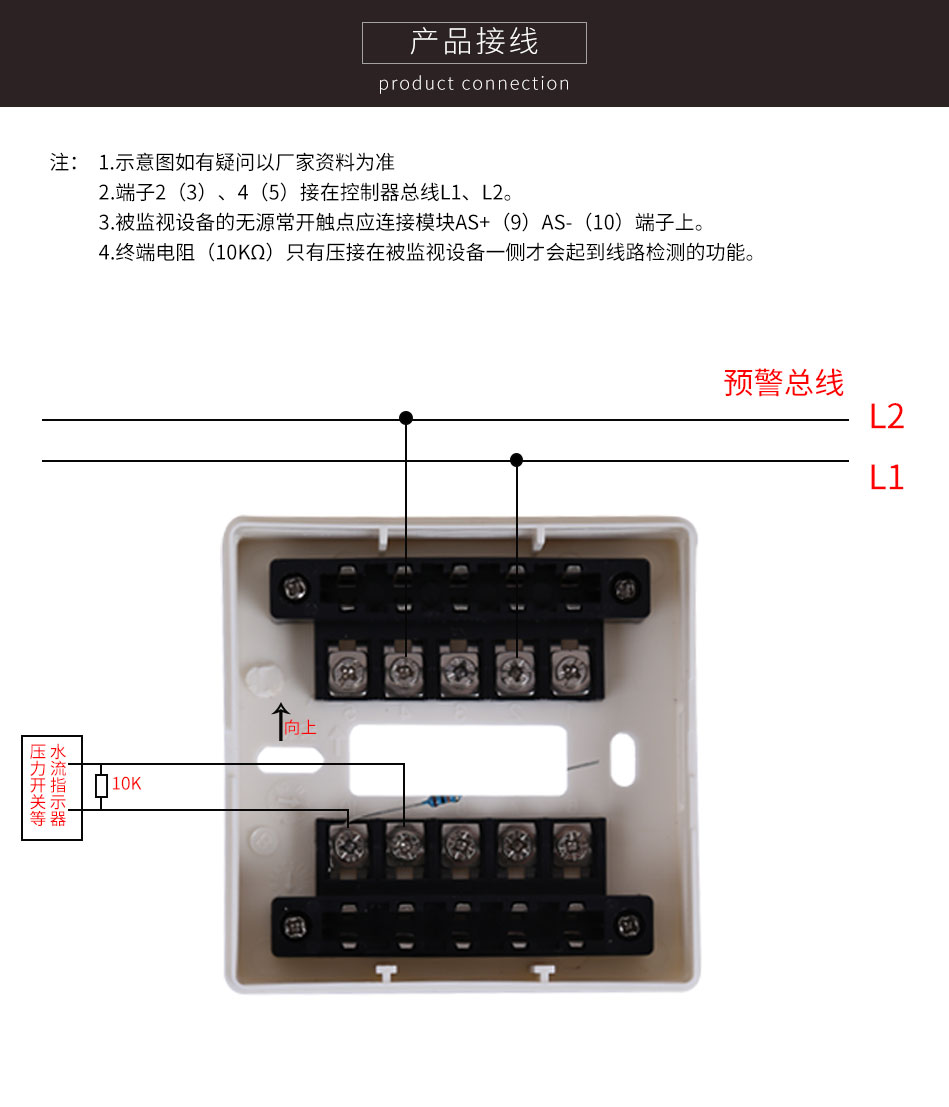

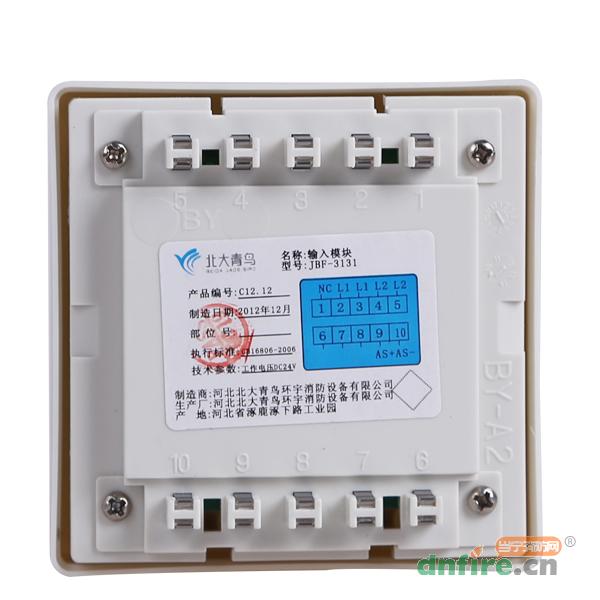

將端子2(3)、4(5)接在控制器總線L1、L2上。
探測總線采用2×1.0-1.5mm2導線；
使用專用的編碼器設定地址碼（1-200）；

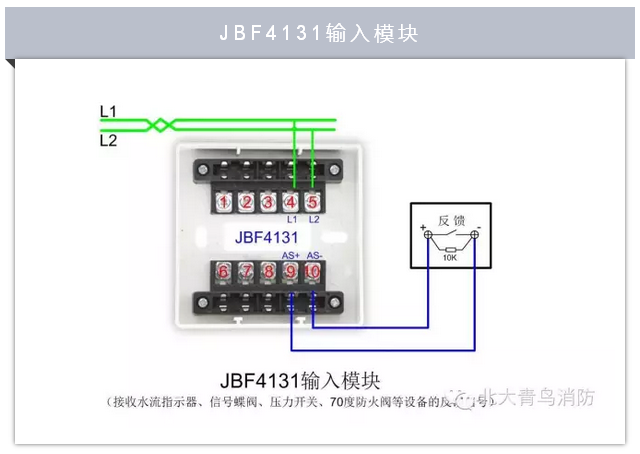

將所監視設備的常開觸點連接在AS+（9）、AS-（10）端子上，并且必須在監視設備的動合端并聯10kΩ終端電阻，否則輸入模塊的地址無法登記上線。
四、JBF-3131輸入模塊現場接線摸擬圖
 |
 |
|
第一步：打開JBF-3131輸入模塊外殼。
|
第二步：JBF-3131編碼型信號輸入模塊的接線，
需要準備2組RVS2*1.5線，我們這里以?xún)山M普通線代替。
|
 |
 |
|
第三步：將RVS2*1.5的信號總線從JBF-3131輸入模塊
底座后面的穿線孔穿過。接入到模塊底座的L1和L2上。
|
第四步：將RVS2*1.5的線從底座后面的穿線孔穿過。
接入到模塊底座的AS-和AS+上。
同時AS-和AS+上連接監視設備的時候必須并聯10KΩ
的終端電阻。檢查現場接線，安裝好模塊，接線完成。
|
