注意：該型號設備已經停產，其替代產品為TX3200A輸入模塊。
一、TX3200輸入模塊概述

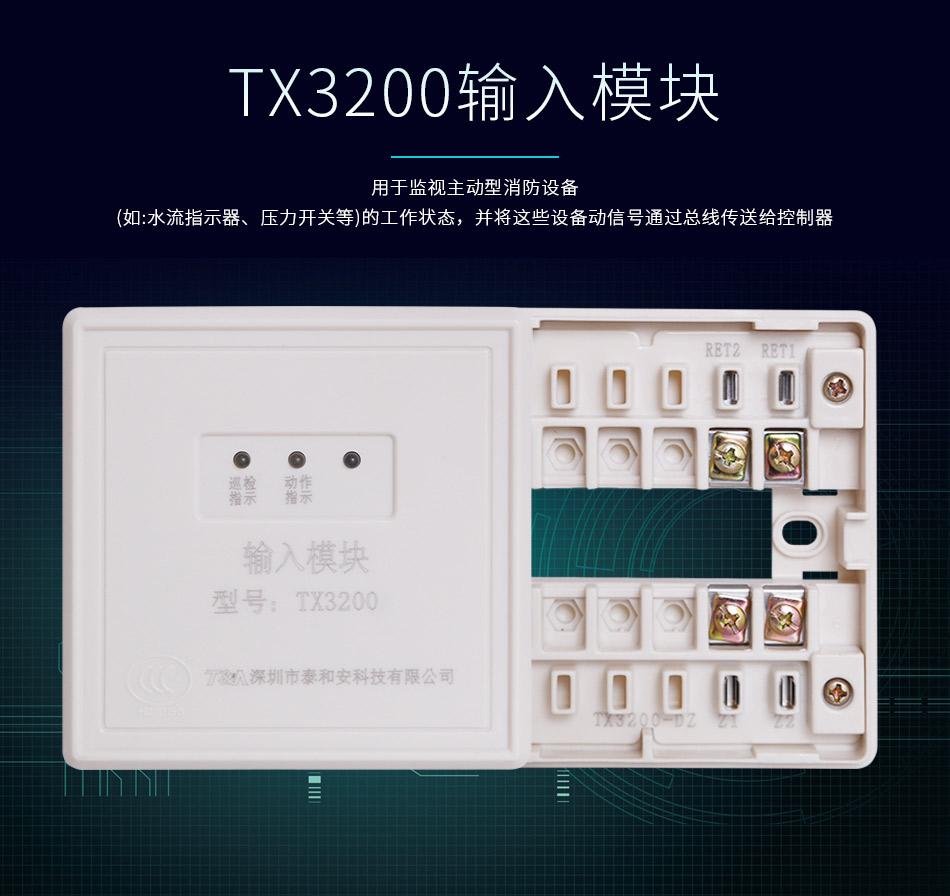

TX3200輸入模塊(以下簡稱模塊)符合最新國家標準《GB16806-2006 消防聯動控制系統》。本產品用于監視主動型消防設備(如:水流指示器、壓力開關等)的工作狀態，并將這些設備的動作信號通過總線傳送給控制器。

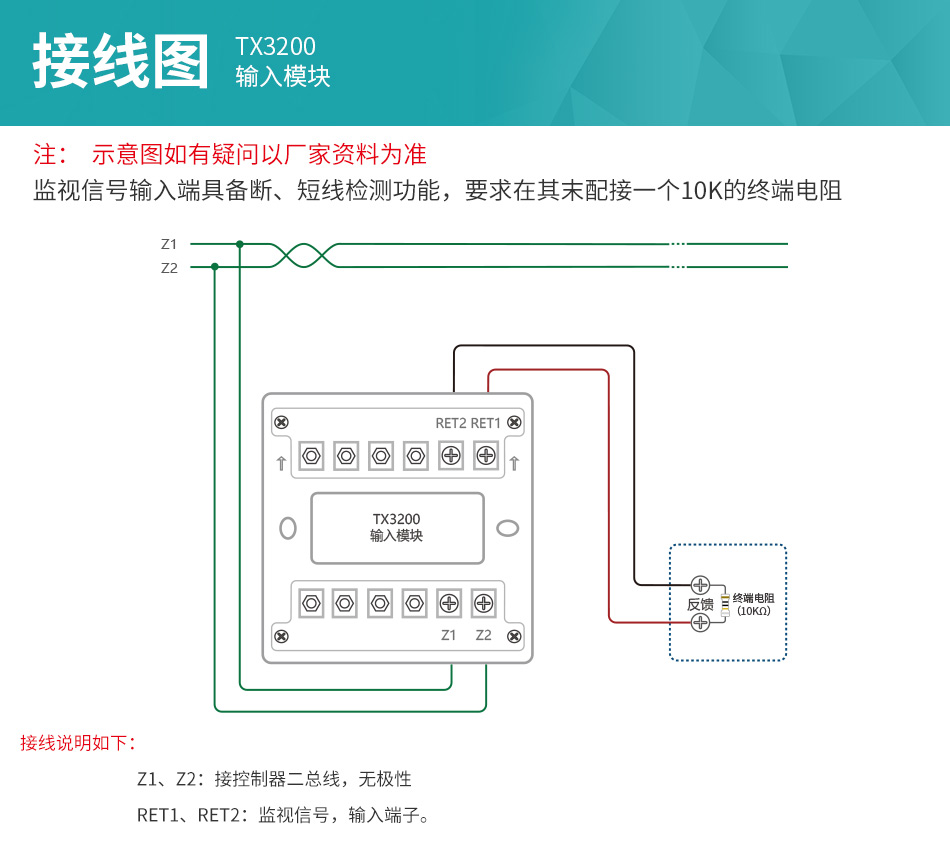

注意：監視信號輸入端具備斷、短線檢測功能，要求在其末端配接一個10K 的終端電阻。
二、TX3200輸入模塊特點
●二總線，無極性。
●內置微處理器。
●具有斷線檢測功能。
●總線端與監視信號輸入端完全隔離設計，采用脈沖隔直檢測技術。
●插拔式模塊結構，方便施工安裝。
●軟硬件多級濾波，提高了模塊的抗干擾能力,對電磁干擾有良好的抑制能力。
●抗潮濕能力強，PCB三防工藝，可適應各種不同的環境。

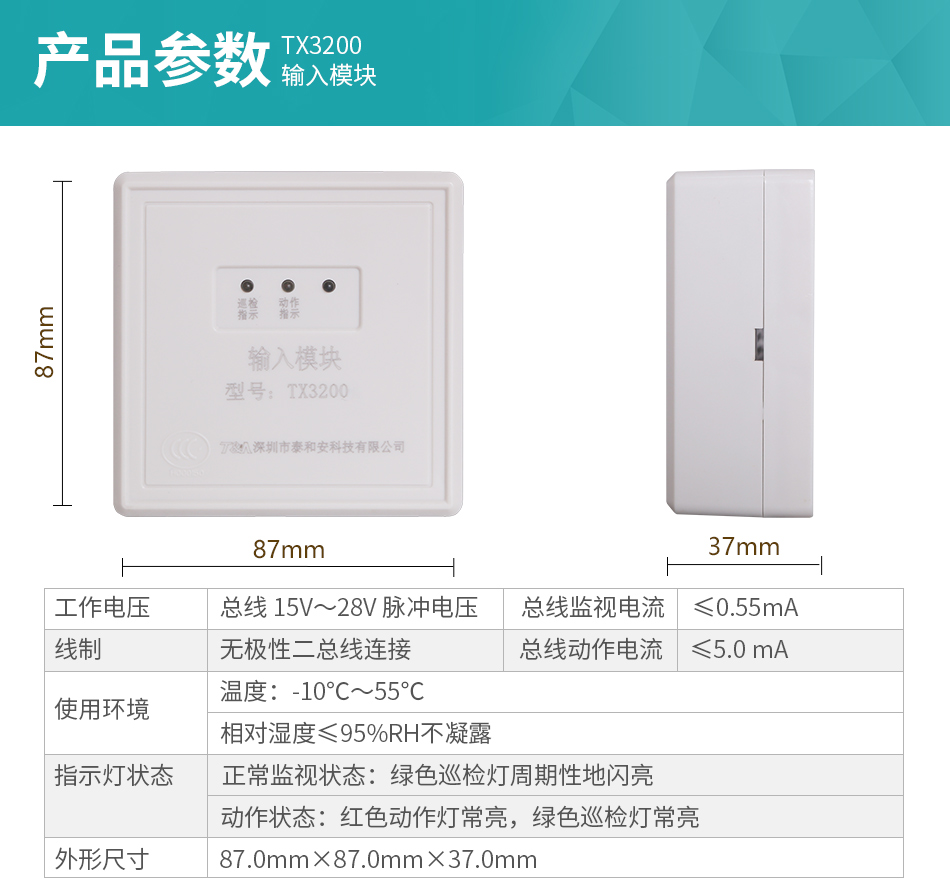

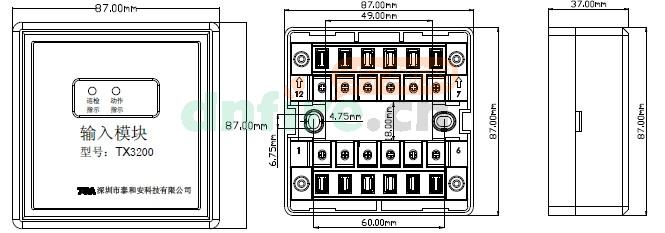

三、TX3200輸入模塊尺寸
.jpg)
四、TX3200輸入模塊技術指標
| 型號 |
TX3200 |
| 總線協議 |
T3協議 |
| 總線電壓 |
15～28V脈沖電壓 |
| 工作電流 |
總線監視電流：≤0.55mA
總線動作電流：≤5mA |
| 指示燈狀態 |
正常監視狀態：巡檢指示燈周期性地閃亮，綠色
動作狀態：動作指示燈常亮，紅色；巡檢指示燈常亮，綠色 |
| 編碼方式 |
電子編碼 |
| 反饋終端電阻 |
10K/1W |
| 線制 |
與控制器采用無極性二總線連接 |
| 使用環境 |
溫度：-10℃～55℃
相對濕度：≤95%RH，不凝露 |
| 外形尺寸 |
87mm×87mm×37mm |
| 殼體顏色 |
米黃色 |
| 重量 |
約131g |
| 執行標準 |
GB16806-2006 |
