特別提醒：JBF-131F-N輸入模塊現已停產，由JBF-3131輸入模塊替代，JBF-3131產品本身與JBF-131F-N沒有任何區別，請追求型號完全相同的朋友不要拍此鏈接，謝謝！

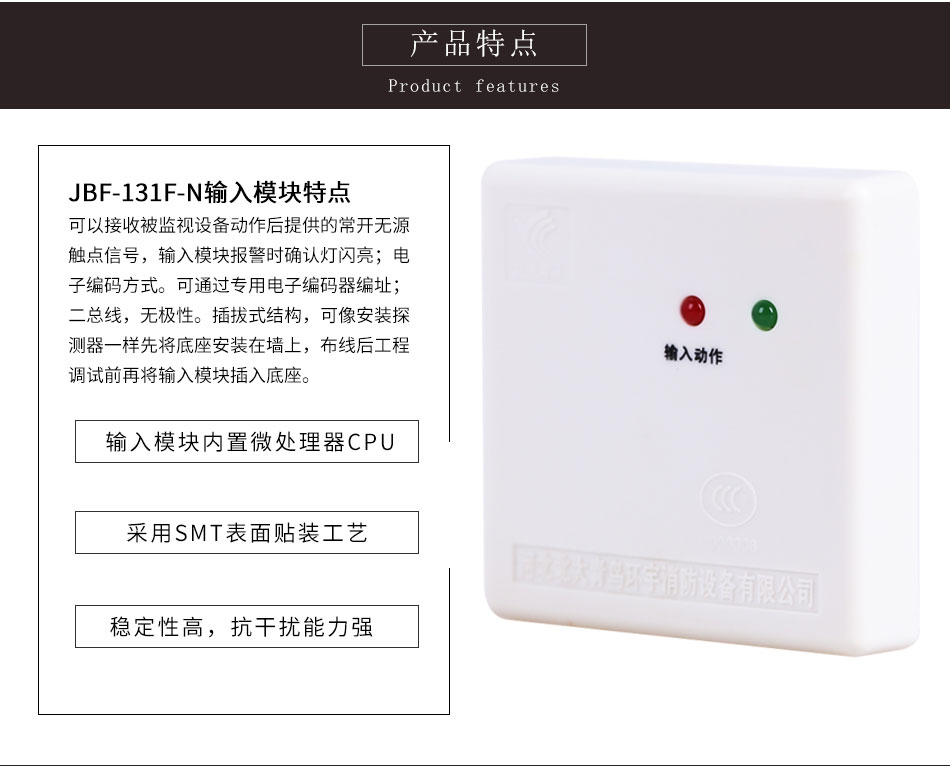

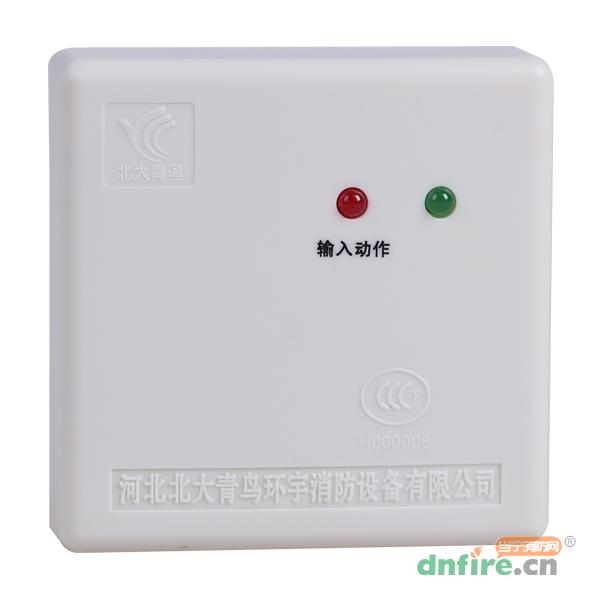

一、JBF-131F-N輸入模塊特點
1、JBF-131F-N輸入模塊內置微處理器CPU；
2、采用SMT表面貼裝工藝；
3、穩定性高，抗干擾能力強；
4、可以接收被監視設備動作后提供的常開無源觸點信號，輸入模塊報警時確認燈閃亮；
5、電子編碼方式。可通過專用電子編碼器編址；
6、二總線，無極性。功耗低，最遠傳輸距離1500m。導線截面積為1.0-1.5平方毫米，對導線無特殊要求。施工簡便、費用低廉；
7、插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將輸入模塊插入底座。便于施工、維護；

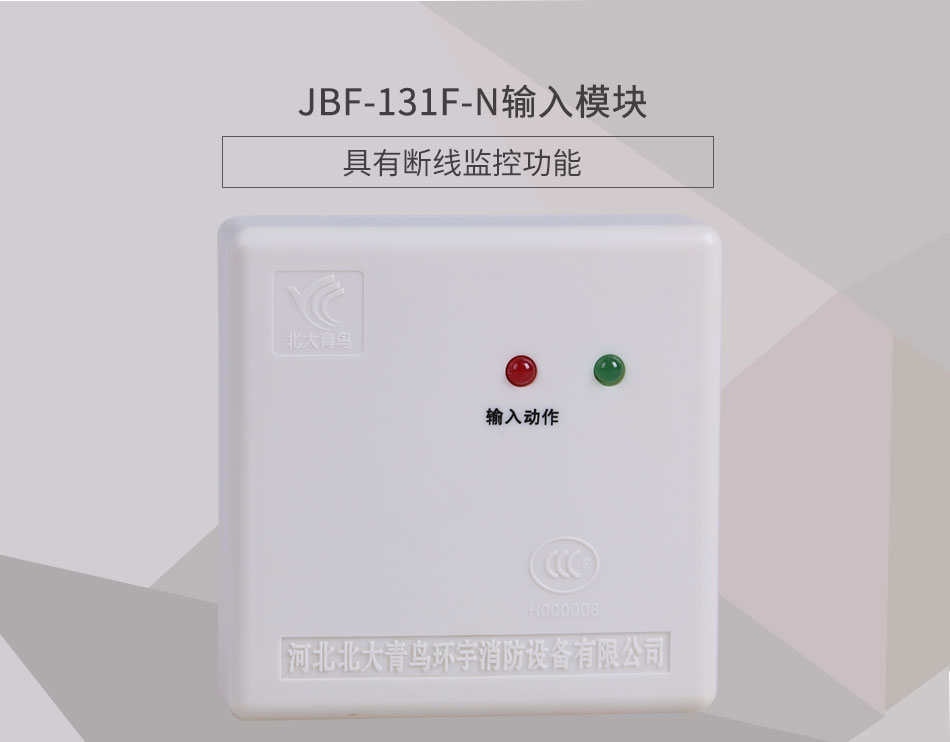

8、具有斷線監控功能。
二、JBF-131F-N輸入模塊安裝與接線
JBF-131F-N輸入模塊采用明裝方式，步驟如下：
在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm。

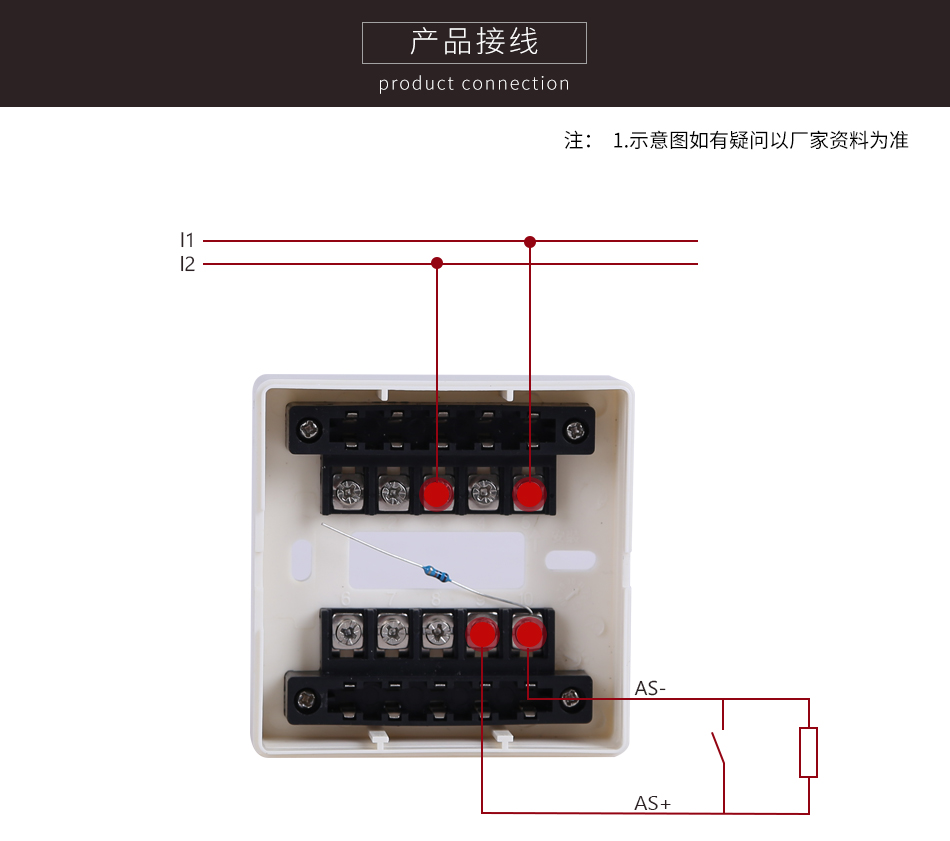

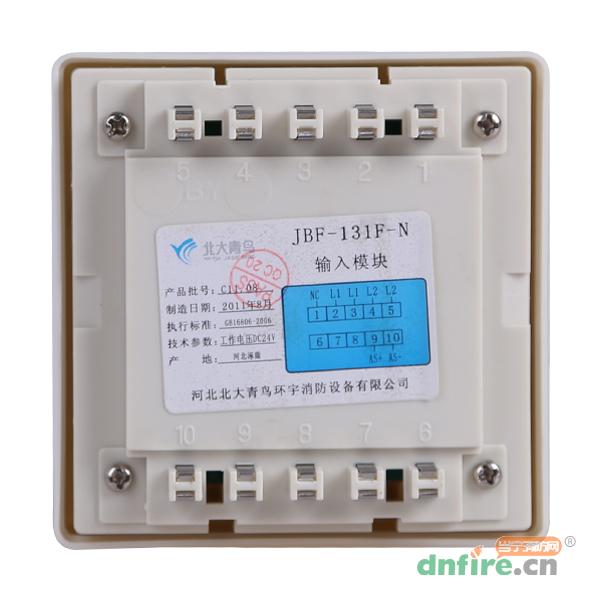

將端子2(3)、4(5)接在控制器總線L1、L2上。
探測總線采用2×1.0-1.5mm2導線；
使用專用的編碼器設定地址碼（1-200）；
將所監視設備的常開觸點連接在AS+（9）、AS-（10）端子上，并且必須在監視設備的動合端并聯10kΩ終端電阻，否則輸入模塊的地址無法登記上線。

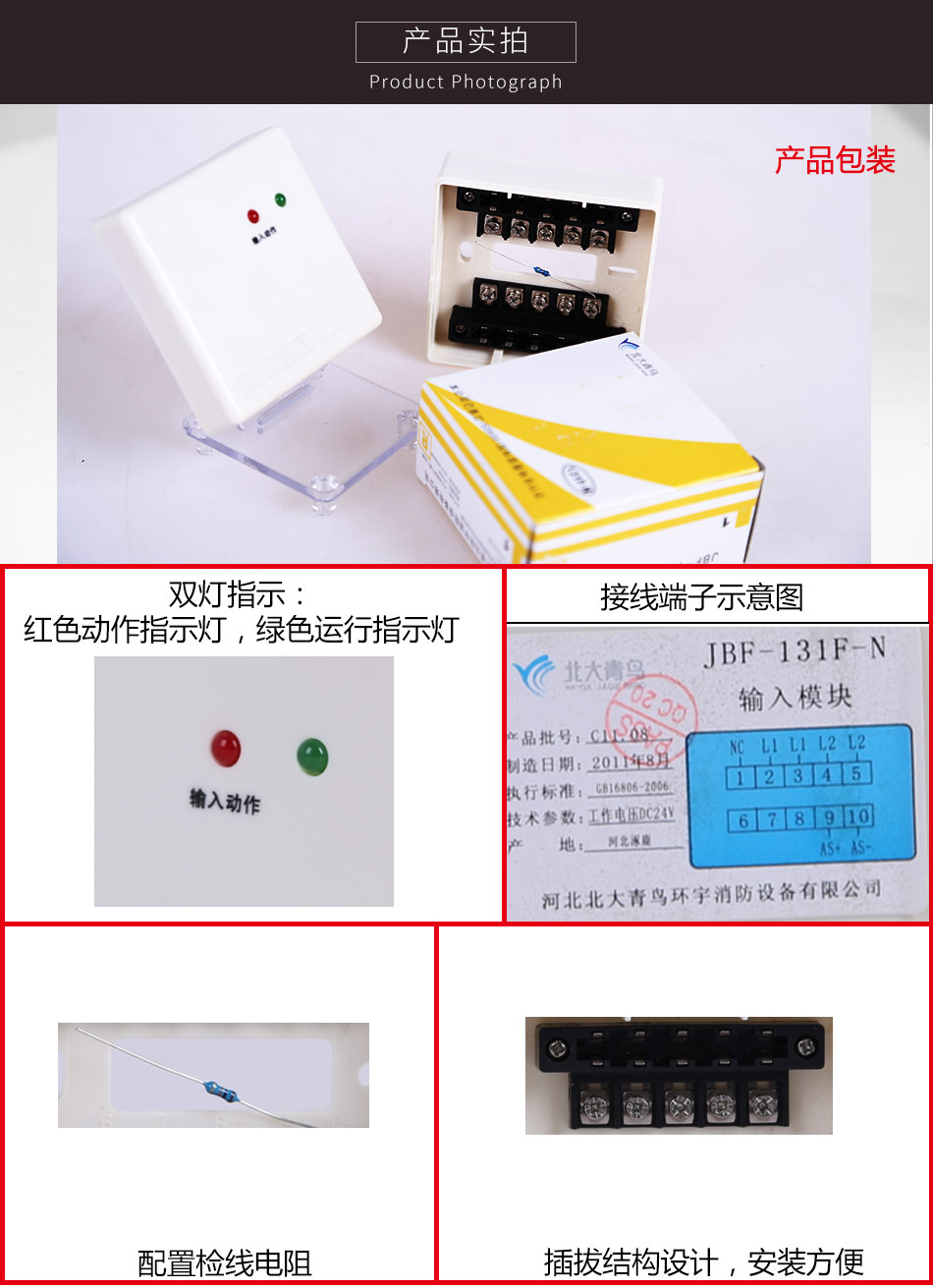

三、JBF-131F-N輸入模塊現場接線摸擬圖
 |
 |
|
第一步：打開JBF-131F-N輸入模塊外殼。
|
第二步：JBF-131F-N編碼型信號輸入模塊的接線，需要準備2組RVS2*1.5線，我們這里以兩組普通線代替。
|
 |
 |
|
第三步：將RVS2*1.5的信號總線從JBF-131F-N輸入模塊
底座后面的穿線孔穿過。接入到模塊底座的L1和L2上。
|
第四步：將RVS2*1.5的線從底座后面的穿線孔穿過。
接入到模塊底座的AS-和AS+上。
同時AS-和AS+上連接監視設備的時候必須并聯
10KΩ的終端電阻。檢查現場接線，安裝好模塊，接線完成。
|
以上是JBF-131F-N輸入模塊的詳細信息，如果您對JBF-131F-N輸入模塊的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取JBF-131F-N輸入模塊的最新信息。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確保客戶收到的貨物與當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請?jiān)诶锩娣胖靡粡埣垪l，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
和JQB-HX2132A鏈接，L1,L2是不是接JQB-HX2132A的2，3接頭啊？As ,AS-接什么？
答管理員：
您好！JBF-131F-N輸入模塊和JQB-HX2132A連接，接JBF-131F-N輸入模塊As+,AS-。感謝你對我們的支持，祝您購物愉快！
2013-01-31 18:00:32
問匿名用戶評論等級：
外殼材料一般。
答管理員：
是的。
2013-01-16 22:58:12
問匿名用戶評論等級：
JBF-131F-N輸入模塊的末端需不需要加裝電阻？
答管理員：
可以直接和我們的技術人員確認，一般是需要接終端電阻的。
2013-01-06 22:03:51
問匿名用戶評論等級：
JBF-131F-N輸入模塊具有斷線監控功能是什么意思？
答管理員：
線路開路時會報故障。也可以和我們的技術人員聯系，了解詳細信息。
2012-11-21 19:11:01
問叮當評論等級：
JBF-131F-N模塊的應用范圍有哪些？
2012-11-16 01:03:20
問蒲公英評論等級：
JBF-131F-N輸入模塊和船用的有什么區別??？
2012-03-27 17:17:59
