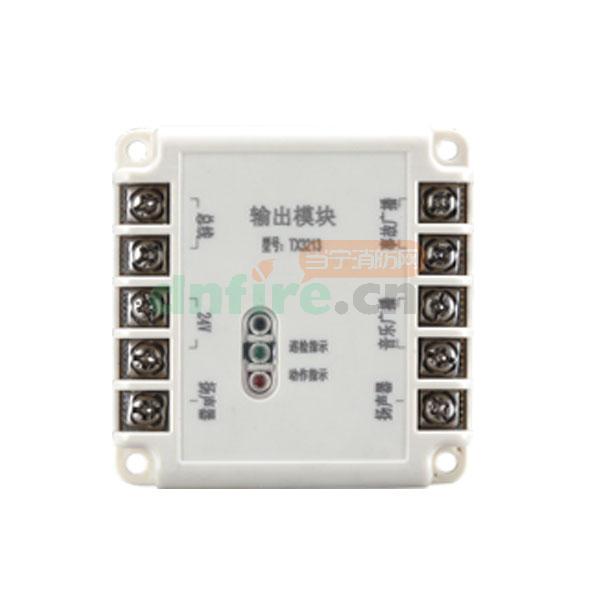

一、TX3213輸出模塊概述：
TX3213輸出模塊(以下簡稱模塊)，用于總線制消防廣播系統中消防廣播間的切換控制。
特點
(1) 有消防廣播傳輸線故障檢測功能，廣播線路短路斷路時模塊向控制器發送故障信號；
(2) 電子編碼方式，可由電子編碼器直接編址，工程調試簡便可靠；
(3) 一體化的結構設計，接觸可靠、便于施工。
二、TX3213輸出模塊技術特性：
(1) TX3213輸出模塊工作電壓：
總線電壓：總線24V 允許范圍：16V～28V
電源電壓：DC24V 允許范圍：DC20V～DC28V
(2) 工作電流：
總線監視電流≤1mA 總線啟動電流≤2mA
電源監視電流≤5mA 電源啟動電流≤20mA
(3) 輸出容量：每只模塊最多可帶負載60W
(4) 動作指示燈：紅色(動作時常亮)
(5) 巡檢指示燈：綠色(巡檢時閃亮)
(6) 編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定
(7) 線制：與控制器的信號二總線和電源二總線連接；兩根揚聲器線及總線式消防廣播輸入線
(8) 使用環境：
溫 度：-10℃～+55℃
相對濕度≤95%，不凝露
(9) 外形尺寸：64mm×64mm×23mm(不含透明罩)
(10) 殼體材料和顏色：ABS，米黃
(11) 重量：約75g(含透明罩)
(12) 執行標準：GB 16806-2006
三、TX3213輸出模塊結構特征與工作原理：

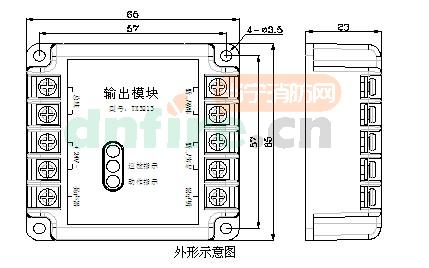

(1) TX3213模塊外形示意圖如圖所示。
.jpg)
(2) 工作原理
模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸入輸出線路故障檢測、輸出控制、輸入信號邏輯狀態判斷、狀態指示燈控制。模塊接收到火災報警控制器的啟動命令后，吸合繼電器，現場音箱切換到消防廣播（事故廣播），并點亮指示燈，表明切換成功。
四、TX3213輸出模塊安裝與布線：
警告：
安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。
在廣播音箱的末端（遠離模塊端）必須并聯一個20kΩ/2W的終端電阻（具體接線方法見應用方法）。
(1) 安裝前應首先檢查外殼是否完好無損，標識是否齊全。

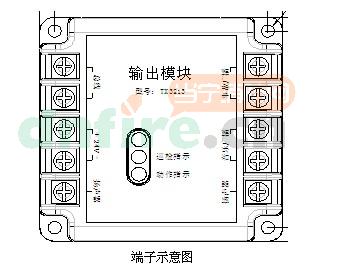

(2) 模塊端子示意圖如圖所示。接線說明如下：
24V：DC24V電源。
總線：信號總線輸入端，無極性。
事故廣播：消防廣播線輸入端子。
音樂廣播：正常廣播線輸入端子（不接可懸空）。
揚聲器：與廣播音箱連接的輸出端子。
.jpg)
(3) 布線要求:總線(BUS)采用RVS-2X1.0 mm2 或1.5mm2線；DC24V電源線采用BV-2X1.5 mm2 或2.5mm2 線，正極為紅色，負極為黑色；廣播線及揚聲器線均采用BV線，截面積≥1.0mm2。穿金屬管（線槽）或阻燃PVC管敷設。
注：本模塊應安裝與配電箱或聯動設備控制箱內，可安裝與我公司為其配套生產的模塊箱內，
五、TX3213輸出模塊使用及操作：
編碼操作：可利用本公司生產的手持電子編碼器進行現場編碼，編碼時將編碼器與總線端子連接，輸入模塊的地址編碼（1－242），按下“寫碼”鍵即可。編碼器具體使用參見編碼器使用說明。
六、TX3213輸出模塊應用方法：

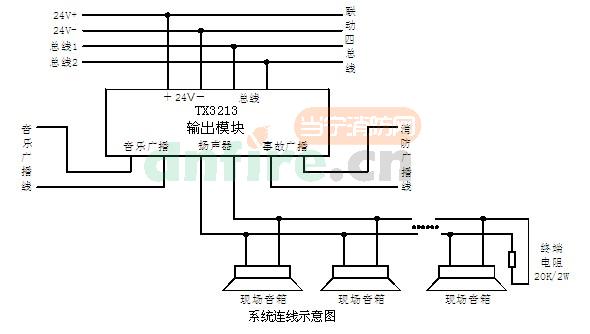

模塊在總線制消防廣播系統中的應用方法如圖所示。
.jpg)
七、TX3213輸出模塊注意事項：
(1) 音箱配接建議使用本公司具有隔離直流分量功能的專用消防廣播音箱。
(2) 模塊投入運行后應定期檢查，建議至少每半年進行一次功能試驗。
