海灣8319輸入模塊接線方式！

作者：消防百事通日期：2017-10-28 10:58:30 瀏覽：45465

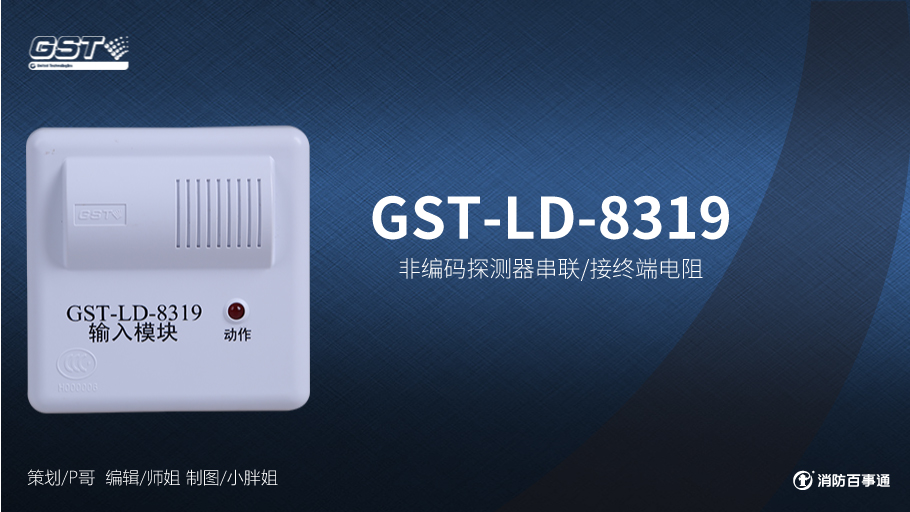

海灣GST-LD-8319輸入模塊接線

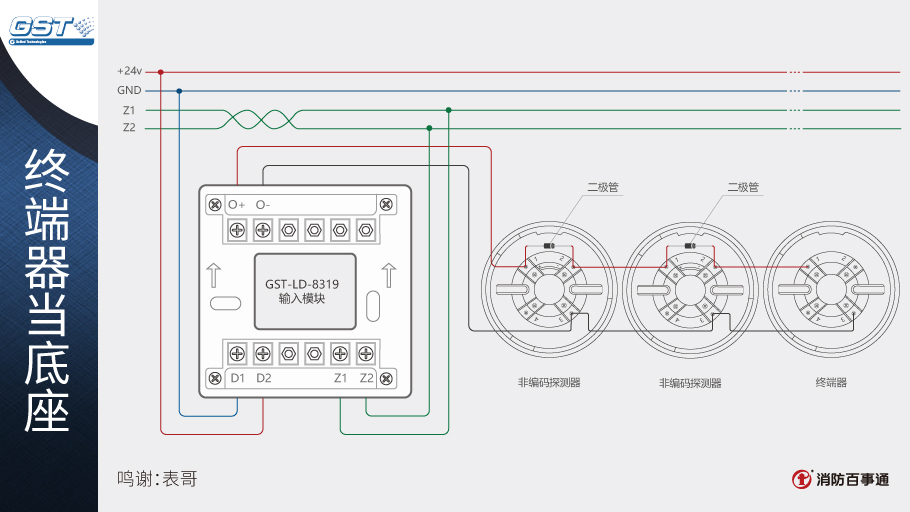

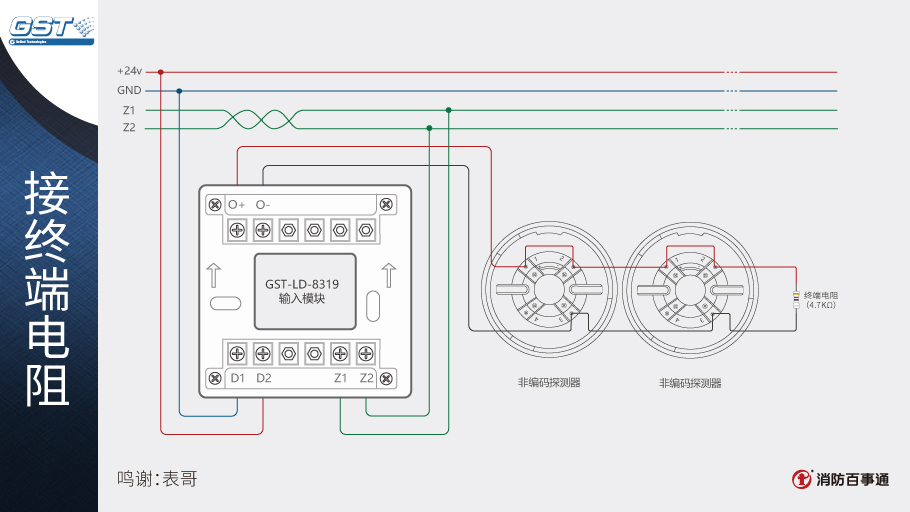

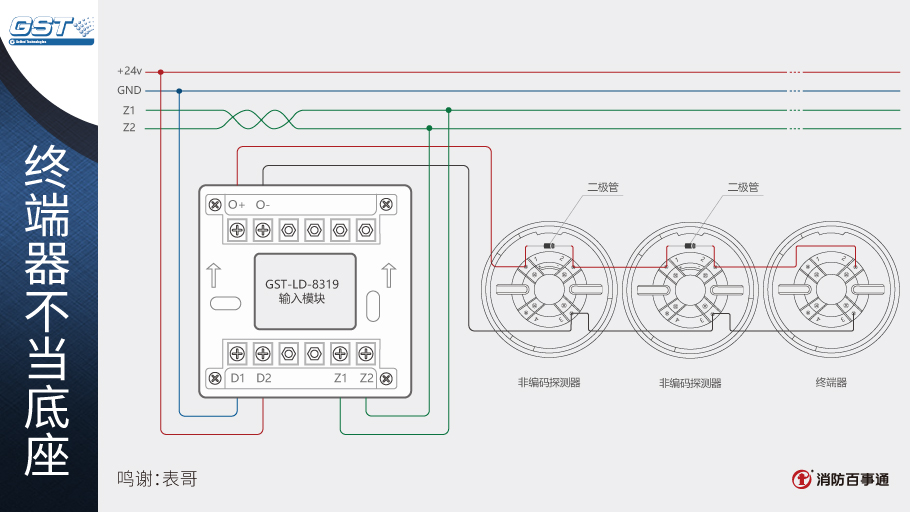

　　GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管1N5819，且輸出回路終端必須接GST-LD-8320終端器或GST-LD-8302A，終端器可當探測器底座使用。

海灣GST-LD-8319輸入模塊接線

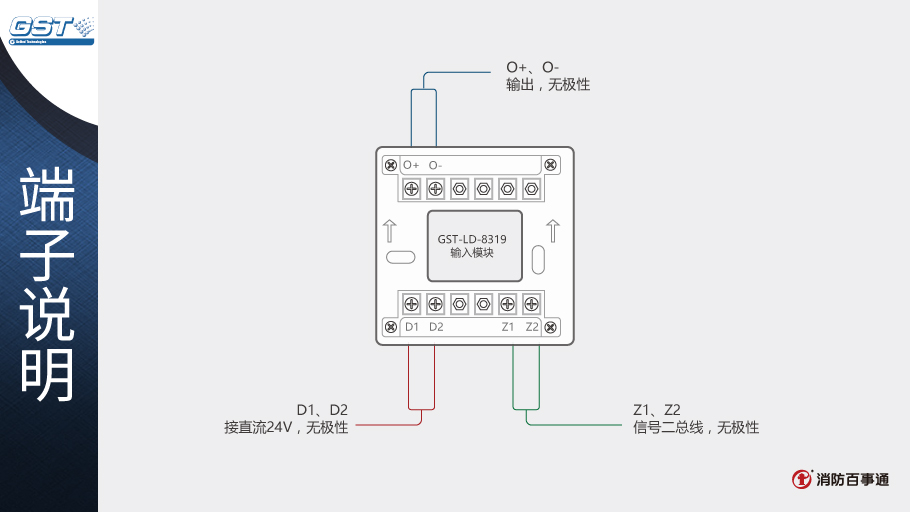

　　1、Z1、Z2可選用截面積≥1.0mm²RVS雙絞線。

　　2、其它線可采用截面積≥1.0mm²的阻燃RV或BRV線。

　　3、O-、O+的輸出回路線要有明顯的顏色區分，且顏色的選配要具有合理性。

　　4、布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不同布設在同一穿線管或線槽內。

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]

下一篇:泰和安TX3400隔離式安全柵接線圖
上一篇:海灣8305模塊新舊兩種接線方式！

用戶評論

問匿名用戶評論等級：

什么地方要二級管

答管理員：

GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管1N5819，且輸出回路終端必須接GST-LD-8320終端器或GST-LD-8302A，詳見當寧消防網海灣8319輸入模塊接線方式

2018-10-26 23:11:27
