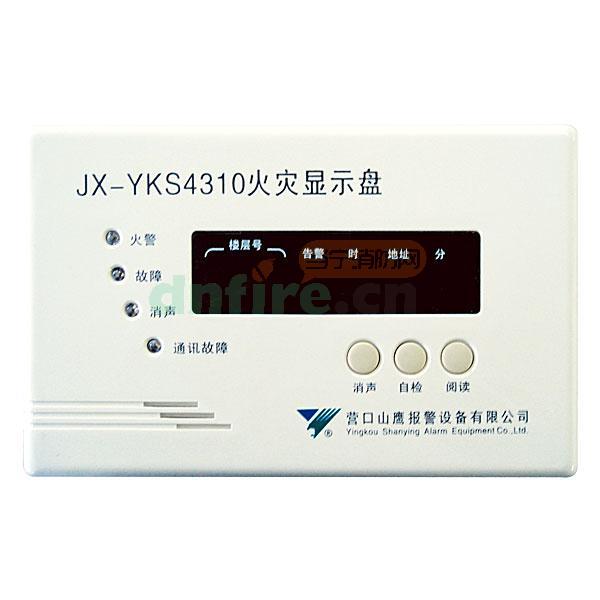

一、JX-YKS4310火災顯示盤概述
JX-YKS4310火災顯示盤是根據GB17429-1998研制的新一代火災顯示盤，具有自動登錄功能。它不但具有JX-4火災顯示盤的特點和功能，還具有以往產品不可替代的功能。通過使用該產品您將切身體會當今科技的發展與進步。
1.1功能簡介
JX-YKS4310火災顯示盤是火災報警控制器的配套產品，通過接收火災報警控制器的命令和信息，它可與我公司生產的JB-LGZ-YBZ2032火災報警控制器（聯動型）、JB-LGZ-YKS4064火災報警控制器（聯動型）、JB-LGZ-YKS4064A火災報警控制器（聯動型）、JB-QBZ2-YBZ127火災報警控制器配套使用?？梢燥@示分區探測器的火警和故障，并發出聲光報警信息，以達到對分區探測器的監視作用。
1.2產品特點
完全符合GB17429-1998。
使用LED數碼管顯示報警類型和地址號。
可以設置、顯示當前的樓層號及關斷報警信息、手扭類型編程。
使用先進的光電隔離器件和瞬態電壓抑制器,具有超強抗干擾能力。
超大存儲容量，能夠存儲500條各類報警信息。
具有通訊狀態自診斷功能，本機通訊是否正常用戶將一目了然。
外部電源為直流24V供電。
功耗<3W。
掛接在回路總線（或RS485）上（通過撥碼開關選擇）。
本機設有Flash存儲器，編程信息掉電不丟失。
外部電源及總線均為無極性。
具有手扭報警指示，手扭報警時“手扭”指示燈亮。
具有首警報警指示，“首警”指示燈亮時，對應指示地址為首報警地址
始終顯示首警信息。
二、JX-YKS4310火災顯示盤技術參數
外部電源電壓：24V直流供電
監視電流：≤50mA
報警電流：≤100mA
使用環境：溫度：0℃～+50℃
相對濕度：≤92%(40℃)
外形尺寸：205mm×130mm×45mm
安裝方式：壁掛式
材質：ABS
三、工作原理及功能說明
JX-YKS4310火災顯示盤以STC89C52RC單片機為核心，采用LED數碼管顯示報警的信息，通過總線接收來自火災報警控制器的信息和命令，經STC89C52RC單片機進行分類、處理后，執行相關的命令、顯示相應的信息，如有火警、故障信息將發出聲光報警信號。
有火警信息時，火警指示燈點亮，發出火警聲響信號。
有故障信息時，故障指示燈點亮，發出故障聲響信號。
本機顯示的時鐘由火災報警控制器傳送，控制器在復位時或整點時進行時鐘傳送操作。
3.1鍵盤說明
消聲鍵：有報警信息時，按此鍵可切除報警聲響。與“復位”鍵配合可進入手動按鈕類型編程(區分哪個是手扭)。
自檢鍵：進行自檢時，所有指示燈常亮，蜂鳴器發出連續聲響，LED數碼管顯示器全部常亮。
閱讀鍵：按此鍵可翻頁顯示后續信息，閱讀信息期間，如果一分鐘內無任何鍵按下，顯示器自動返回首記錄；與“復位”鍵配合可進入報警信息屏蔽或開啟編程。
指示燈說明
火警：紅色，有火警信息時，此燈亮。
故障：黃色，有故障信息時，此燈亮。
通訊：黃色，與控制器通訊發生故障時，此燈亮。
消聲：紅色，當有報警信息時，按消聲鍵，此燈亮。
運行：綠色，工作時閃亮。
首警：紅色：接收到的第一個火警（或故障）信號時，此燈亮。
手鈕：紅色，報警器件是手動按鈕時亮（需編程）。
3.3聲響說明
火警聲響：有火警信息時，蜂鳴器發出連續聲響。
故障聲響：有故障信息時，蜂鳴器發出等長間歇聲響。
既有火警又有故障信息時，優先發出火警聲響。
