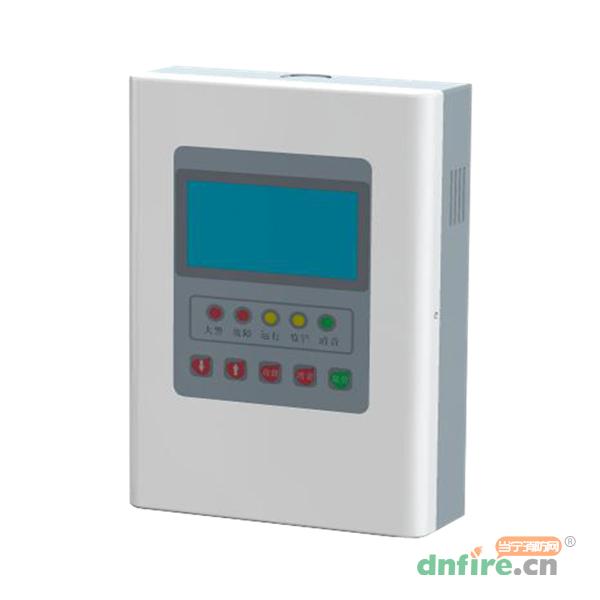

XSP-BK8500型火災顯示盤以RS485的方式和報警主機通訊，火災顯示盤安裝在現場供現場人員查看被保護區上的火災信息及狀態，面板上的操作鍵可實現報警復位，消音操作，通過上、下瀏覽鍵可以對發生的事件進行查詢操作?？娠@示保護區內火災探測器火警以及其它設備的監管狀態信息。
博康XSP-BK8500火災顯示盤液晶漢字顯示，內含一個子CPU，RS-485輸出端口，兩組繼電器常開常閉輸出端口，內置兩個十進制撥碼開關。撥碼開關可以對火災顯示盤進行地址設置，地址容量為99臺，RS-485輸入端口和主機板進行通訊，通訊端口具有EMI電磁兼容性保護功能。
二、XSP-BK8500火災顯示盤主要技術指標
| 型號 |
XSP-BK8500 |
| 環境溫度 |
-10℃～+55℃ |
| 相對濕度 |
10～95﹪RH無凝露 |
| 監視電流 |
≤23mA(24V) |
| 報警電流 |
≤80mA(24V) |
| 工作電壓 |
DC19-28V |
| 編碼范圍 |
1-99 |
| 編碼方式 |
兩位十進制編碼開關設定 |
| 線制 |
RS485A RS485B 24+24-四總線 |
| 通訊協議 |
RS-485ModBus協議 |
| 與主機間最大通訊距離 |
≤1200m |
| 使用電纜 |
通訊總線采用ZR-RVS-2×1.5mm2雙絞線，24V電源線采用ZR-BV-2×2.0-2.5mm2導線 |
| 執行標準 |
GB17429-2011《火災顯示盤》 |
三、XSP-BK8500火災顯示盤特點
1、使用液晶屏幕，通過漢字顯示火警及火警地址對應的注釋內容。
2、可以顯示其監視區的任意部位的火警信息，火警時伴有報警聲。
3、內置數據存儲器，存儲故障、報警、開關機及控制器事件信息。
4、內置2組無源可編程繼電器輸出。
5、十進制撥碼開關地址設置方便快捷。
6、通訊端口具有EMI電磁兼容性保護功能。
7、與火災報警控制器配套使用，主要用于高層建筑各樓層及重要場所火災信息的顯示。
XSP-BK8500火災顯示盤面板布局圖

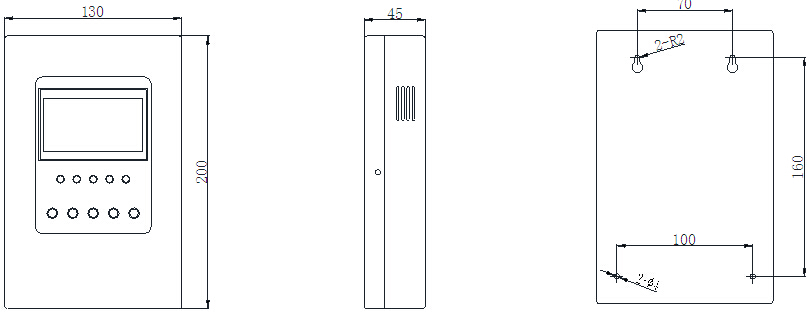

五、XSP-BK8500火災顯示盤外形尺寸圖
XSP-BK8500火災顯示盤外形尺寸圖

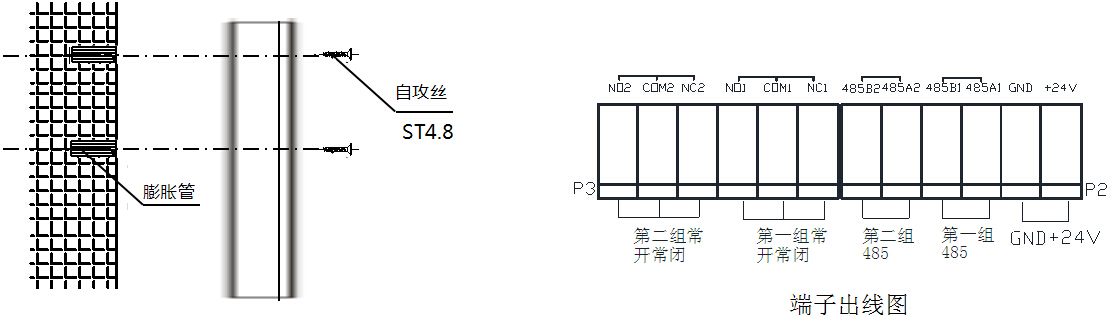

六、XSP-BK8500火災顯示盤安裝及端子出線圖
XSP-BK8500火災顯示盤安裝及端子出線圖

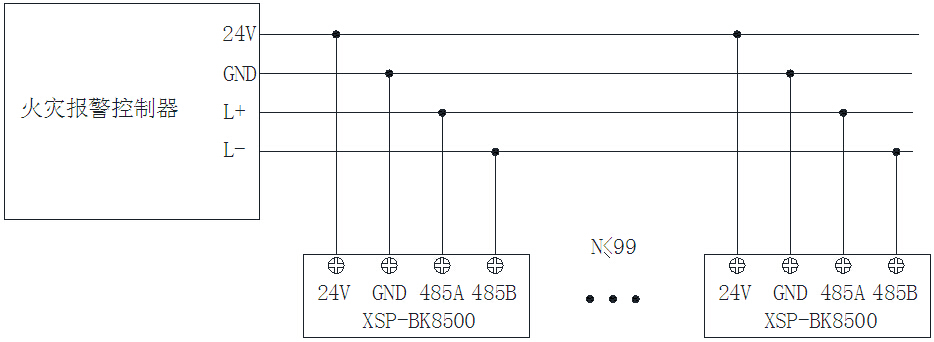

七、XSP-BK8500火災顯示盤系統接線圖
所有外接線均應從機箱的入線口引入，并壓在接線端子上。
回路傳輸線采用雙色雙絞線，其型號規格為：RVS-2×1.5mm2。
回路電阻(指回路卡到最遠端編址單元兩根導線的環線電阻值)小于50?。
電源線應采用雙色多股塑料軟線，紅色為正極，黑色為負極。其型號規格為：RV-2×2.5mm2。
XSP-BK8500火災顯示盤系統接線圖
