友情提醒：ZF-101火災顯示盤已停產，其替代產品為GST-ZF-101Z總線型火災顯示盤。

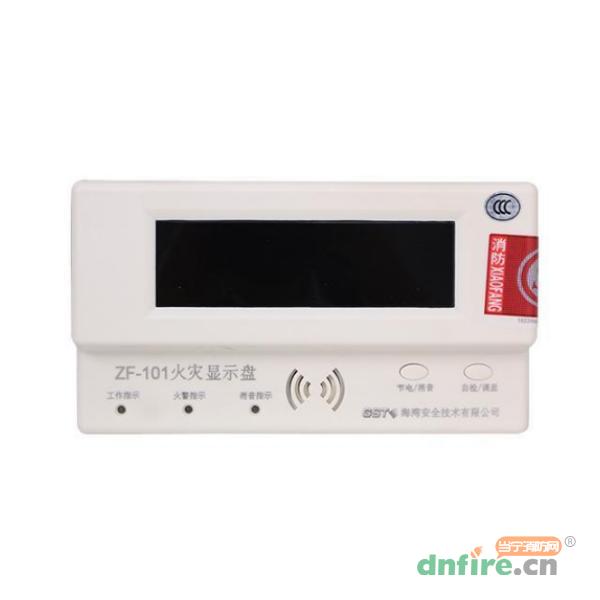

一、ZF-101火災顯示盤概述
ZF-101 型火災顯示盤是一種用單片機設計開發的可以安裝在樓層或獨立防火區內的數字式火災報警顯示裝置。它通過總線與火災報警控制器相連，處理并顯示控制器傳送過來的數據。當建筑物內發生火災后，消防控制中心的火災報警控制器產生報警，同時把報警信號傳輸?shù)绞Щ饏^(qū)域的火災顯示盤上，火災顯示盤將產生報警的探測器編號及相關信息顯示出來同時發出聲光報警信號，以通知失火區域的人員，火災顯示盤設有8 位報警信息顯示窗，可將報警探測器的編碼號顯示出來，滿足大范圍的報警顯示要求。當用一臺報警控制器同時監控?cái)?shù)個樓層或防火分區時，可在每個樓層或防火分區設置火災顯示盤以取代區域報警控制器。
二、ZF-101火災顯示盤特點
ZF-101火災顯示盤通過RS-485總線與火災報警控制器相連，可與GST9000、GST5000、GST500、GST200、GST100控制器配接；每路RS-485總線最多可配接64臺火災顯示盤?；馂?zāi)顯示盤只能顯示火警信息，不能顯示故障、動作等其它信息。
三、ZF-101火災顯示盤技術特性
1. 工作電壓：DC16.8V~DC27.6V
2. 顯示容量：最多不超過50條報警信息
3. 顯示范圍：000000 00～999999 99中任意報警編碼點（例如：火災報警控制器上010001 03設備報火警，火災顯示盤上顯示窗前六位顯示010001設備二次碼，后兩位顯示03設備類型）
4. 線制：與火災報警控制器間采用有極性二總線連接，另需兩根DC24V電源供電線（不分極性）
5. 使用環境：
溫 度：0℃～＋40℃
相對濕度≤95%，不凝露
6.靜態功耗≤1W
7.執行標準：GB 17429-1998
四、ZF-101火災顯示盤使用及操作
根據工程需要可對系統進行設置。
1、一次碼及顯示類型設置
打開電源開關，同時按住“設一次碼開關”，后3位數碼管顯示本機一次碼時，松開“設一次碼開關”，進入一次碼設置狀態。按“自檢/調顯”鍵一次碼數值增加，按“節電/消音”鍵一次碼數值減少，再按下“設一次碼開關”，當前的一次碼儲存。
一次碼儲存后，數碼管顯示本機當前的顯示類型。按“自檢/調顯”鍵切換顯示類型，按“設一次碼開關”儲存當前顯示類型，然后進入正常啟動過程。顯示類型定義如下：
5000 00表示連接5000系統；
2000 00表示連接2000系統且全顯方式；
2000 03表示連接2000系統且層顯方式。
2. 一般操作
2.1 在監控狀態下
2.1.1 配接GST5000系統時，設備定義火災顯示盤二次碼前兩位為本機所屬樓層號，第三位為樓號，第4位為控制方式，控制方式定義如下：
0：所有火警信息均顯示；
1：只顯示本樓所有火警信息；
2：只顯示本樓本層及上、下層所有火警信息；
3：只顯示本樓本層所有火警信息；
4:本樓層的所有火警信息全顯，不考慮樓號；
5～9無意義，保留字，禁用。
火災顯示盤顯示窗的第一、二位顯示本機二次碼的前兩位（即本機所屬樓層號），后四位顯示時間，秒燈閃亮。
2.1.2 配接GST2000系統時，后兩位顯示本機一次碼。按下“自檢/調顯”鍵，火災顯示盤自動對顯示元件和聲音進行檢查。按下“節電/消音”鍵，節電燈亮，數字顯示區無顯示，如有操作或報警將恢復顯示。
2.2.1 配接GST5000系統時，顯示窗顯示探測器八位編碼，其中前六位為探測器二次碼，后兩位為設備類型。探測器二次碼的前兩位為探測器所屬樓層號，第三位為樓號?；鹁瘮?shù)多于一個時，首先顯示首警，10秒后機器開始循環顯示報警情況，在此期間按下“自檢/調顯”鍵，可按報警順序點查報警情況。
2.2.2 配接GST2000系統，在火警狀態時，顯示盤前四位為首警地址，后兩位為本機一次碼。首警燈和火警燈亮；報警信息多于一條時，10s后循環顯示報警信息，前四位為報警探測器二次碼，后兩位為報警順序。按“自檢/調顯”鍵，可點查報警信息。
2.3 按下“節電/消音”鍵，即可消除報警聲音。當再次報警時，重新發出報警聲。
五、ZF-101火災顯示盤結構特征、安裝與布線

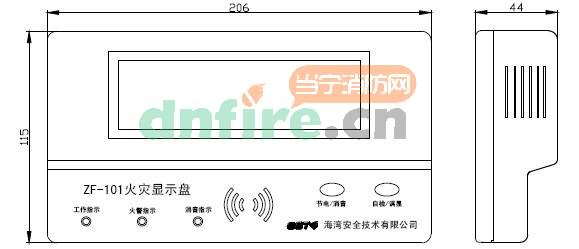

ZF-101 火災顯示盤的外形示意圖如圖

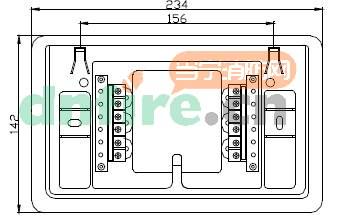

火災顯示盤配合專用安裝底座采用壁掛式安裝，其底座示意圖如圖
火災顯示盤與底座間可直接卡接，安裝顯示盤前可先將底座固定在墻壁上?；馂?zāi)顯示盤安裝示意圖如圖
火災顯示盤接線端子示意圖如圖
其中:
A、B：連接火災報警控制器的通訊總線端子
D1、D2：DC24V 電源線端子，不分極性
=：接地線端子
布線要求：DC24V 電源線采用阻燃BV 線，截面積≥2.5mm2；通訊線A、B 采用阻燃屏蔽雙絞線，
截面積≥1.0mm2。
