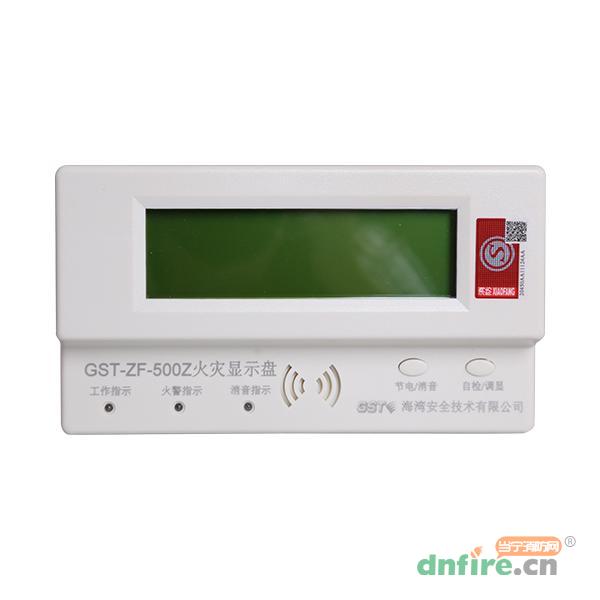

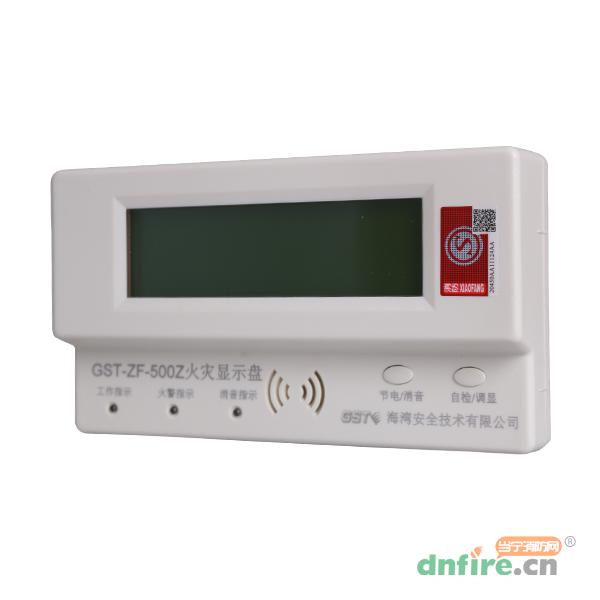

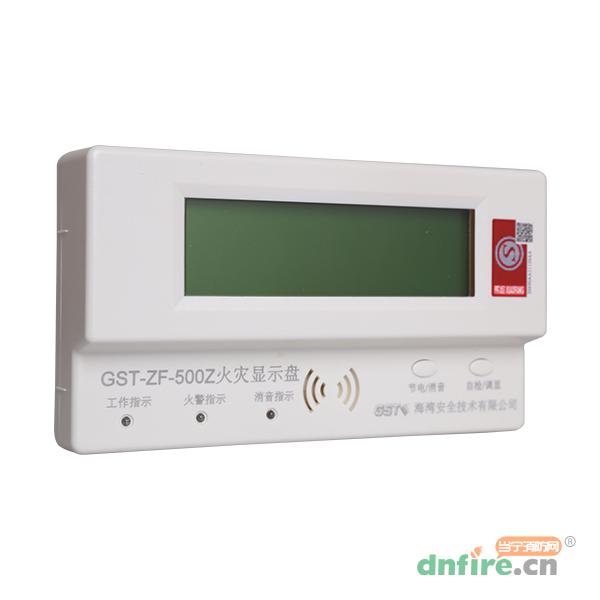

一、GST-ZF-500Z總線型火災顯示盤概述
GST-ZF-500Z火災顯示盤是用單片機設計開發的漢字式火災顯示盤，用來顯示已報火警的探測器位置編號及其漢字信息并同時發出聲光報警信號。它通過消防總線與GST200、GST500、GST5000及GSTN1500等火災報警控制器（以下簡稱火災報警控制器）相連，處理并顯示火災報警控制器傳送過來的數據。當用一臺火災報警控制器同時監控數個樓層或防火分區時，可在每個樓層或防火分區設置火災顯示盤以取代區域火災報警控制器。
二、GST-ZF-500Z火災顯示盤性能特點
1、樓層或獨立防火區內的火災報警顯示裝置
2、占用1個總線點，編碼范圍1-242，支持電子編碼器編碼
3、可替代GST-ZF-101/GST-ZF-500火災顯示盤產品賣點：
a、接口簡單——接入消防二總線，安裝成本降低十分之一以上
b、智能提示——自動識別并顯示報警源（來自手動報警按鈕或探測器）
c、功耗低——最大功率相比下降一半以上，更加節能省電
d、過壓保護——輸入端耐壓AC650V，避免誤操作的嚴重后果
e、消音人性化——支持現場或聯動控制器遠程消音，操作靈活
f、顯示多樣化——支持全部火警/用戶設定/相鄰樓層等顯示方式
g、安裝方便——增加安裝對位標識，減少限位卡鉤，電源蓋換成橡膠塞
三、GST-ZF-500Z總線型火災顯示盤技術參數
| 型號 |
GST-ZF-500Z |
| 功耗 |
靜態功耗≤0.36W，最大功耗≤1.2W |
| 顯示區域 |
全部火警+用戶設定+相鄰樓層 |
| 標準二級漢字庫 |
有 |
| 顯示容量 |
可跨回路顯示，120條火警信息 |
| 顯示方式 |
漢字信息 |
| 通訊方式 |
消防二總線，無極性 |
| 消音功能 |
現場+遠程 |
四、GST-ZF-500Z總線型火災顯示盤的安裝與布線
| 安裝方式 |
壁掛式安裝 |
| 接地線 |
不需要 |

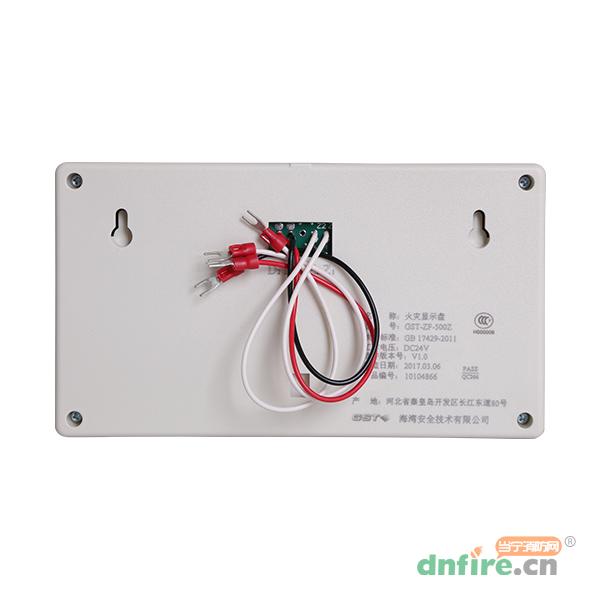

| 線制 |
四線制，2線無極性電源+2線無極性消防總線 |
| 電源線/通訊線防接錯功能 |
有 |

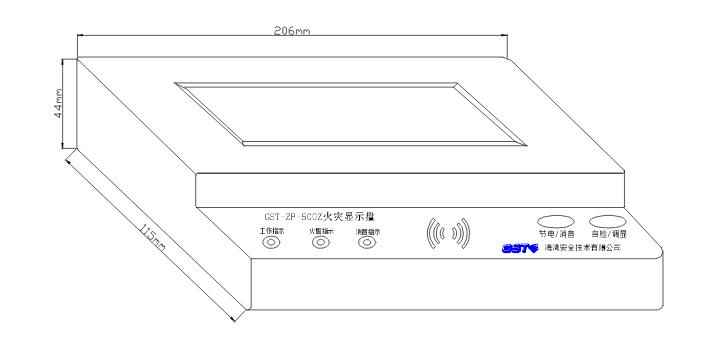

五、GST-ZF-500Z火災顯示盤外形尺寸
