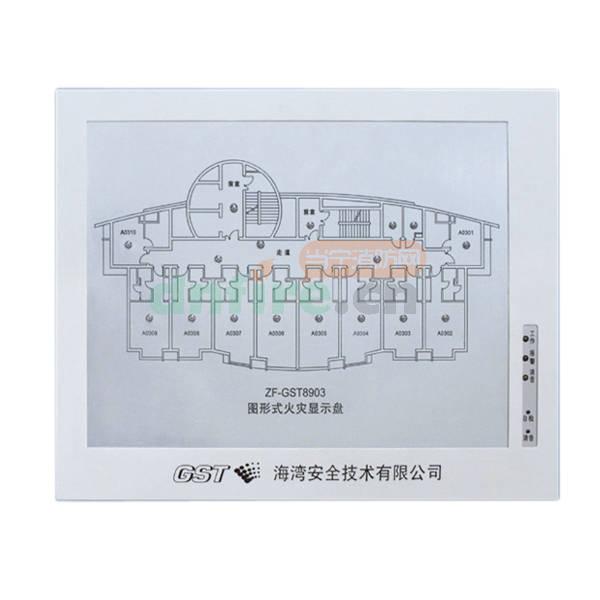

一、ZF-GST8903火災顯示盤概述：
特別提醒：ZF-GST8903火災顯示盤現已停止銷售，請搜索此產品的的朋友不要拍此鏈接，謝謝！
ZF-GST8903火災顯示盤（以下簡稱為火災顯示盤）是一種可用于樓層內或消防控制中心的火災報警顯示裝置。當消防控制中心的主機接收到建筑物內發生的火災后，產生報警，同時把報警信號傳輸?shù)桨l(fā)生火警區域的火災顯示盤上，火災顯示盤將產生報警的探測器的位置用指示燈顯示出來并發出報警聲響，以通知發生火警區域的人員。
二、ZF-GST8903火災顯示盤特點：
本顯示盤為非標產品，需按工程實際要求，并根據火災顯示盤所顯示報警區域的平面圖定制。
三、ZF-GST8903火災顯示盤工作原理：
火災顯示盤是用單片機設計開發的圖形式火災顯示盤，用來顯示火警探測器部位并同時發出聲光報警信號。它通過通訊總線與控制器相連，處理并顯示控制器傳送過來的數據。當用一臺火災報警控制器同時監控?cái)?shù)個樓層或防火分區時，可在每個樓層設置火災顯示盤。
根據工程需要可對系統進行設置。
1.火災顯示盤默認為全顯方式，收到用戶編碼和盤內指示燈編碼對應的報警信息后，將點亮對應報警指示燈，進入報警狀態。
2.火災顯示盤每個指示燈具有6位編碼，和控制器上的用戶編碼相對應，每位編碼均支持通配符，通配符代表任意數字。
3.火災顯示盤指示燈號和指示燈編碼的輸入。關閉火災顯示盤電源開關拿掉插針X1上的兩個短路塊，將BMQ-1B型編碼器的插頭插入插座XS1中。寫入火災顯示盤指示燈號及和指示燈編碼。輸入完成后再將兩個短路塊插在插針X1上的。打開電源開關，進入自檢過程，首先是聲音檢查，同時所有的指示燈點亮。自檢完成后，正常工作時只有工作指示燈亮。如果所有指示燈以2秒的周期閃爍，同時揚聲器發出故障報警聲，說明EEROM數據錯誤。
4.一般操作
1）在監控狀態下，只有工作指示燈亮，工作指示燈也有循檢指示功能（當主機循檢到火災顯示盤時，工作指示燈閃爍一下）。按下“自檢”鍵，火災顯示盤自動對顯示元件和聲音進行檢查。
2）當有火警發生時，顯示窗與探測器編碼相對應的指示燈點亮,如果是首警，與探測器編碼相對應的指示燈閃爍（周期為0.5秒）同時發出報警聲。按下“消音”鍵，可消除火災報警聲音。但再次報警時，消音狀態取消，重新發出報警聲。
3）EEROM故障狀態下，所有報警燈閃爍（周期為2秒）。同時揚聲器發出故障聲，需要重新編寫EEROM，寫入指示燈號和指示燈編碼。
5.編碼方法
1）需使用BMQ-1B型電子編碼器進行編碼。
進入和退出火災顯示盤編碼方式：將編碼器與火災顯示盤連接，在待機狀態下，輸入2、5、8和“功能”鍵，進入編碼器對火災顯示盤模式；執行完相應操作后，再次輸入2、5、8和“功能”鍵，將退出編碼器對火災顯示盤的操作模式。
2）地址碼的讀出和寫入：
（1）進入編碼器火災顯示盤模式，屏幕顯示“0”；
（2）按下“減小”鍵，顯示當前的地址碼；
（3）若更改地址碼，則可直接輸入要編寫的地址碼（1－64），按下“編碼”鍵，若編碼成功顯示“P”；
（4）按下“清除”鍵，可進行其它操作。
3）燈號及其二次碼的編寫：
（1）進入編碼器火災顯示盤模式，屏幕顯示“0”；
（2）輸入要編寫的燈號，按下“功能”鍵，屏幕顯示“L 燈號（1～256）”；
（3）如更改燈號，直接輸入要編寫的燈號，按下“功能”鍵；
（4）按下“功能”鍵，屏幕顯示“0”，輸入要編寫的二次碼（共六位，可輸入數字0～9或按“減小”鍵輸入通配符；通配符屏幕顯示“－”，表示該位二次碼可代表任何數字；輸入不足6位時，前面自動補零）；
（5）按下“編碼”鍵，若編寫成功，屏幕顯示“P”，編寫失敗屏幕顯示“E”；
（6）燈號及二次碼寫入成功后，屏幕顯示“L 下一個燈號”，可繼續修改；
（7）按下“清除”鍵，可進行其它操作。
4）燈號及其二次碼的讀出：
（1）進入編碼器火災顯示盤模式，屏幕顯示“0”；
（2）輸入要讀出的燈的序號，按下“讀碼”鍵，屏幕顯示“E 燈號”；
（3）按下“增大”鍵，將依次顯示二次碼的高四位、二次碼的低兩位；
（4）依次按下“讀碼”鍵，則從該燈的序號起以燈的序號從小到大的順序循環顯示：下一個燈的燈號及其二次碼、……、最后一個燈的燈號及其二次碼、“H 燈的總數”、第一個燈的燈號及其二次碼……。
五、ZF-GST8903火災顯示盤結構特征

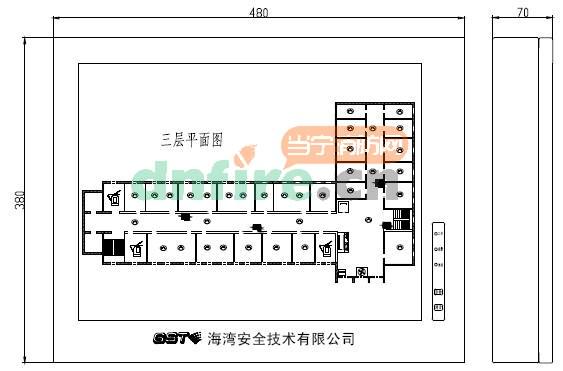

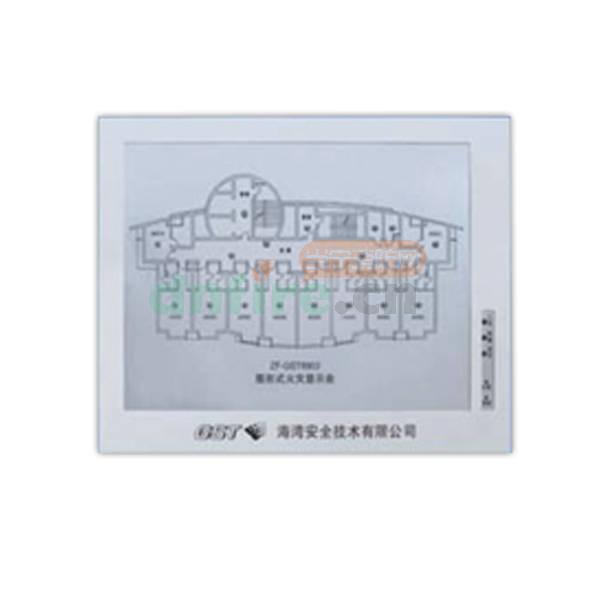

ZF-GST8903 火災顯示盤外形示意圖如圖
六、ZF-GST8903火災顯示盤結構特征、安裝與布線

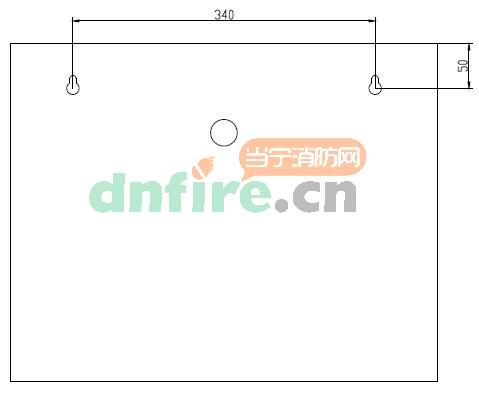

ZF-GST8903 火災顯示盤采用壁掛式安裝,可直接明裝在墻壁上，其背面的安裝孔如安裝示意圖如圖
火災顯示盤外接線端子示意圖
其中：
A、B：與火災報警控制器連接的通訊總線接線端子
24V：DC24V 供電線端子，不分極性
GNDG：接地線端子
布線要求：通訊二總線A、B 采用阻燃屏蔽雙絞線，截面積≥1.0mm2，屏蔽層與主板上“GNDG”
端子相接；DC24V 電源供電二總線采用阻燃BV 線，截面積≥2.5mm2。
