友情提醒：ZF-500火災顯示盤已停產，其替代產品為GST-ZF-500Z總線型火災顯示盤。
| 顯示方式 |
可顯示報警時間、設備號、設備類型、注釋信息 |
顯示容量 |
最多不超過126條漢字報警信息 |
| 線制 |
與火災報警控制器間采用有極性二總線連接，另需兩根DC24V電源供電線（不分極性） |
使用環境 |
溫度：0℃～＋40℃ 相對濕度≤95%，不結露 |
| 電源 |
采用DC24V電源集中供電 |
靜態功耗 |
≤2W，最大功耗≤5W |
| 外形尺寸 |
206mm×115mm×44mm |
|
|
一、ZF-500火災顯示盤概述：

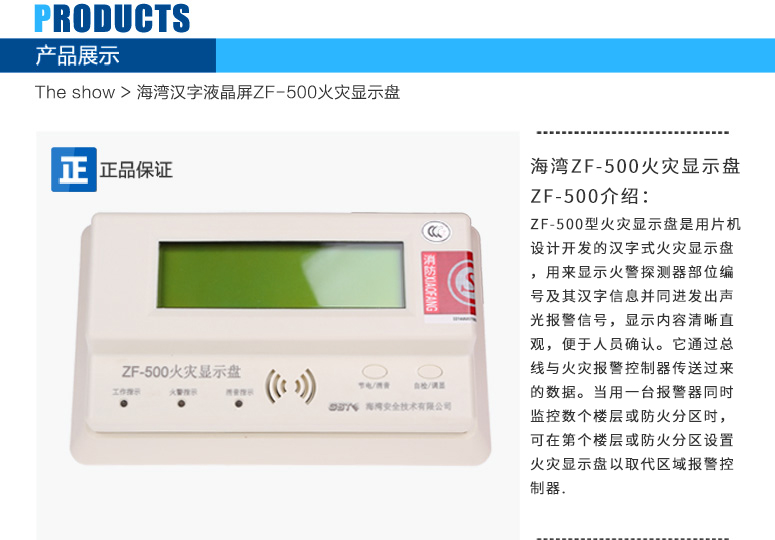

ZF-500火災顯示盤是用單片機設計開發的漢字式火災顯示盤，用來顯示已報火警的探測器位置編號及其漢字信息并同時發出聲光報警信號。它通過通訊總線與GST200、GST500及GST5000等火災報警控制器相連，處理并顯示控制器傳送過來的數據。 當用一臺報警控制器同時監控?cái)?shù)個樓層或防火分區時，可在每個樓層或防火分區設置火災顯示盤以取代區域報警控制器。
二、ZF-500火災顯示盤特點：
ZF-500火災顯示盤通過RS-485總線與火災報警控制器相連，每路RS-485總線最多可配接64臺火災顯示盤?；馂?zāi)顯示盤只能顯示火警信息，不能顯示故障、動作等其它信息?？赏ㄟ^(guò)火災報警控制器對火災顯示盤的顯示區域進行設定，可以顯示本層、本區或者全部信息。
三、ZF-500火災顯示盤技術特性：
1. 工作電壓：DC16.8V~DC27.6V
2. 顯示容量：最多不超過126條火警信息

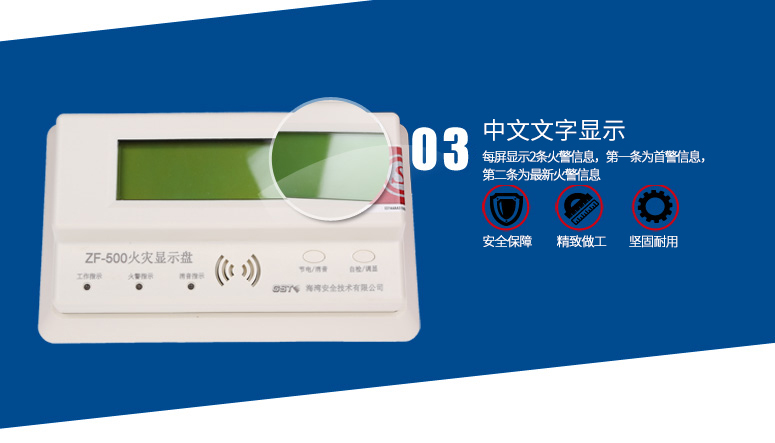

3. 顯示范圍：每屏顯示2條火警信息，第一條為首警信息，第二條為最新火警信息；按調顯鍵時，第一條為首警信息，第二條為調顯火警信息
4. 線制：與火災報警控制器采用有極性二總線連接，另需兩根DC24V電源供電線，不分極性
5. 使用環境： 溫 度：0℃～＋40℃ 相對濕度≤95%，不凝露
6. 靜態功耗≤2W 最大功耗≤5W
7. 執行標準：GB 17429-1998
四、ZF-500火災顯示盤結構特征及工作原理：
1. 結構特征

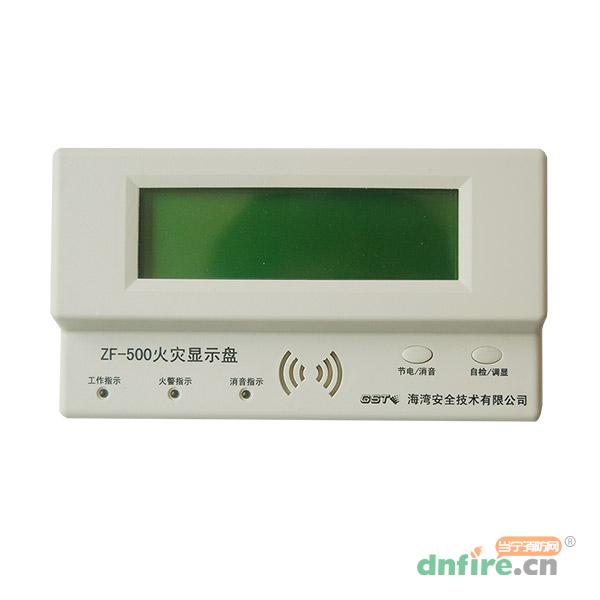

1.1. ZF-500火災顯示盤為壁掛式，整機外觀如圖1所示。
1.2. ZF-500火災顯示盤面板如圖2所示。
.jpg)
1.2.1. 按鍵說明：
a. “節電/消音”鍵：在監控狀態下，此鍵功能為 “節電”控制；在報警狀態下，此鍵功能為“消音”。
b. “自檢/調顯”鍵：在監控狀態下，此鍵功能為“自檢”；在報警狀態下，此鍵功能為“調顯”。

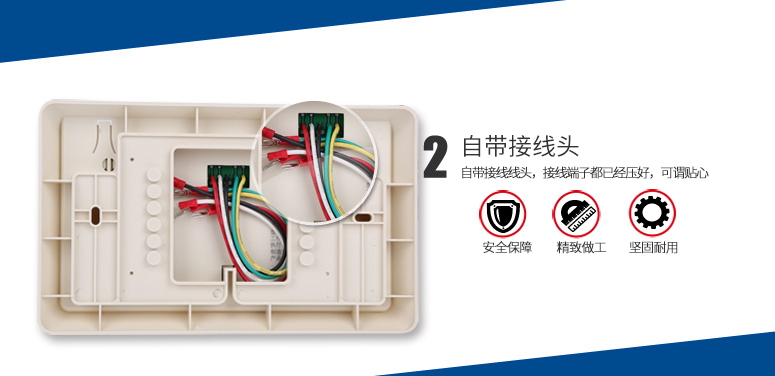

其中：
A、B：與火災報警控制器連接的通訊總線；
D1、D2：DC24V供電線，不分極性；
將火災顯示盤頂部的機殼蓋打開，可對設一次碼開關、液晶清晰度調節電位器以及電源開關進行操作。
2. 工作原理
本火災顯示盤采用51系列單片機，通過RS-485驅動芯片與控制器通訊。單片機驅動液晶屏顯示相應信息，并驅動相應的聲光指示。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請?jiān)诶锩娣胖靡粡埣垪l，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
無法對火災顯示盤注冊
答管理員：
首先接線對不對呢，這型號不可以接在回路中的哦
2020-04-01 23:16:59
問匿名用戶評論等級：
zf-500z都需要接什么線
答管理員：
2根電源線和2根信號線。
2016-12-26 16:41:22
問匿名用戶評論等級：
一個顯示器監管多條回路的話可以直接在回路總線上嗎
答管理員：
ZF-500是老型號的，ZF-500Z是可以接回路中的。ZF-500Z的相關技術問題可以電話聯系我們的技術人員哦，電話400-003-0119.
2016-10-22 16:51:31
問karon評論等級：
是不是直接接在通訊總線上（Z1 Z2）？
答管理員：
您好，新型海灣火災顯示盤可以直接連接在信號總線上，老款ZF-500只能通過專用控制線連接控制器，感謝您對當寧消防網的關注！
2014-11-12 21:53:48
問匿名用戶評論等級：
能否說說樓層顯示器和聲光報警器有何區別？?jī)烧吣芊窈隙橐皇褂茫?/p>
答管理員：
您好，樓層顯示器是用來顯示現場火警并報警，聲光報警器只是用來發出警報，兩者不能合為一使用，另：安裝的位置也不一樣
2014-05-25 18:55:40
問匿名用戶評論等級：
你好，請問zf-500火災顯示盤故障了需要開關機，開頭機健在那里？
答管理員：
您好，ZF-500顯示盤右上方有個小蓋，打開小蓋里面有個小開關可以將顯示盤關掉。購買消防器材就到當寧消防網，感謝您對當寧消防網的關注與支持！
2014-02-17 09:32:46
問dui評論等級：
貨已收到，很好
答管理員：
您好！感謝您對當寧消防網的關注！
2013-09-13 13:54:03
問jordan_bai評論等級：
產品性能不錯，顯示方式比較全面，支持一下！
2013-01-16 18:36:56
問juyiting評論等級：
這個裝電池嗎？
答管理員：
不是的哦，是用24V直流電哦。
2012-11-27 00:12:39
問juyiting評論等級：
這個用的很廣泛啊
答管理員：
恩，用的比較多，主要還是海灣用的多。
2012-11-20 02:17:42
