一、TCMK6207輸入/輸出模塊概述
TCMK6207輸入/輸出模塊可通過無極性二總線與消防聯動控制器通信，輸出端為有源輸出，為排煙閥、脫扣（24V）等強切消防設備提供短時電流，經輸?端檢測連接設備是否正常工作。
二、TCMK6207輸入/輸出模塊特點
1.輸出端為有源脈沖輸出。
2.輸入線路和輸出線路具有檢線功能，當線路發?短路故障或斷路故障時會報出故障信息。
3.輸?端為常開模式，適用于各種配套設備。
4.地址碼為電子編碼，可由電子編碼器事先寫入，工程調試簡便可靠。
5.采用微處理器實現信號處理，?數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
三、TCMK6207輸入/輸出模塊技術參數
| 額定工作電壓 |
DC24V |
| 工作電流 |
監視電流≤0.37mA報警電流≤0.8mA |
| 指示燈 |
輸?指示燈，紅?，巡檢時閃亮，動作時常亮輸出指示燈，紅?，動作時常亮 |
| 輸?檢線 |
常開檢線時線路發?斷路（短路為動作信號）時，模塊將向控制器發送故障信號 |
| 輸出檢線 |
線路發?短路、斷路時，模塊將向控制器發送故障信號 |
| 輸出容量 |
有源脈沖輸出，容量為26V/1.3A/50ms |
| 編碼方式 |
電?編碼方式，占??個總線編碼點，編碼范圍可在1?255之間任意設定 |
| 使用環境 |
??壓?：86KPa?106KPa溫度：-10℃?+55℃相對濕度≤95%，不凝露 |
| 外形尺寸 |
86mm×86mm×40mm(帶底殼) |
| 殼體材料和顏? |
ABS，瓷? |
| 重量 |
約135g（含底殼） |
| 安裝孔距 |
60mm |
| 執行標準 |
GB16806-2006《消防聯動控制系統》 |
四、TCMK6207輸入/輸出模塊結構特征與工作原理

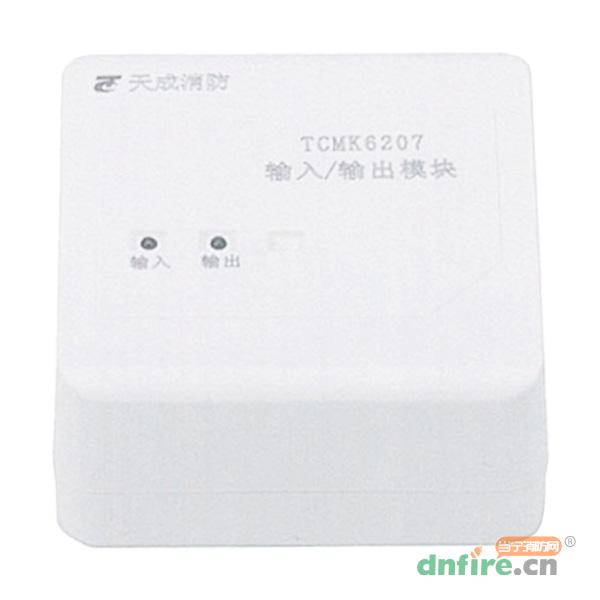

1.模塊的外形示意圖如圖所示
2.工作原理
模塊內嵌微處理器，微處理器實現與消防聯動控制器通訊、總線掉電檢測、輸出控制、輸?信號邏輯狀態判斷、輸入/輸出線故障檢測、狀態指?燈控制。模塊接收到消防聯動控制器的啟動命令后，輸出端釋放電能，同時點亮指?燈。模塊接收到設備傳來的回答信號后，點亮輸?指?燈并將該信息傳到消防聯動控制器。
