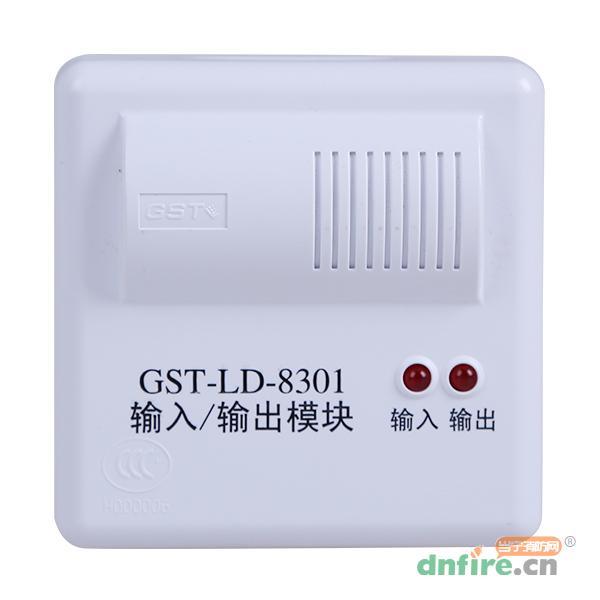

替代產品 GST-LD-8301A

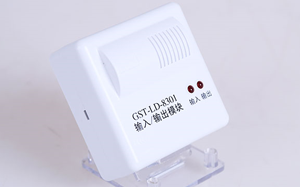

一、GST-LD-8301輸入輸出模塊的概述
GST-LD-8301(以下簡稱模塊)，主要用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。
二、GST-LD-8301輸入輸出模塊特點
●輸出可設置為有源輸出或無源輸出方式。
●輸入、輸出具有檢線功能。
●輸入端可現場設為常開檢線、常閉檢線或自回答方式，可與無源觸點連接。
●地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。
●電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

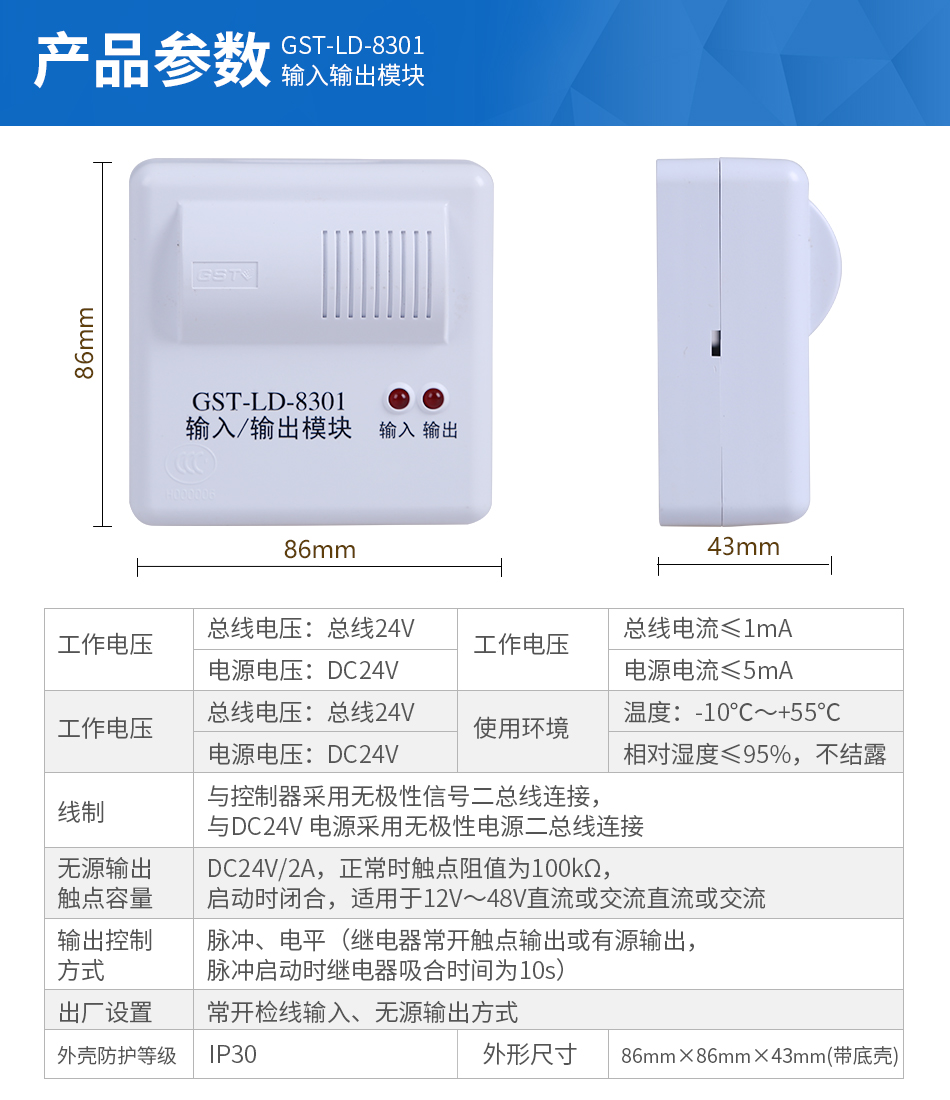

三、GST-LD-8301輸入輸出模塊技術特性
| 型號 |
GST-LD-8301 |
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V
電源總線電壓：DC24V 允許范圍：DC20V～DC28V |
| 工作電流 |
總線監視電流≤1mA 總線啟動電流≤3mA
電源監視電流≤5mA 電源啟動電流≤20mA |
| 輸入檢線 |
常開檢線時線路發生斷路（短路為動作信號）、常閉檢線輸入時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號 |
| 輸出檢線 |
輸出線路發生短路、斷路，模塊將向控制器發送故障信號 |
| 輸出容量 |
無源輸出：容量為DC24V/2A，正常時觸點阻值為100kΩ，啟動時閉合，適用于12V~48V直流或交流
有源輸出：容量為DC24V/1A |
| 輸出控制方式 |
脈沖、電平（繼電器常開觸點輸出或有源輸出，脈沖啟動時繼電器吸合時間為10s） |
| 指示燈 |
紅色（輸入指示燈：巡檢時閃亮，動作時常亮；輸出指示燈：?jiǎn)?dòng)時常亮） |
| 線制 |
與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接 |
| 使用環境 |
溫 度：-10℃～+55℃
相對濕度≤95%，不凝露 |
| 外形尺寸 |
86mm×86mm×43mm(帶底殼) |
| 殼體材料和顏色 |
ABS，瓷白 |
| 重量 |
約145g(帶底殼) |
| 安裝孔距 |
60mm |
| 執行標準 |
GB 16806-2006 |
四、GST-LD-8301輸入輸出模塊結構特征與工作原理

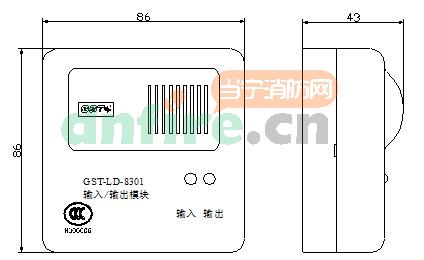

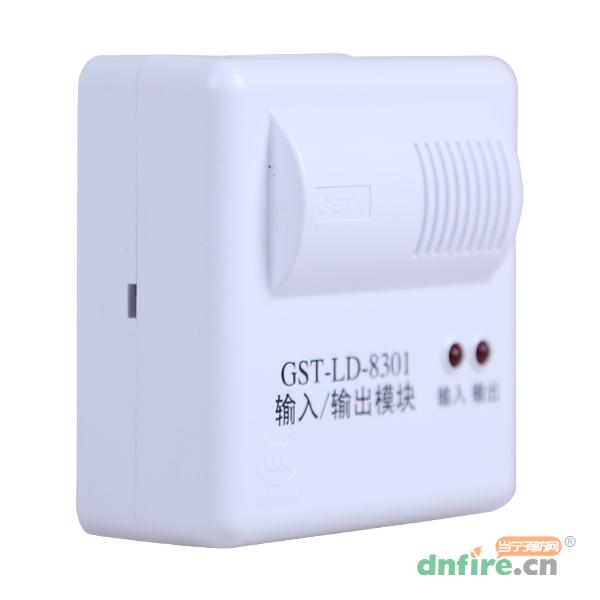

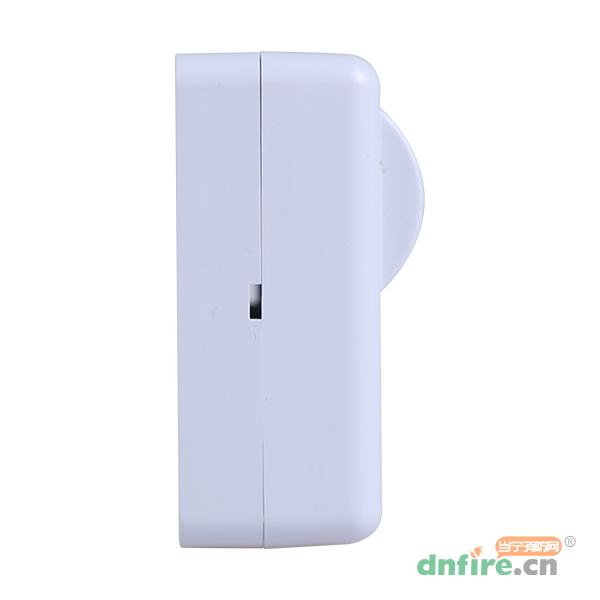

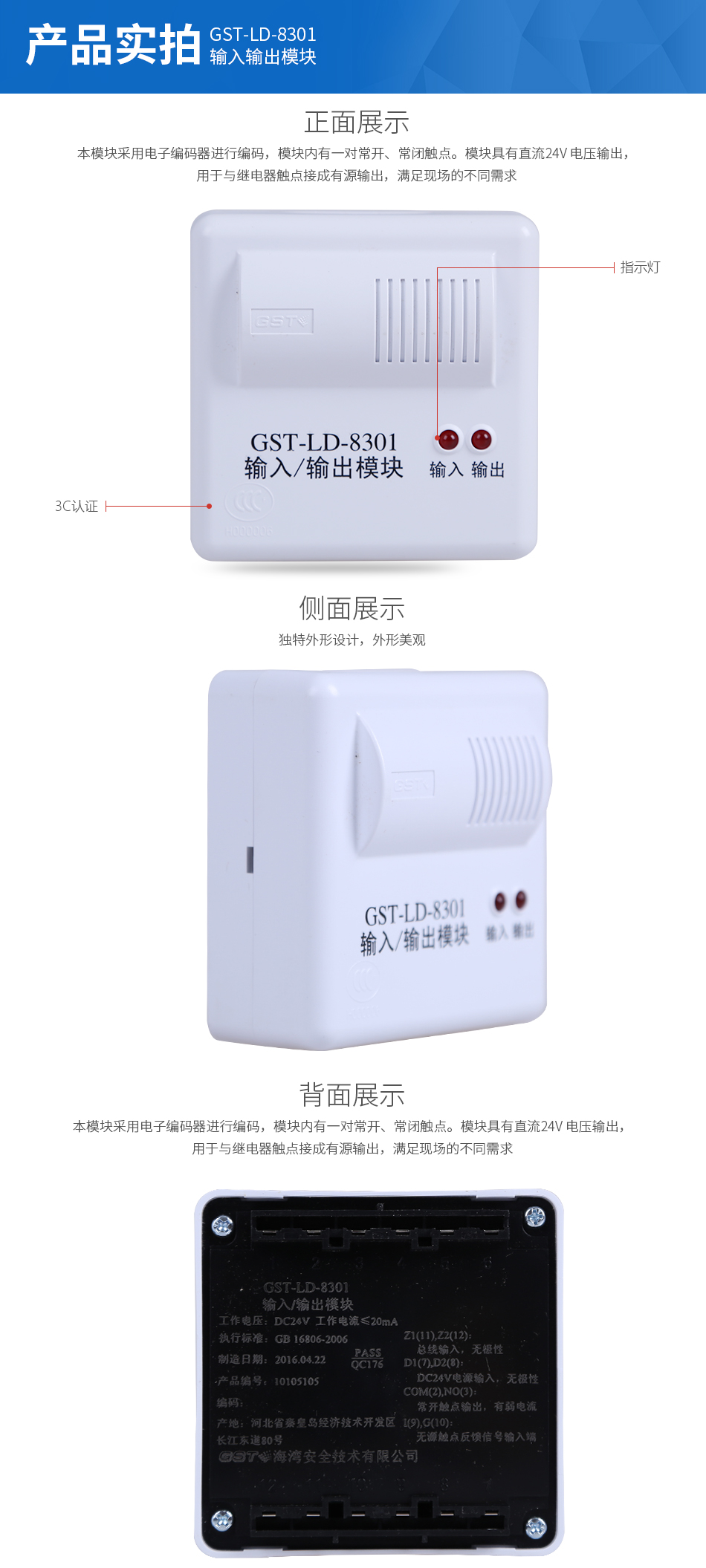

1.模塊外形示意圖如下圖所示。
2.工作原理
模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制。模塊接收到火災報警控制器的啟動命令后，吸合輸出繼電器，并點亮指示燈。模塊接收到設備傳來的回答信號后，將該信息傳到火災報警控制器。
五、GST-LD-8301輸入輸出模塊安裝與布線
警告：
1.安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

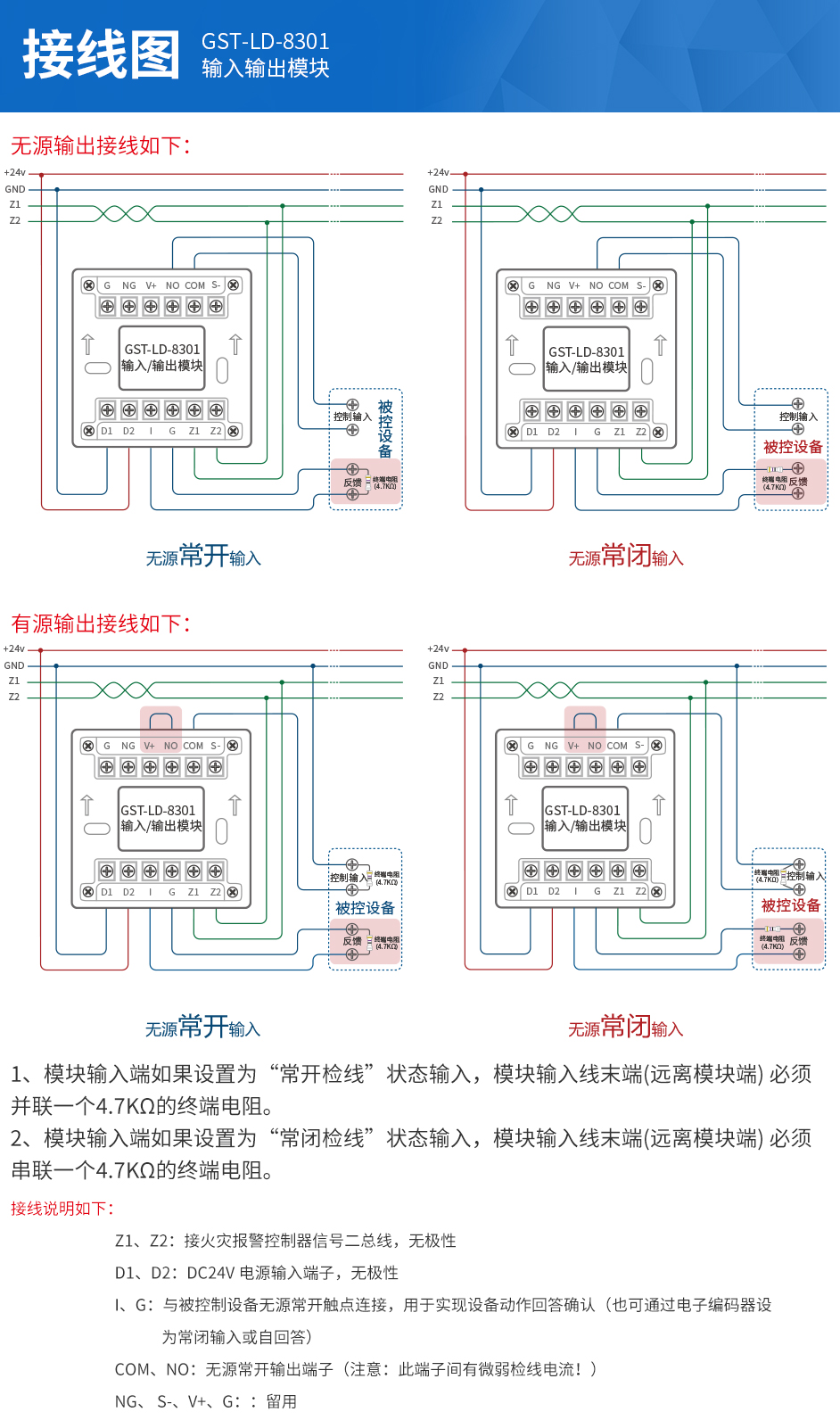

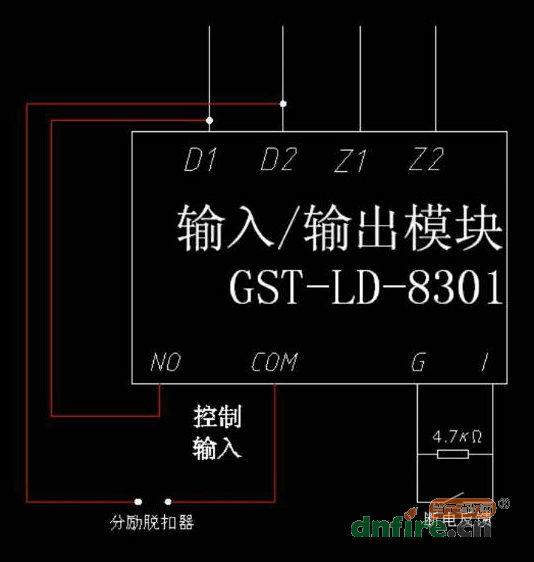

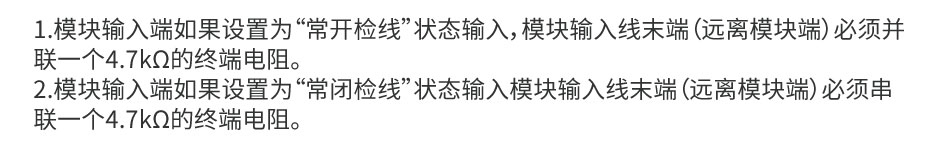

2.模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻（具體接線方法見應用方法）。
3.模塊為有源輸出時,G和NG、V+、NO應該短接，COM、S-有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管（具體接線方法見應用方法）。
安裝前應首先檢查外殼是否完好無損，標識是否齊全。
模塊采用明裝方式，底殼與模塊間采用插接式結構安裝，安裝時只需拔下模塊，從底殼的進線孔中穿入電纜并接在相應的端子上，再插好模塊即可安裝好模塊。

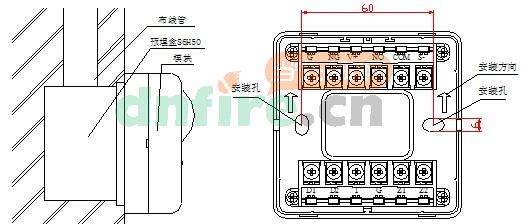

模塊采用線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝孔距為60mm，安裝示意圖如下所示。

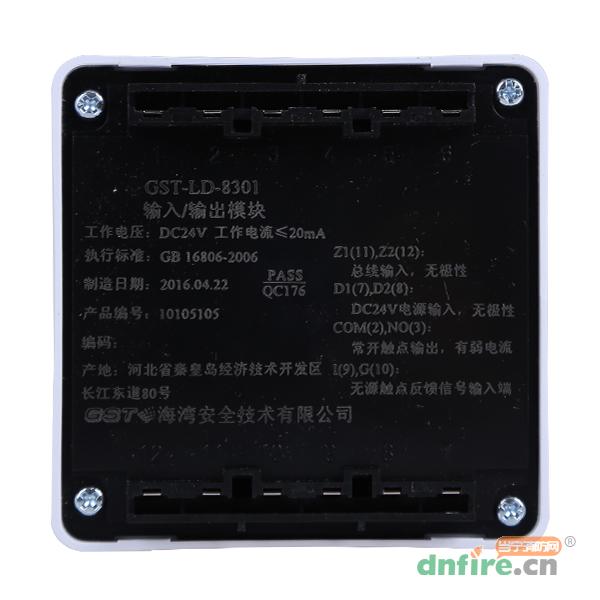

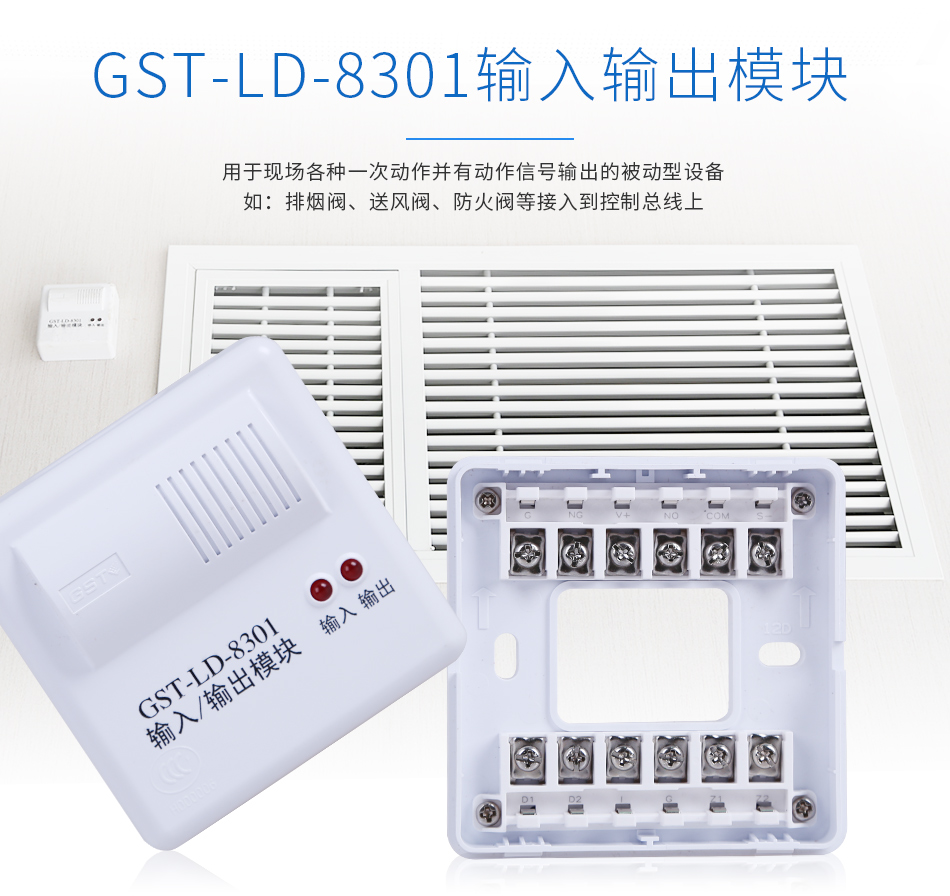

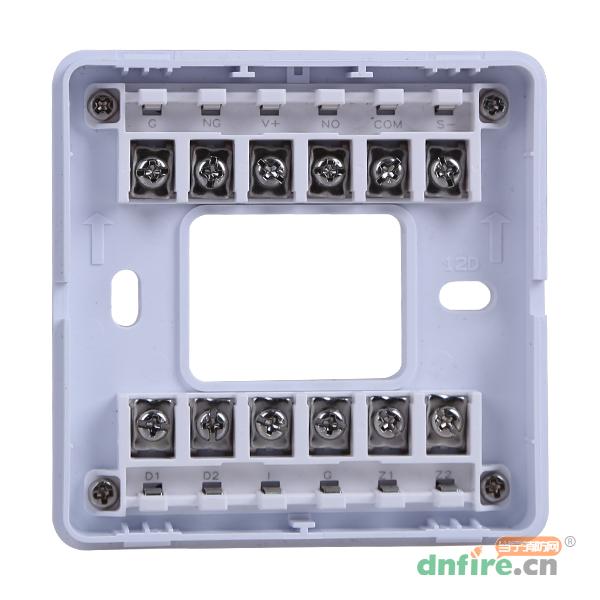

切換對外端子示意圖
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）
COM、NO：無源常開輸出端子（注意：此端子間有微弱檢線電流！?。。?/p>
NG、S-、V+、G：：留用
布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV線，截面積≥1.0mm2。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請?jiān)诶锩娣胖靡粡埣垪l，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
這個輸入輸出模塊能不能常閉輸出？如果可以，怎么接線？
答管理員：
需要加個繼電器就可以了
2021-11-20 18:50:07
問匿名用戶評論等級：
GST200多線模塊用什么型號的，并且主機到設備要幾根線
答管理員：
應該是ZD-01，主機到多線終端是3根線。本站有ZD-01產品的介紹及接線圖
2021-06-30 09:27:43
問匿名用戶評論等級：
一個輸入輸出設備能接多個受控設備嗎？
答管理員：
接多個的話可能會導致帶不動，輸出電流不夠。建議用多個模塊，或者用繼電器來解決。
2020-11-12 16:27:28
問匿名用戶評論等級：
此模塊能用于消防泵啟動嗎
答管理員：
可用于總線啟泵的
2020-08-14 19:41:31
問匿名用戶評論等級：
這類模塊能用于啟動消防泵或者風機嗎
答管理員：
可以的，總線聯動控制啟動的，當然你的報警系統得是海灣這個品牌的。多線的話不是用這模塊。
2020-08-06 05:03:11
問137****2632評論等級：
請問輸入輸出模塊是占多個編碼點??？一個還是兩個？
答管理員：
這款是一個點位的，海灣有款雙輸入輸出的是2個點位。
2019-08-19 10:11:46
問匿名用戶評論等級：

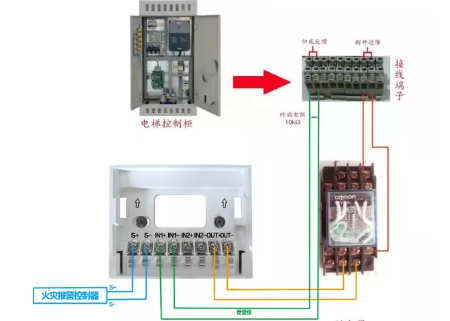

你好，我用輸入輸出模塊中間接了24V中間繼電器來控制消防的電動閥，廠家過來講的是24電源正極與NO連接，24電源負極于COM端子連接，然后NO和COM再接繼電器的啟動端子。和你上面V 接NO端子、COM直接接設備端子是一樣的嗎？
答管理員：
可以的。跳線方式不一樣而已
2019-03-06 10:23:34
問匿名用戶評論等級：
消防卷簾無源輸出8301怎么接線 是用ON、COM還是用繼電器有源轉無源
答管理員：
建議用繼電器轉，那兩觸點不是完全意義的無源，還是有微弱的檢線電流的。
2018-08-13 11:40:41
問匿名用戶評論等級：
當24v線路出現短路，會燒毀模塊嗎？會燒毀那一部分
答管理員：
對主機電源相關的部分有較大影響。模塊燒壞也是存在可能性的。詳細你也可以聯系我們技術400-928-6119
2018-08-10 07:55:24
問匿名用戶評論等級：
無源是什么意思
答管理員：
簡單來說就是不帶電壓的信號，干節點。
2018-04-29 08:48:49
