天成TCMK6207輸入輸出模塊接線圖

作者：當當日期：2024-07-03 09:17:03 瀏覽：4570

TCMK6207輸入/輸出模塊可通過無極性二總線與消防聯動控制器通信，輸出端為有源輸出，為排煙閥、脫扣（24V）等強切消防設備提供短時電流，經輸入端檢測連接設備是否正常工作。

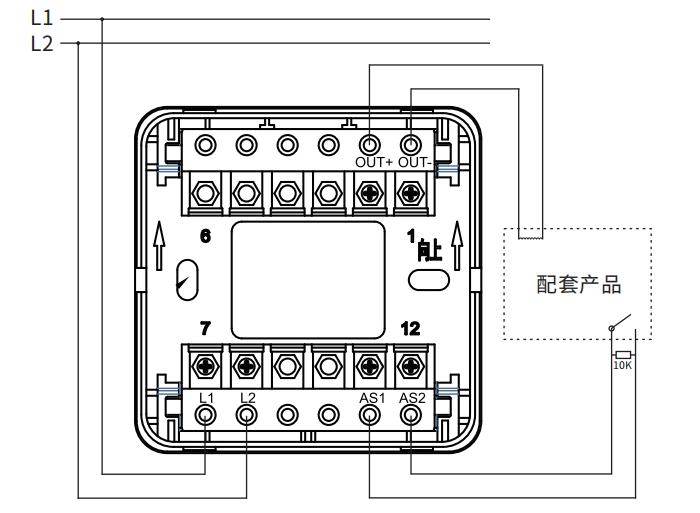

TCMK6207輸入輸出模塊接線圖：

TCMK6207輸入輸出模塊接線圖

　　L1、L2：無極性信號兩總線輸入

　　OUT+、OUT-：繼電器有源輸出觸點，容量為26V/1.3A/50ms

　　AS1、AS2：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為自回答）

注意：模塊的反饋輸入端具備斷線檢測功能，要求在其末端，常開點并聯一個10K的終端電阻，否則控制器將報出該產品反饋端故障；輸出線也具備斷、短線檢測功能。
