一、KZJ-956輸入/輸出模塊概述
KZJ-956型輸入/輸出模塊與二總線9000系列聯動控制器配套使用，主要對消防聯動設備進行輸出控制(如排煙閥、送風閥、防火閥等)，并可接收聯動設備的反饋信號，以判斷被聯動設備是否正常工作。
二、KZJ-956輸入/輸出模塊特點
控制與反饋功能兼?zhèn)洌号c二總線9000、9100系列聯動控制器配套，可對排煙閥、送風閥、防火閥等消防聯動設備輸出控制，還能接收設備反饋信號，便于判斷設備工作狀態；
智能穩定的工作模式：內置CPU，采用無極性智能二總線工作模式，數據處理穩定可靠，可有效降低布線成本和施工難度，提高系統穩定性；
低功耗運行：靜態電流＜0.6mA（省電模式），動作電流＜10mA，節能的同時減少了設備發熱，延長使用壽命；
輸出容量適配：輸出控制接點容量為2A DC30V，能滿足多數消防聯動設備的控制要求，可提供穩定驅動信號；

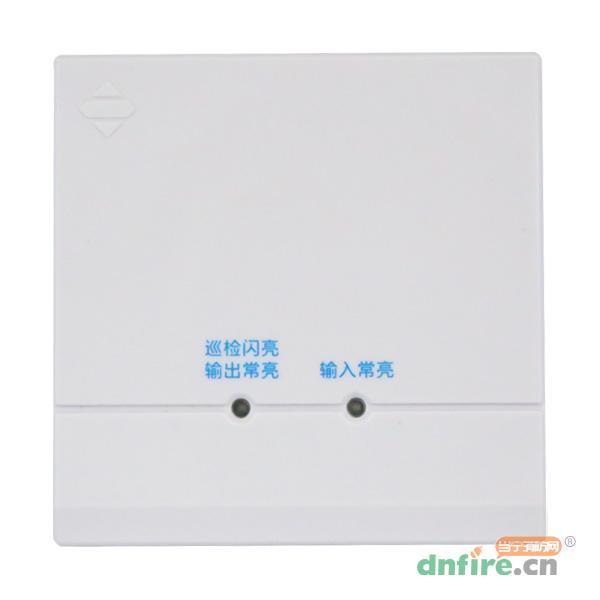

清晰狀態指示：巡檢狀態下，巡檢指示燈約每12秒閃亮一次；輸出狀態時，巡檢指示燈常亮；反饋狀態下，輸入指示燈常亮，便于工作人員實時掌握模塊工作狀態。
三、KZJ-956輸入/輸出模塊接線方法
采用內置終端負載時，接線方法如下圖(使用內置終端時接線示意圖)所示。動作后輸出干節點信號(即繼電器觸點)；
采用外接終端負載時，接線方法如下圖(使用外接終端時接線示意圖)所示。此時負載回路和反饋回路均必需并接黑色終端負載，模塊能識別負載回路的短斷路故障和反饋回路的斷路故障。

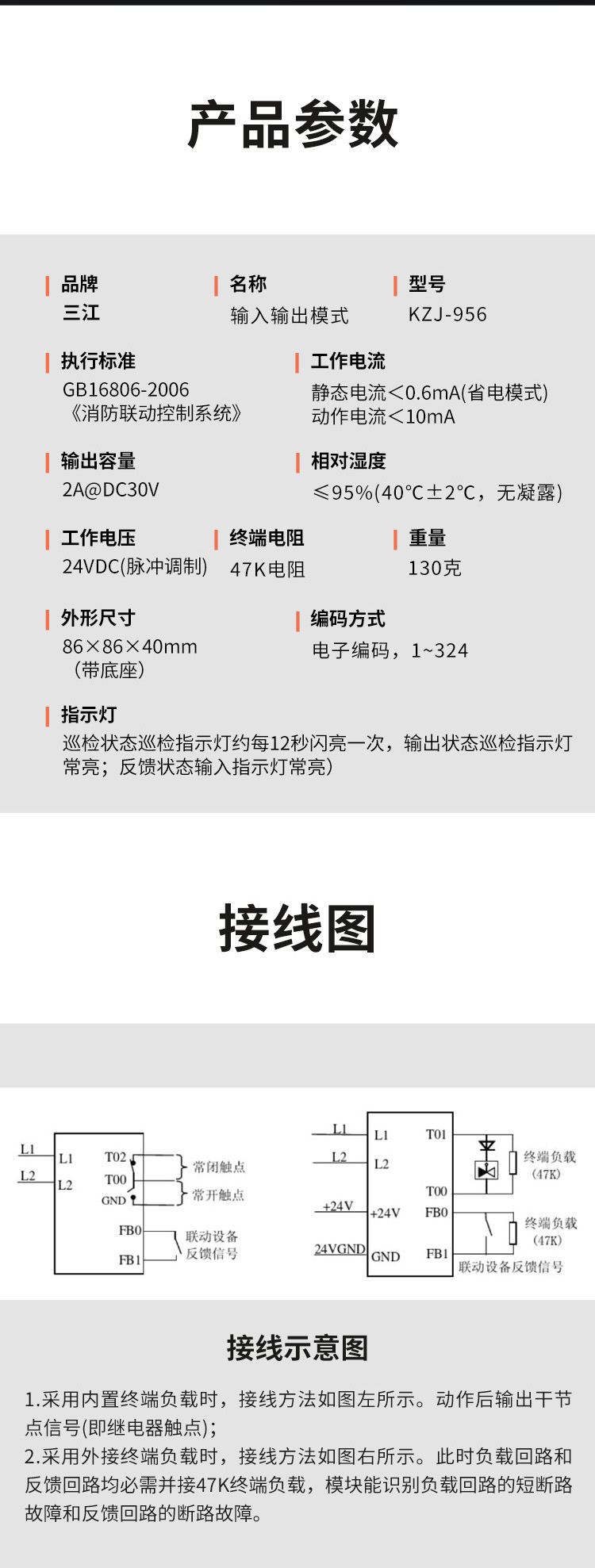

四、KZJ-956輸入/輸出控制模塊參數
| 工作電壓 |
24VDC(脈沖調制) |
| 工作電流 |
靜態電流＜0.6mA(省電模式);動作電流＜10mA |
| 工作指示 |
紅色狀態指示燈(巡檢時閃亮，動作時常亮)
反饋狀態指示燈(平時不亮，反饋信號輸入時常亮) |
| 輸出容量 |
2A@DC30V(節點容量) |
| 重量 |
約 130g |
| 殼體材料 |
阻燃 ABS(V0);白色 |
| 外型尺寸 |
86X86X40(mm) |
| 接線方式 |

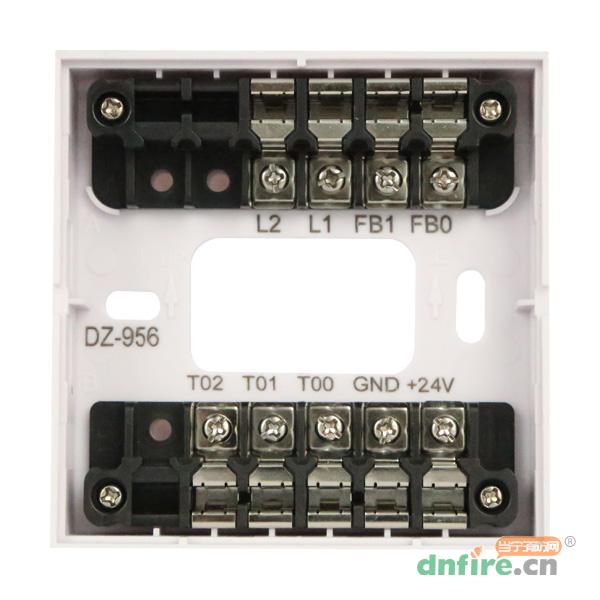

四線制(無極性信號線(L1,L2)+有極性電源線(DC24V,GND)) |
| 使用環境 |
室內，溫度 -10℃ - +55℃，相對濕度:≤95%(40℃ ±2℃無凝露) |
| 終端負載 |
47K 電阻 |
| 編碼方式 |
通過編碼器進行編碼，地址編碼 1 - 324 任選 |
| 配接主機 |
9000 系列控制器或 JB - QBL - MN/300 控制器 |

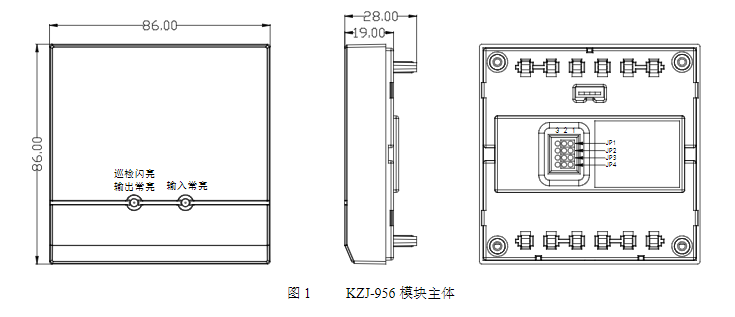

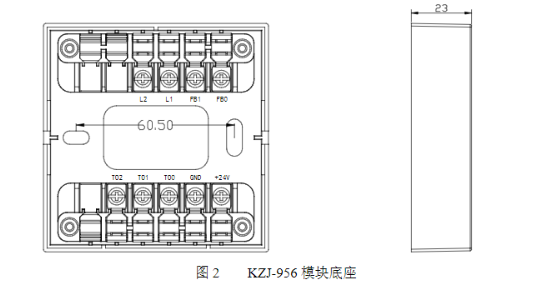

五、KZJ-956 輸入/輸出模塊外形尺寸圖
