一、JBF-141F-N輸入/輸出模塊特點：
特別提醒：JBF-141F-N輸入/輸出模塊現已停產，由JBF-3141輸入/輸出模塊替代，JBF-3141產品本身與JBF-141F-N沒有任何區別，請追求型號完全相同的朋友不要拍此鏈接，謝謝！
1、JBF-141F-N輸入/輸出模塊內置微處理器CPU；
2、采用SMT表面貼裝工藝；
3、電子編碼方式，可通過專用電子編碼器編址；
4、二總線，無極性，功耗低，最遠傳輸距離1500m，導線截面積為1.0-1.5mm2，對導線無特殊要求；
5、插拔式結構，可像安裝一樣先將底座安裝在墻上，布線后工程調試前再將輸出模塊插入底座；
二、JBF-141F-N輸入/輸出模塊技術指標：
1、工作電壓：19-24V(控制器提供，調制型)
2、工作溫度：-10…+60℃
3、貯存溫度：-30…+75℃
4、相對濕度：≤95%(40±2℃)
5、監視電流：≤0.3mA(24V)
6、報警電流：≤3mA(24V)
7、確認燈：監視狀態瞬時微亮，報警閃亮(紅色),設備動作后確認燈閃亮(綠色)
8、輸出觸點負載： DC30V/2A
9、外形尺寸：85mm長 × 85mm寬 × 42mm高
10、線 制：二總線，無極性

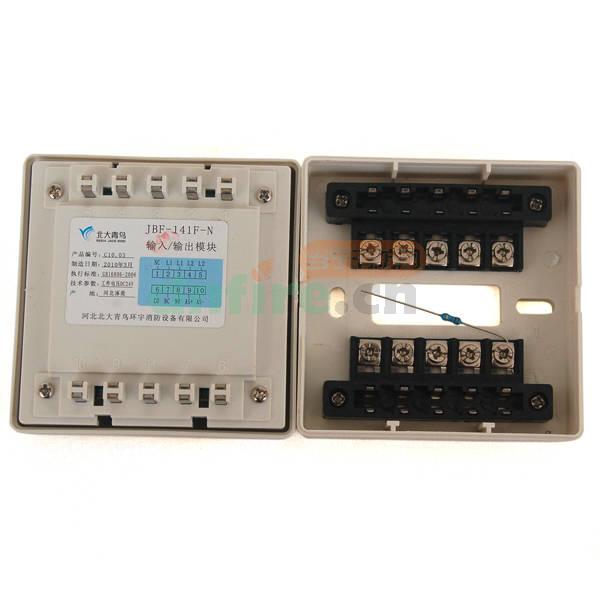

三、JBF-141F-N輸入/輸出模塊安裝與接線
JBF-141F-N輸入輸出模塊采用明裝方式，步驟如下：
1、在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm；
2、探測總線采用2×1.0-1.5mm2導線；
3、將總線L1、L2端接在端子上，接線無極性；
4、可輸出一組常開觸點或一組常閉觸點；
5、使用專用的編碼寫入器來設定地址碼(1-200)；
6、輸出模塊具有信號反饋輸入端，當受控設備動作后被控設備上的常開觸點(無源)閉合，由輸出模塊通過兩總線將動作應答信號傳送回控制器。

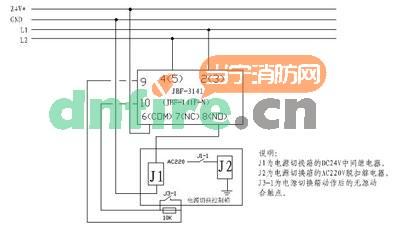

接線圖例：
JBF-141F-N輸入輸出模塊控制強切（分勵脫扣器）類設備接線。
注意事項：
JBF-3141（JBF-141F-N)輸入/輸出控制模塊觸點不能直接切換強電信號，如果需要切換強電，應通過增加DC24V中間繼電器實現；
使用中無論是否需要設備應答，都應在信號回答端（AS+、AS–）并聯10kΩ電阻，否則輸出模塊無法正常工作。
以上是JBF-141F-N輸入/輸出模塊的詳細信息，如果您對JBF-141F-N輸入/輸出模塊的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取JBF-141F-N輸入/輸出模塊的最新信息。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請?jiān)诶锩娣胖靡粡埣垪l，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
JBF-141F-N模塊，需要用青鳥哪款編碼器編碼？還是只能用老款的編碼器編？
答管理員：
6841編碼器應該可以，具體小編也拿不準，建議咨詢下技術人員確定下。
2024-09-28 21:51:34
問匿名用戶評論等級：
可以和3141通用嗎
答管理員：
3141可替代的，詳細你那現場主機型號啥的可以和我們聯系確認下，400-928-6119
2021-03-23 19:24:16
問匿名用戶評論等級：
你好，有沒有人幫我回答模塊底座接線的字母代表什么意思，比如co
答管理員：
NC、COM、NO是輸出接線端子，前兩個組合是常關，后兩個是常開。
2016-12-27 19:15:09
問匿名用戶評論等級：
這模塊反饋點應改接到常開還是常閉點
答管理員：
反饋為無源常開觸點。
2016-07-11 21:07:32
問匿名用戶評論等級：
輸入輸出模塊接水流指示器證明接啊，接上為什么主機上就掃不上點位啊，請教
答管理員：
您好，請確認模塊是否編碼，感謝您對當寧消防網的關注與支持！
2014-11-04 13:39:46
問匿名用戶評論等級：
外殼材料一般，安裝固定比較方便，需要注意信號反饋端需要加電阻。
答管理員：
謝謝您的友情提醒。
2013-01-16 23:00:26
問匿名用戶評論等級：
141輸入輸出模塊。用在水流指示上。怎么接啊
答管理員：
水流指示器用輸入模塊就夠了。
2012-10-25 15:45:24
問匿名用戶評論等級：
是老型號？有什么推薦可以使用的型號？
2012-10-13 01:23:03
問susan33評論等級：
JBF-141F-N輸入/輸出模塊[接收信號] 開關量 什么意思？
2012-10-10 18:55:12
問安安評論等級：
北大青鳥JBF-141F-N輸入/輸出模塊采購1個，可以編碼后寄給我嗎？
答管理員：
當然可以。不過你要先告訴我編多少號？
2012-09-26 01:31:26
