輸入輸出模塊接線跟雙輸入輸出模塊的有什么不同呢？下面我們列出海灣的GST-LD-8301和GST-LD-8303的接線做詳細的說明。GST-LD-8301模塊是輸入輸出模塊，GST-LD-8303是雙輸入輸出模塊。

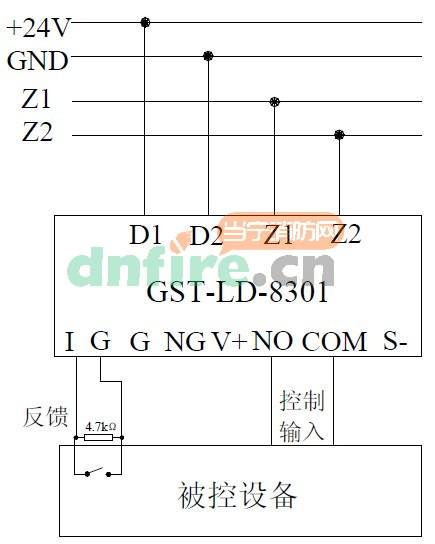

GST-LD-8301輸入輸出模塊的無源常開觸點的接線：

　　Z1、Z2：接火災報警控制器信號二總線，無極性

　　D1、D2：DC24V電源輸入端子，無極性

　　I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）

　　COM、NO：無源常開輸出端子（注意：此端子間有微弱檢線電流！?。。?/p>

　　NG、S-、V+、G：：留用

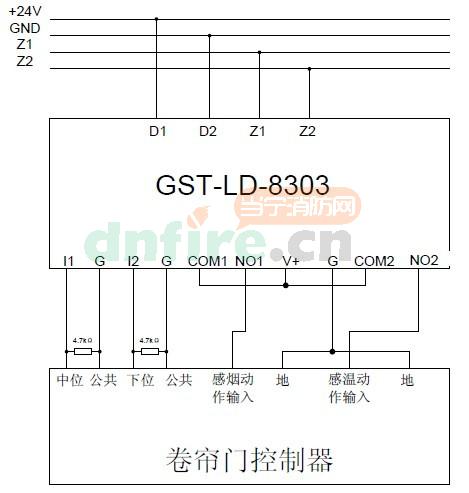

GST-LD-8303雙輸入輸出模塊的有源常開觸點的接線：

　　Z1、Z2：接火災報警控制器信號二總線，無極性

　　D1、D2：DC24V電源輸入端子，無極性

　　I1、G：第一路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）

　　I2、G：第二路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）

　　COM1、NO1：第一路無源輸出觸點

　　COM2、NO2：第二路無源輸出觸點

　　V＋、G：DC24V輸出端子，輸出容量為DC24V/1A
