特別提醒：SAN1800輸入輸出模塊現已停產，現用TX3208A代替。

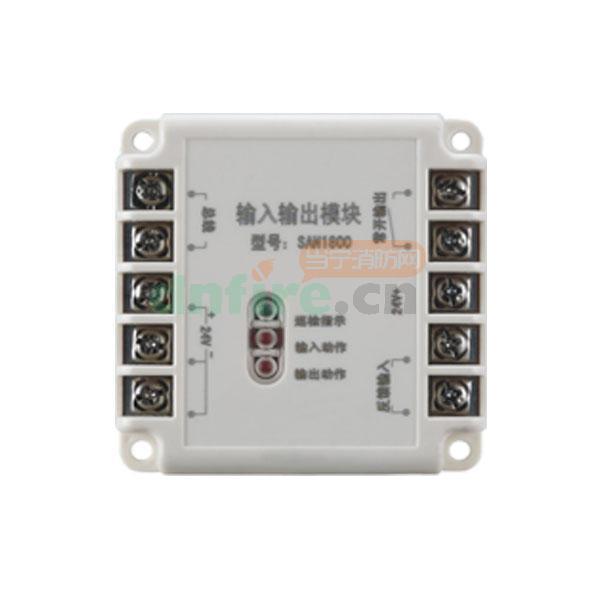

一、SAN1800輸入輸出模塊概述
SAN1800 輸入輸出模塊(以下簡稱模塊)符合最新國家標準GB16806-2006《消防聯動控制系統》的要求。具有動作信號輸出的被動型消防設備(如:排煙口、送風口、防火閥等)通過模塊連接到總線上，本產品能夠?qū)⒖刂破鞯穆?lián)動指令傳給受控設備，然后再將受控設備的動作反饋信號送回控制器。
本產品接線方便牢靠，外形小巧美觀，采用性能卓越的單片機，具有強大的分析判斷能力。本產品通過在其內部固化的運算程序，可自動對連接受控設備的控制線（斷路，短路）、反饋線（斷路、短路）進行檢測，并通過指示燈和信號端子給出狀態指示。
注意：對于反饋線必須在其末端配接一個終端電阻(10k-1w),否則控制器將報該產品“反饋線/24V”故障；對于控制線由于接有受控設備作負載，故無須配接終端電阻，不可斷開受控設備做試驗，否則控制器將報該模塊“控制線”故障。
二、SAN1800輸入輸出模塊特點
(1)可以直接安裝在預埋盒中
(2)內置產品的ID碼
(3)采用軟硬件濾波技術，提高了模塊的抗干擾能力
(4)二總線制，無極性
(5)PCB板全密封防護工藝
三、SAN1800輸入輸出模塊技術參數
(1)工作電壓：總線15-28V脈沖電壓，DC24V(21V-28V)
(2)工作電流：
1)總線靜態電流：≤0.6mA
2)總線動作電流：≤2.0mA
(3)線制：二總線，無極性；DC24V，有極性
(4)編碼方式:電子編碼
(5)模塊的狀態指示：
1)正常監視狀態：綠色巡檢燈周期性地閃亮
2)啟動指示：紅色輸出動作燈常亮
3)反饋指示：紅色輸入動作燈常亮，綠色巡檢燈常亮
(6)使用環境:溫度-10℃～50℃相對濕度≤95%RH，不凝露
(7)顏色:米黃色
(8)重量:約72g(含透明罩)
(9)外形尺寸：65mm×65mm×23mm(不含透明罩)
(10)執行標準：GB16806-2006
四、SAN1800輸入輸出模塊結構特征和工作原理：

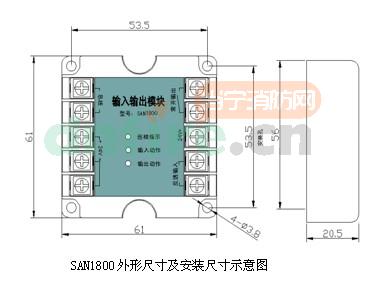

(1)模塊的外形尺寸及安裝尺寸如圖所示
.jpg)
(2)工作原理
控制器通過模塊間接控制受控設備的動作。受控設備動作后通過一對無源動作觸點給模塊一個反饋信號，模塊對其確認后會將該反饋信號再傳送給控制器，控制器上給出相應的報警顯示。本產品可自動完成對連接受控制設備的控制線、反饋線的斷線檢測。
五、SAN1800輸入輸出模塊安裝與布線
警告：安裝設備之前，請切斷回路的電源。
(1)安裝方法：

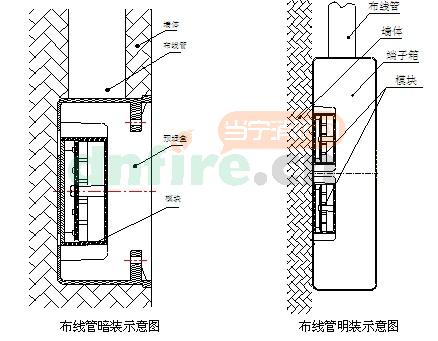

模塊可采用布線管明裝或布線管暗裝兩種方式。布線管暗裝時，將模塊安裝在86H50型標準預埋盒內，再裝上蓋板，如圖30所示；布線管明裝時，將模塊安裝在端子箱內，如圖31所示。
.jpg)
(2)接線方式:

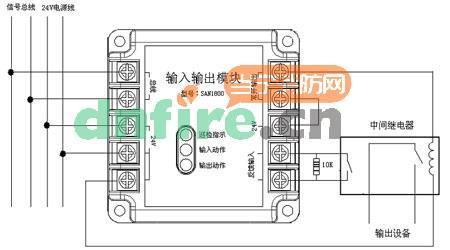

用SAN1800控制高壓大功率設備的連接方法

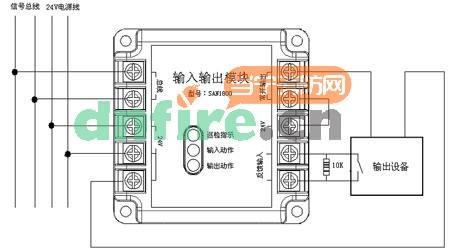

SAN1800控制低壓小功率設備
特別警告：由模塊直接控制的低壓小功率設備應滿足如下條件：
1.工作電壓范圍：18～30V（推薦采用24V）
2.工作電流：≤1.5A
(3)布線要求:總線(BUS)采用RVS-2x1.0mm2或1.5mm2線；DC24V電源線采用BV-2x1.5mm2或2.5mm2線，正極為紅色，負極為黑色；常開輸出線采用BV-2x1.5mm2或2.5mm2線，正極為紅色，負極為黑色；反饋輸入線采用RVS-2x1.0mm2或1.5mm2線。穿金屬管（線槽）或阻燃PVC管敷設。
六、SAN1800現場接線摸擬圖：
 |
 |
|
第一步：準備1組RVS2*1.5線(信號總線)，接入到SAN1800輸入輸出模塊的信號總線端。
|
第二步：1組BV2*2.5電源線，接入到輸入輸出模塊的24V電源端。
|
 |
 |
|
第三步：將被控設備的啟動信號反饋端，接入到輸入輸出模塊的信號反饋端。
|
第四步：將24V電源正極與常開點的NO端連接，然后從COM端和24V電源負極引出兩組線到被控設備。
|
