VLP空氣采樣探測器系列顯示模塊介紹

作者：VLP空氣采樣探測器　顯示模塊日期：2013-01-24 11:59:18 瀏覽：5596

　　VLP系列空氣采樣探測器的顯示模塊可安裝在探測器前面板上，也可使用遠程安裝盒或19英寸機架安裝在遠程場所。它顯示了煙霧濃度及指定探測器的四個報警階段。一排故障燈根據不同的設置而點亮，報告緊急故障、次緊急故障、區域故障和系統故障。
　　一臺探測器可連帶多達20個顯示模塊，然而每次顯示模塊只能報告一臺探測器的狀態(可以用20個顯示模塊顯示一臺主機的狀態，顯示模塊一次只能顯示一臺主機的狀態，而且只能是一對一的，見下圖)

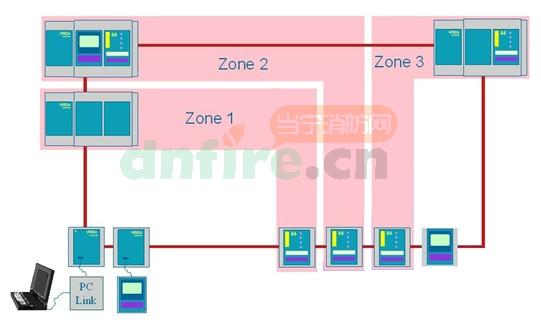

VLP探測器與顯示模塊的對應狀況說明

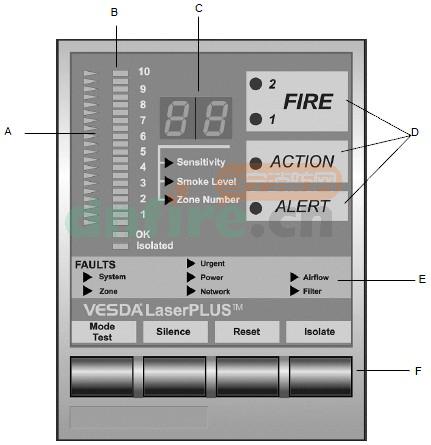

VLP空氣采樣探測器顯示模塊示意圖

圖注
A	報警閥值指示燈	D	報警LED燈
B	檢測到的煙霧濃度圖條	E	故障LED燈
C	數字顯示	F	按紐

“正常”LED 指示燈	在系統正常運轉時，“正常”指示燈持續點亮，表示系統功能正常。當此指示燈滅掉，嘟嘟警報聲響起，表示發生故障。
隔離指示燈	當探測器被隔離，且繼電器被停用，探測器無法進行報警輸出時，此指示燈點亮。顯示器可編程為每隔60秒發出嘟嘟的警告聲。
“報警級別”指示燈	“警告”:此指示燈點亮，表示煙霧濃度已高于“警告”的閾值。這就意味著探測器已確認了火災的極早期狀態和/ 或意味著該區域的煙霧濃度已超出正常值。 “行動”:此指示燈點亮，表示探測到的煙霧濃度已超過“行動”所設定的閾值，但還不能啟動一般火災報警響應程序。 “火警1”:此指示燈點亮，表示探測到的煙霧濃度已超過所設定的能夠啟動一般火警響應程序的閾值。這就意味著一場火災即將來臨或正在發生。如果與火災報警控制器(FACP)連接，它會啟動自動火災報警。 “火警2”:此指示燈點亮，表示一場火災正在發生。探測器與火災報警控制器連接可啟動自動滅火系統和疏散程序。
“煙霧濃度”圖條指示燈	此圖條是一個二十個級指示器，每級表示探測到的煙霧濃度增加了一個級別，這是與預設的火災報警級別相對應的。
“報警閾值”指示燈	此燈點亮就顯示了（ALERT）“警告”、（ACTION）“行動”和“火警1”的設置。“火警1”指示燈總是在最上方。
“故障”指示燈	故障燈點亮分別表示： “緊急故障”:有嚴重故障，需要立即進行處理 “系統故障”:故障出現在與顯示模塊連接的網絡上 “區域故障”:故障出現在由顯示模塊監控的VESDA 區域內 “電源故障”:在使用GPI （外部通用輸入控制）功能時，電源出現了故障 “網絡故障”:在VESDAnet 上有通信故障 “氣流故障”:進氣管中的氣流高于或低于可接受的氣流水平 “過濾器故障”:需要更換空氣過濾器
手動按鈕	通過這些按鈕可執行不同的系統功能，但不能對系統進行設置。系統管理員級可停用這些按鈕。 Mode/Test“模式/ 測試”按鈕(雙重功能): 選擇數字顯示模式，可顯示靈敏度、煙霧濃度或區域代碼。持續按住此按鍵超過2 秒鐘，執行指示燈測試功能。 “靜音”按鈕:按下此按鈕可使任何報警或故障靜音，也會停止告知故障或警報發生的LED 指示燈的閃爍。 “復位”按鈕:復位探測器上被鎖定的報警和故障。延時結束后，再次發出報警和故障信號。 “隔離”按鈕:從外部設備或系統對探測器進行隔離。(通常情況下，會在火災報警控制器上(FACP）發出隔離警報。) 注意：通常，通過隔離繼電器向火災報警控制器發出隔離信號。
數字顯示	“靈敏度”顯示: 顯示由所有點亮著的圖條所得出的煙霧濃度，此濃度經常與“火警1”的報警級別相對應。 “煙霧濃度”顯示: 顯示相關的VESDA 區域中的當前煙霧濃度，并用 %obs/m 來表示。 “區域代碼”顯示: 顯示模塊所對應的VESDA 區域代碼。注意：模式按鈕是用來選擇數字顯示器所顯示的參數。這些數值是點亮的LED 指示燈旁出現的相應參數的當前讀數。
