JB-QTL-9000型火災報警控制器(聯動型)與JB-QGL-9000型火災報警控制器(聯動型)內核構成及主要部件一樣，僅外部組成形式不同，其技術參數、技術指標及基本操作可參閱JB-QGL-9000說明。

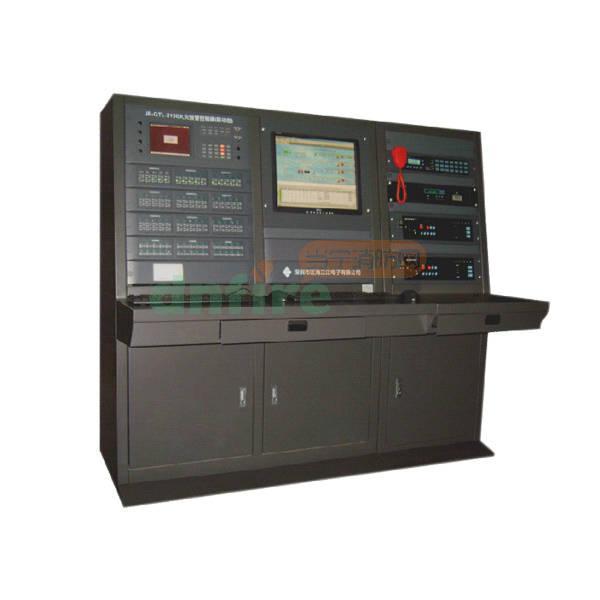

一、JB-QTL-9000型火災報警控制器(聯動型)產品介紹：
1.采用新一代高速微處理器，與傳統技術相比，數據處理速度提高100倍，數據存儲容量提高1000倍。
2.采用7.4'(640X480點陣)16灰度級中文液晶(LCD)。
3.操作界面采用仿Windows菜單及窗口界面。
4.使用標準P512計算機鍵盤、鼠標作為現場編程設備，操控靈活方便。
5.提供拼音中文輸入法和區位碼中文輸入法，實現自由中文輸入。
6.使用智能存儲卡(選配)，可復制或恢復系統的設置文件和歷史文件，方便設各維護。
7.配備多個高速CAN總線接口，數據傳輸高速可靠。
8.采用兩總線智能報警聯動模式，每個回路可連接324個智能報警點。
9.超大系統容量，最大單機容量:25920智能報警點(每回路板含兩個回路，單機可安裝40塊回路板)
10.支持20臺JB-QCL-9000控制器互聯，組網后最大系統容量:518400智能報警點。
11.可與JB-QGL-9000聯網。
12.可擴展多線聯動控制單元，最大容量4000點。
13.具備運行及報警記錄功能，歷史火警、歷史請求、歷史反饋、歷史故障、歷史操作各1000條。
14.用戶可自定義設備類型，方便系統集成。
15.引入虛擬接口板的概念，實現通用語義的聯動運算。
16.具備模塊的手動單點啟動/停止功能。
17.具備探測器/模塊的單點測試功能。
18.可連接專用微型打印機即時打印系統狀態。
19.可接入?yún)^(qū)域顯示盤、樓棟顯示盤或樓層顯示盤。
20.可連接CRT中文圖文終端直觀顯示發生火警、故障的部位。
21.可實行用戶的分級管理，給不同級別的用戶提供不同級別的系統操作權限。
22.系統可在現場進行軟件升級。
二、JB-QTL-9000型火災報警控制器(聯動型)主要技術指標：
1.執行標準:GB4717-2005《火災報警控制器》GB16806-2006《消防聯動控制系統》
2.系統供電:交流輸入，AC220V士20%，50Hz直流備電，DC24V，由兩節12V蓄電池串聯構成全密封免維護蓄電池組〔電池容量因主機容量不同而不同)
3.回路總線:無極性兩線制(L1、L2)，回路總線長度≤2000米，回路阻抗≤40Ω
4.使用環境:室內，溫度一10℃-+55℃，相對濕度-95%(40℃士2℃無凝露)系統主要組成部件
1.主控板:
主控板負責處理和分析系統中其它部件傳輸過來的數據信息，并根據數據分析結果，指揮系統中的其它部件執行相應的命令，如控制蜂鳴器開始火警鳴響等。
2.顯示板:
顯示板提供報警信息的主要輸出界面，同時提供日常的維護、查詢界面。
3.輸入設備
系統移植了標準計算機的外設接口，使用PS/2接口的鍵盤和鼠標作為輸入設備，極大地方便了用戶對系統進行設置。
4.電源
電源完成整個系統內部設備的供電。本系統采用24V輸出的專用消防設備電源，可提供主電故障、備電故障、備電欠壓、備電充電報警或反饋，并有良好的抗干擾特性。
5.接口板
接口板為探測器/模塊總線的驅動板，每個接口板包含2個回路。每個回路可驅動324個智能探測器或智能模塊。
6.探測器
系統中可接入本公司生產的多種智能型感煙、感溫探測器，主要的型號有JTY-GD-930,JTW-ZD-920等。
7.模塊

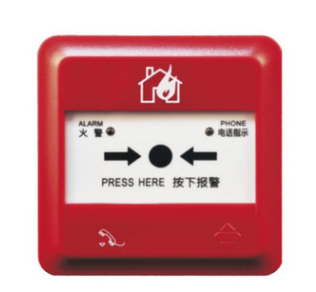

系統中可接入本公司生產的多種智能型模塊，主要的型號有輸入模塊JK-952,輸入模塊JS-951,輸出模塊KZ-953、輸入輸出模塊KZJ-956。同時還可接入智能型聲光警報器SG-991,智能手動報警按鈕J-SAP-M-960,智能消火栓按鈕J-SAP-M-961等。
8.總線手動控制盤
每個總線手動控制盤(簡稱手控盤或總線手控盤)包含30個手控按鈕，每個按鈕都可對應總線上的某個輸入輸出模塊或輸出模塊，按下按鈕即可完成輸入輸出模塊的手動啟動/停止操作。
9.多線聯動單元
每個多線聯動單元包含5路多線控制輸出，可控制5臺需要直接控制的關鍵設備，如消防水泵等。
10.打印機
系統將通過打印機將所有的報警信息打印出來，以各查詢。
11.顯示盤
顯示盤又被稱作樓層顯示盤，但本系統中擴展了顯示盤的用途，顯示盤可作為“區域顯示盤”、“樓棟顯示盤”或“樓層顯示盤”使用?？山尤氡鞠到y(tǒng)的顯示盤有JB-FSD-982。

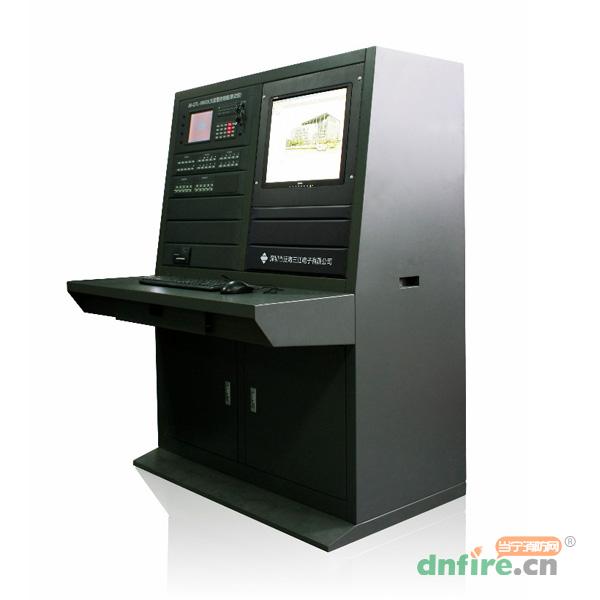

三、JB-QTL-9000型火災報警控制器(聯動型)外形及安裝尺寸：
