一、問題描述及原因分析

1．問題描述

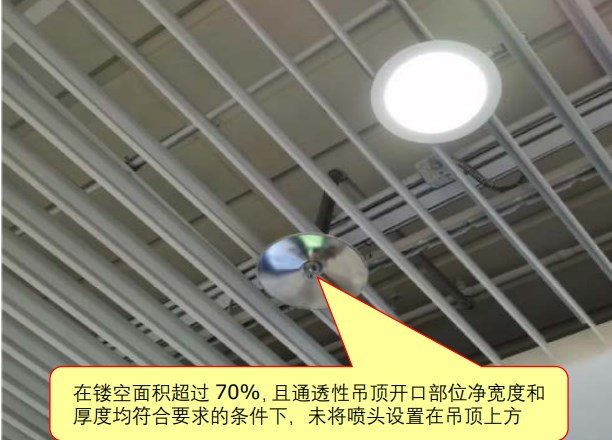

1）當鏤空面積超過70%時，在格柵吊頂下方設置噴頭；【圖示1】

2）當鏤空面積小于70%的，僅在格柵吊頂上方設置噴頭?！緢D示2】

圖示1

圖示2

2．原因分析

1）設計圖紙未明確說明網格、柵板類通透性吊頂在通透面積占吊頂總面積的比例小于70%的情況下，噴頭的設置要求；

2）網格、柵板類通透性吊頂一般為裝飾階段的二次設計，原施工圖中未著重表達。因此，容易疏忽遺漏；

3）責任主體對吊頂鏤空面積的認識不足，或認為吊頂下方設置噴頭會影響建筑裝飾美觀；

4）施工單位在施工時，未結合規范要求，僅按照設計平面圖進行施工，導致出現此類問題。

二、規范要求及正確做法

1．規范要求

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第7.1.13條第1、2款。【圖示3】【圖示4】

2．正確做法

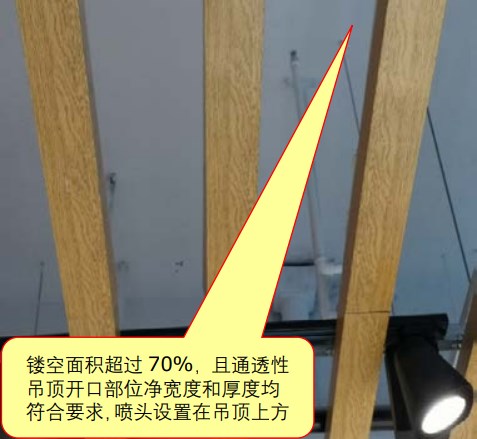

圖示3

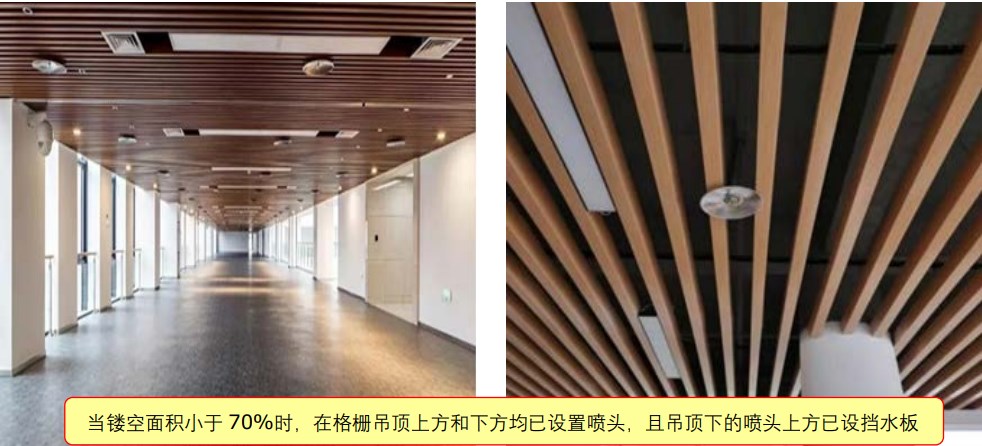

圖示4

三、應對措施及防治指南

1．施工單位應仔細查看圖紙，核查裝設網格、柵板類通透性吊頂?shù)膱鏊耐ㄍ该娣e占吊頂總面積的比例。

2．當通透面積占吊頂總面積的比例不大于70％時，吊頂?shù)?strong>上方和下方均應設置噴頭，且吊頂下的噴頭上方應設擋水板。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統設計規范》(GB 50084-2017)

第7.1.13條 裝設網格、柵板類通透性吊頂?shù)膱鏊?dāng)通透面積占吊頂總面積的比例大于70％時，噴頭應設置在吊頂上方，并符合下列規定：

第1款 通透性吊頂開口部位的凈寬度不應小于10mm ，且開口部位的厚度不應大于開口的最小寬度；

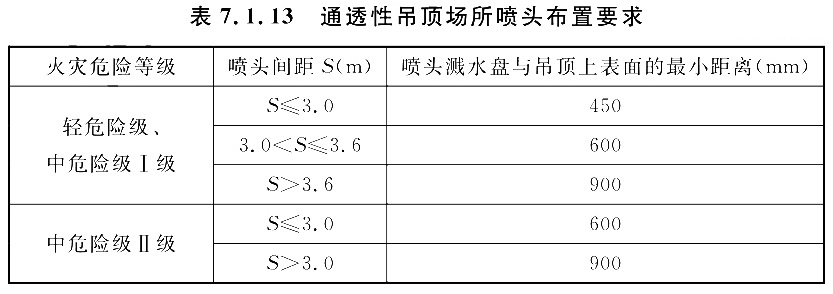

第2款 噴頭間距及濺水盤與吊頂上表面的距離應符合7.1.13的規定。
