一、F156∣ZST15標準響應噴頭介紹
F156型標準響應噴頭經久耐用，結構緊湊，無論安裝于明管還是吊頂，都實用美觀。頂部無法安裝管道時，邊墻型噴頭同樣具有實用美觀的特點。
F156型標準響應噴頭可配置嵌入式裝飾罩，兩片式結構的裝飾罩具有可調節功能，且安裝方便。
F156型標準響應噴頭采用NorbN5玱璃球*作為熱敏元件，玱璃球內裝有熱敏液體，玱璃球的特殊結構使其具有快速的熱響應特性。在常溫下，玱璃球內的液體液相與氣相共存，氣相呈現為氣泡。溫度升高，液體膨脹，氣泡越來越小，液體壓力升高。溫度繼續升高，液體膨脹及壓力升高導致玱璃球爆裂，打開水路，并通過濺水盤布水。

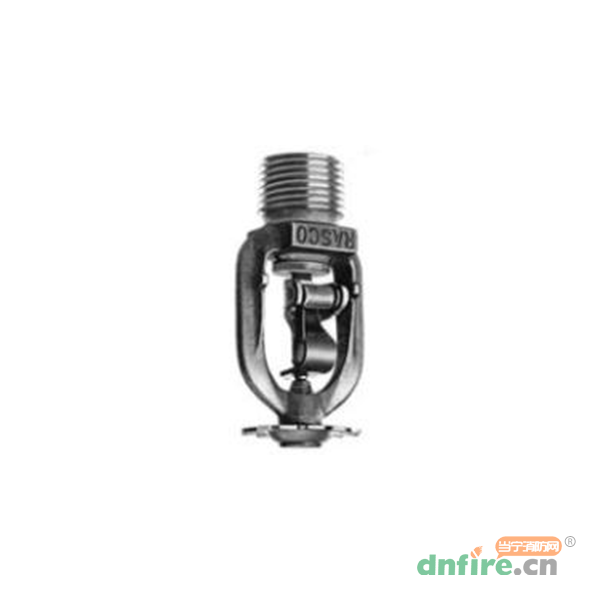

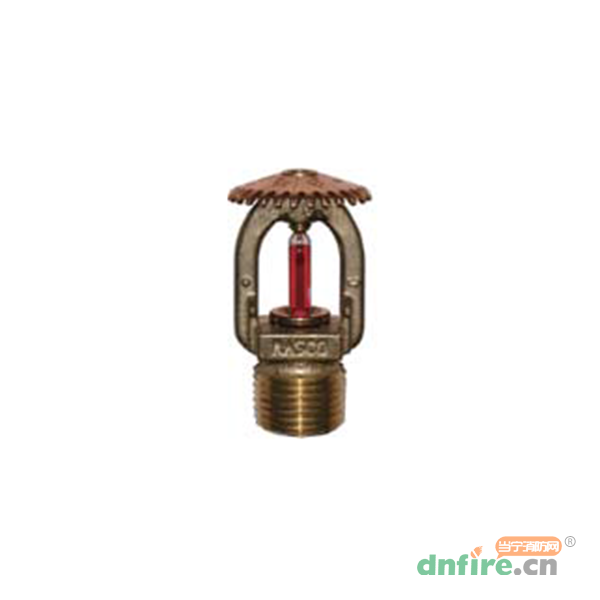

F156型噴頭有直立、下垂、水平邊墻及垂直邊墻等安裝位置。噴頭的額定動作溫度可以通過玱璃球內的液體色標進行識別。
*260℃噴頭采用Job5mm玱璃球。
二、F156∣ZST15標準響應噴頭設計參數
| K系數 |
響應時間 |
螺紋規格 |
最大工作壓力 |
最小工作壓力 |
| 80 |
標準 |
R1/2(15mm) |
1.2MPa |
0.05MPa |
| 注：100%工廠水壓測試，測試壓力3.45MPa。 |
三、F156∣ZST15標準響應噴頭安裝參數
| 安裝位置 |
SIN |
制造商型號 |
國標型號 |
噴頭高度 |
| 直立[1] |
RA1325 |
F156 SSU |
ZSTZ15 |
57mm |
| 下垂[1] |
RA1314 |
F156 SSP |
ZSTX15 |
57mm |
| 水平邊墻[2] |
RA1335 |
F156 HSW |
ZSTBS15 |
67mm |
| 垂直邊墻[3] |
RA1385 |
F156 VSW |
ZSTBP15 |
57mm |
| [1] CCC認證包括68℃,79℃,93℃,141℃,260℃。 |
| [2] CCC認證僅68℃。 |
| [3]無CCC認證。更多的CCC認證根據項目要求。 |
四、F156∣ZST15標準響應噴頭溫度等級
| 溫度等級 |
額定動作溫度 |
最大環境溫度 |
液體色標 |
| 普通 |
57°C |
38°C |
橙色 |
| 普通 |
68°C |
38°C |
紅色 |
| 中溫 |
79°C |
66°C |
黃色 |
| 中溫 |
93°C |
66°C |
綠色 |
| 高溫[1] |
141°C |
107°C |
藍色 |
| 超高溫[1] |
182°C |
149°C |
淡紫色 |
| 極高溫[1] |
260°C[2] |
246°C |
黑色 |
| [1] 不適用于嵌入式安裝。 |
| |
五、F156∣ZST15標準響應噴頭噴頭表面
| 標準表面 |
特殊表面 |
| 黃銅 |
特氟龍[9] |
| 鍍鉻 |
亮黃銅[2] |
| 聚酯涂層[6][7] |
黑色電鍍 |
| |
黑色噴漆[3] |
| |
米白色[3] |
| |
亮鉻色 |
| |
鍍鉛[3][4][8] |
| |
包蠟[3][4][5][8] |
| |
鍍鉛包蠟[3][4][5][8] |
| [1]其他表面根據訂單要求，客戶不能自行噴涂。 |
| [2]最高適用溫度93℃。 |
| [3]僅UL認證。 |
| [4]僅適用于68℃-93℃噴頭。 |
| [5]環境溫度不超過66℃，可以適用于141℃噴頭。 |
| [6]UL防腐訃證有白色和黑色表面，其他顏色根據訂單。 |
| [7]FM聚酯防腐認證適用于直立、下垂及水平邊墻噴頭，白色和黑色表面。 |
| [8]FM訃證僅適用于水平邊墻及垂直邊墻噴頭。 |
六、F156∣ZST15標準響應噴頭安裝說明
F156標準響應噴頭按照GB50261進行安裝，根據NFPA13標準或FM防損數據表設計的項目，同時參照其相應標準進行安裝。直立,下垂,水平邊墻及垂直邊墻型采用D型扳手安裝，下垂嵌入及水平邊墻嵌入型噴頭采用GFR2型扳手。注意：噴頭安裝扭矩為10.8-24.4N.m，請不要超過最大扭矩,否則可能導致噴頭損壞并導致泄漏。玱璃泡噴頭裝有橘黃色保護罩,防止安裝過程中造成噴頭損壞,應在系統完成水壓試驗后才去除保護罩。對于嵌入式噴頭安裝，裝飾罩內罩與噴頭一起安裝，最終才安裝外罩。
注：更詳細的安裝指導參見AZ400.A號資料。
