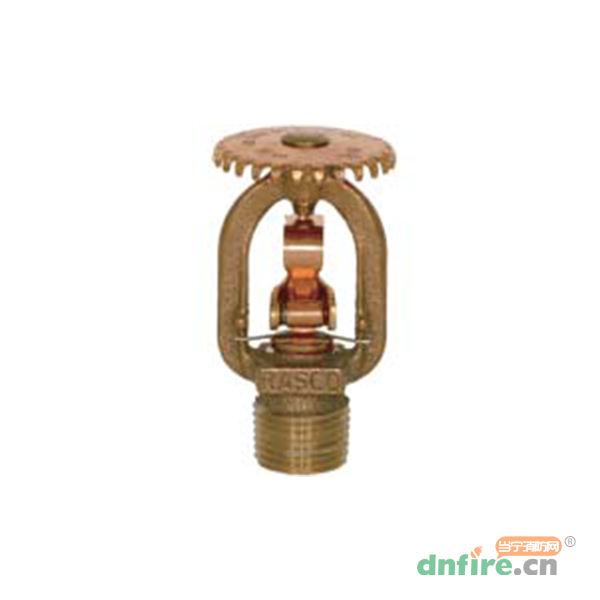

一、G56∣ZST15標準響應易熔合金噴頭介紹
G56型標準響應易熔合金噴頭結構強健，外形美觀，特別適用于明管安裝。頂部無法安裝管道時，邊墻型噴頭同樣具有實用美觀的特點。
G56型標準響應噴頭采用Reliable中心支撐壓縮式易熔合金結構，易熔合金被丌銹鋼球擠壓在圓柱內，當溫度升高到動作溫度時，圓柱內的易熔合金熔化，鋼球向圓柱內移動，受壓縮的杠桿將圓柱彈出，隨后所有支撐件從噴頭框架上脫離，打開水路，并通過濺水盤布水。除圓柱內為易熔合金外，噴頭所有其它部件均為青銅材質，最大程度度防止銹蝕。對特殊的環境還有鍍鉛、包蠟以及鍍鉛包蠟等噴頭表面。
G56型噴頭有直立、下垂、水平邊墻及垂直邊墻等安裝位置。噴頭的額定動作溫度可以通過噴頭框架的顏色標進行識別。
二、G56∣ZST15標準響應易熔合金噴頭設計參數
| K系數 |
響應時間 |
螺紋規格 |
最大工作壓力 |
最大工作壓力 |
| 80 |
標準 |
R1/2(15mm) |
1.2MPa |
0.05MPa |
| 注：100%工廠水壓測試，測試壓力3.45MPa。 |
三、G56∣ZST15標準響應易熔合金噴頭安裝參數
| 安裝位置 |
SIN |
制造商型號 |
國標型號 |
噴頭高度 |
| 直立[1] |
R1025 |
G56 SSU |
ZSTZ15 |
73mm |
| 下垂[1] |
R1015 |
G56 SSP |
ZSTX15 |
73mm |
| 水平邊墻[2] |
R1235 |
G56 HSW1 |
ZSTBS15 |
84mm |
| 垂直邊墻[3] |
R1285 |
G56 VSW |
ZSTBP15 |
73mm |
| [1] CCC認證包括570C,740C,1000C |
| [2] CCC認證僅740C |
| [3]無CCC認證。更多的CCC認證根據項目要求 |
四、G56∣ZST15標準響應易熔合金噴頭溫度等級
| 溫度等級 |
額定動作溫度 |
最大環境溫度 |
框架色標[1] |
| 普通 |
57°C |
38°C |
黑色 |
| 普通 |
74°C |
38°C |
- |
| 中溫 |
100°C |
66°C |
白色 |
| 高溫[1] |
141°C |
107°C |
藍色 |
| [1] 框架色標不適用于噴涂及電鍍的噴頭。 |
五、G56∣ZST15標準響應易熔合金噴頭表面
| 標準表面 |
特殊表面 |
| 青銅 |
亮黃銅[2] |
| 鍍鉻 |
黑色電鍍 |
| 白色[2] |
聚酯涂層[2] |
| |
鍍鉛 |
| |
包蠟[3] |
| |
鍍鉛包蠟[3] |
| [1]其他表面根據訂單要求，客戶不能自行噴涂。 |
| [2]僅UL認證。 |
| [3]環境溫度不超過66℃，可以適用于141℃噴頭。直立型及下垂型UL及FM認證，邊墻型僅UL認證。 |
| [4]僅直立型FM認證。 |
| 青銅、鍍鉻及白色表面適用于所有溫度等級，白色表面僅框架及濺水盤。 |
| 亮黃銅適用于74℃及100℃，僅框架、濺水盤及密封杯。 |
| 黑色電鍍適用于所有溫度等級，僅框架、濺水盤及密封杯。 |
| 聚酯涂層僅框架及濺水盤。 |
| 鍍鉛適用于74℃,100℃及141℃溫度等級。 |
| 包蠟及鍍鉛包蠟適用于74℃(純蠟),100℃(褐蠟)。 |
六、G56∣ZST15標準響應易熔合金噴頭技術規范
噴頭應是標準響應，標準覆蓋，流量系數K80，[直立型][下垂型][水平邊墻型]，UL,FM及CCC認證。噴頭框架應為青銅，螺紋規格R1/2(15mm)。熱敏元件采用中心支撐壓縮式易熔合金，不得采用焊接。噴頭額定工作壓力1.2MPa，溫度等級[57℃][74℃][100℃][141℃]，表面青銅。
七、G56∣ZST15標準響應易熔合金噴頭安裝說明
G56標準響應噴頭按照GB50261進行安裝,根據NFPA13標準或FM防損數據表設計的項目,同時參照其相應標準進行安裝.直立,下垂,水平邊墻及垂直邊墻型均采用D型扳手安裝。注意：噴頭安裝扭矩為10.8-24.4N.m,請丌要超過最大扭矩,否則可能導致噴頭損壞并導致泄漏。
