一、G5-56∣K-ZSTDY15快速響應隱蔽噴頭介紹
G5-56型快速響應隱蔽噴頭是一種外形美觀、應用廣泛的裝飾性噴頭，具有19mm的調節量，使安裝更加方便，并最大程度避免安裝誤差，可廣泛應用于辦公、酒店、餐廳等場所。
G5-56型隱蔽式噴頭采用Reliable快速響應易熔合金熱敏元件，并配備跌落式濺水盤。整個噴頭組件嵌入吊頂，并被一個平蓋板隱蔽。蓋板的螺紋提供19mm的可調節量。蓋板不其裙邊采用一般溫度等級57℃或74℃的焊料連接。當?shù)蹴敎囟壬?，連接蓋板不其裙邊的焊料熔化，蓋板脫落，使噴頭暴露于溫度升高的環境。隨之易熔合金噴頭的熱敏元件熔化，開啟水通道，導致濺水盤跌落到預定位置進行布水。

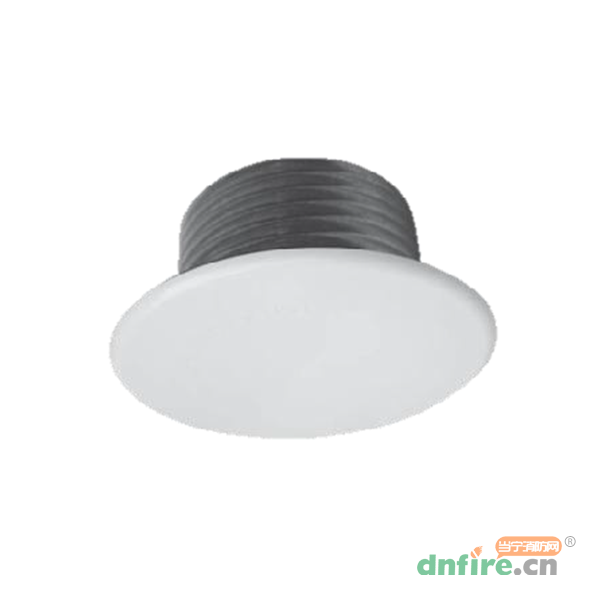

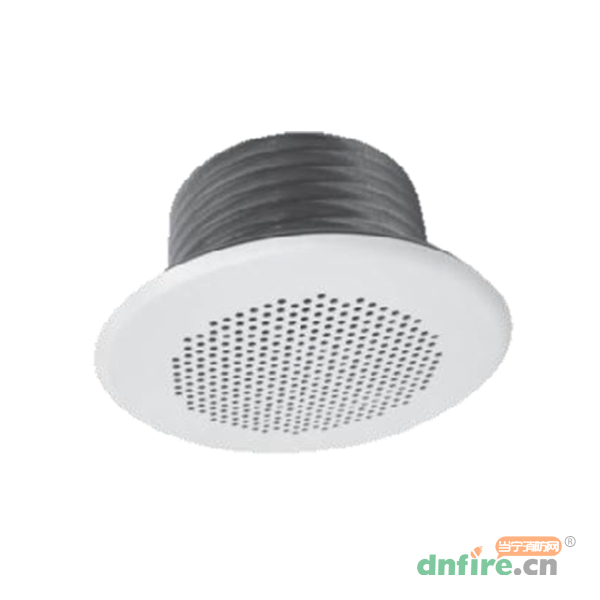

G5-56型快速響應隱蔽噴頭蓋板包括下垂型平板隱蔽、下垂微孔蓋板兩種型式。
二、G5-56∣K-ZSTDY15快速響應隱蔽噴頭設計參數
| K系數 |
響應時間 |
螺紋規格 |
最大工作壓力 |
最小工作壓力 |
| 80 |
快速 |
R1/2(15mm) |
1.2MPa |
0.05MPa |
| 注：100%工廠水壓測試，測試壓力3.45MPa。 |
三、G5-56∣K-ZSTDY15快速響應隱蔽噴安裝參數
| 安裝位置 |
SIN |
制造商型號 |
國標型號 |
調節量 |
| 下垂隱蔽[1] |
RA3415 |
G5-56 |
K-ZSTDY15 |
19mm |
| 微孔隱蔽[2] |
RA3415 |
G5-56 P |
K-ZSTDY15 |
19mm |
| [1] CCC認證包括74°C,100°C。 |
| [2]CCC認證包括74°C。更多的CCC認證根據項目要求。 |
四、G5-56∣K-ZSTDY15快速響應隱蔽噴溫度等級
| 溫度等級 |
噴頭溫度 |
蓋板溫度 |
最大環境溫度 |
| 普通 |
74°C |
57°C |
38°C |
| 中溫 |
100°C |
74°C |
66°C |
五、G5-56∣K-ZSTDY15快速響應隱蔽噴蓋板表面
| 標準表面 |
特殊表面 |
| 黃銅 |
青銅 |
| 白色噴漆 |
亮黃銅 |
| |
黑色電鍍 |
| |
黑色噴漆 |
| |
米白色 |
| |
亮鉻色 |
| [1]其他表面根據訂單要求，客戶不能自行噴涂。 |
六、G5-56∣K-ZSTDY15快速響應隱蔽噴技術規范
隱蔽型噴頭應是快速響應，標準覆蓋，流量系數K80，下垂平板隱蔽，UL,FM及CCC認證。噴頭配備跌落式濺水盤和可調式平蓋板，蓋板直徑84mm，并能提供19mm調節量，以彌補施工誤差螺紋規格R1/2(15mm)。熱敏元件采用快速響應易熔合金，噴頭額定工作壓力1.2MPa，噴頭溫度等級[74℃][100℃]，蓋板溫度等級[57℃][74℃]。蓋板表面白色。噴頭必須提供塑料保護帽，以防止在施工中損壞濺水盤和熱敏元件。
注釋1：隱蔽型噴頭勱作包括蓋板及噴頭兩個過程，響應時間相對于非隱蔽噴頭長，所以丌建議采用5mm玻璃泡的隱蔽噴頭，而3mm玻璃泡也顯得較慢，所以Reliable開發出更快的快速響應易熔合金的隱蔽型噴頭，使小火即得到控制。同時快速響應易熔合金噴頭比3mm玻璃泡快約20%。
注釋2：隱蔽型噴頭的調節量是一個非常重要的參數，因?yàn)槭┕ぶ写嬖谝欢ǖ恼`差，如短立管的長度，配水管及吊頂?shù)母叨日`差，螺紋的安裝誤差等都會影響安裝效果。而充分的調節量則可最大程度彌補安裝誤差。ReliableG5隱蔽型噴頭的調節量為19mm，相對于其他制造商12.7mm的調節量多出6.3mm。
七、G5-56∣K-ZSTDY15快速響應隱蔽噴安裝說明
警告：請勿將隱蔽噴頭安裝于正壓吊頂?shù)膱龊稀?/p>
噴頭采用FC型噴頭扳手安裝。
在吊頂處開一個直徑為67mm的孔，將扳手伸入噴頭罩杯，直到扳手套筒不噴頭本體完全貼合，然后擰緊噴頭。當伸入或移去扳手時，務必小心以防損壞噴頭。千萬丌要扳擰噴頭和罩杯的其他任何部位。最后用手按順時針方向安裝蓋板，直到蓋板緊貼吊頂。
注意：噴頭安裝扭矩為10.8-24.4N.m,請丌要超過最大扭矩,否則可能導致噴頭損壞并導致泄漏.
噴頭配備保護罩，防止在運輸、搬運或安裝過程中損壞濺水盤。安裝時拆除保護罩，然后再裝上保護罩，直到蓋板安裝完成。
