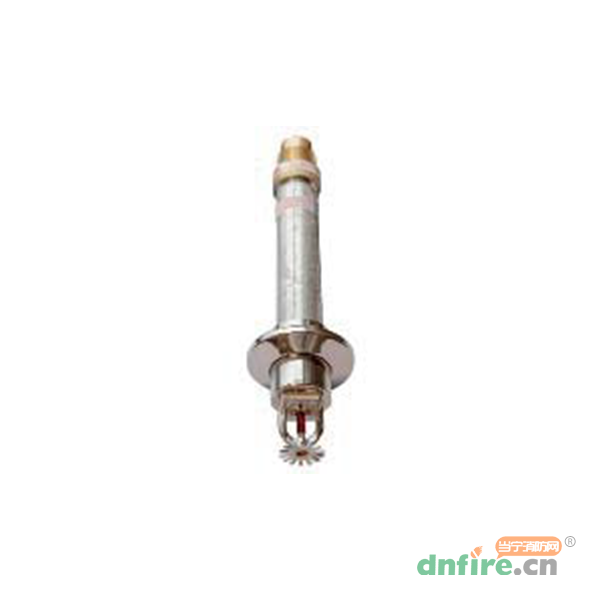

一、F3-80∣ZSTDG20標準響應干式噴頭介紹

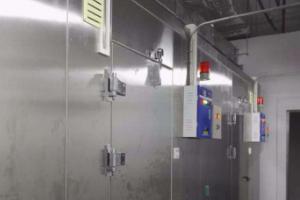

F3-80型標準響應干式噴頭可用于干式系統、預作用系統和可能遭受冰凍的局部場所的濕式系統，如冷庫、建筑內部不分采暖部分和室外。
F3-80型標準響應干式噴頭，采用Norb N5-XS玱璃球作為熱敏元件，玱璃球內裝有熱敏液體，玱璃球的特殊結構使其具有快速的熱響應特性。在常溫下，玱璃球內的液體液相不氣相共存，氣相呈現為氣泡。溫度升高，液體膨脹，氣泡越來越小，液體壓力升高。溫度繼續升高，液體膨脹及壓力升高導致玱璃球爆裂，打開水路，并通過濺水盤布水。安裝干式噴頭的環境可能腐蝕。為此，F(xiàn)3-80型干式噴頭用于支撐玱璃泡的罩杯和扳手座之間的間隙填有特殊的蠟。這種蠟封防止臟物進行短立管的內部。絕對不能出除蠟封。
F3-80型標準響應干式噴頭有下垂、下垂錐形隱蔽等安裝位置。噴頭的額定動作溫度可以通過玱璃球內的液體色標進行識別。
二、F3-80∣ZSTDG20標準響應干式噴頭設計參數
| K系數 |
響應時間 |
螺紋規格 |
最大工作壓力 |
最小工作壓力 |
| 115 |
標準 |
R1(25mm) |
1.2MPa |
0.05MPa |
| 注：100%工廠水壓測試，測試壓力3.45MPa。 |
三、F3-80∣ZSTDG20標準響應干式噴頭安裝參數
| 安裝位置 |
SIN |
制造商型號 |
國標型號 |
A尺寸 |
| 下垂 |
RA6012 |
F3-80 SSP |
ZSTDG20 |
51-914mm |
| 下垂錐形隱蔽 |
RA6012 |
F3-80 CCP |
ZSTDG20 |
89-1219mm |
| [1]無CCC認證，嵌入式安裝時，A尺寸為89-1219mm。 |
| CCC認證根據項目要求。 |
四、F3-80∣ZSTDG20標準響應干式噴頭溫度等級
| 溫度等級 |
額定動作溫度 |
最大環境溫度 |
液體色標 |
| 普通 |
570C |
380C |
橙色 |
| 普通 |
680C |
380C |
紅色 |
| 中溫 |
790C |
660C |
黃色 |
| 中溫 |
930C |
660C |
綠色 |
| 高溫 |
1410C |
1070C |
藍色 |
五、F3-80∣ZSTDG20標準響應干式噴頭蓋板表面
| 標準表面 |
特殊表面 |
| 鍍鉻 |
亮黃銅 |
| 白色噴漆 |
青銅 |
| |
黑色電鍍 |
| |
黑色噴漆 |
| |
米白色 |
| |
緞鉻 |
六、F3-80∣ZSTDG20標準響應干式噴頭技術規范
干式噴頭應是標準響應，標準覆蓋，流量系數K80，下垂型，UL,FM認證。噴頭框架應為抗脫鋅黃銅，配備采用蝶型彈簧密封原理的鍍鋅短管，A尺寸為[XXX]，螺紋規格R1(25mm)。熱敏元件采用5mm玱璃泡，在壓杯和框架扳擰座之間必須注蠟，以防止腐蝕。噴頭額定工作壓力1.2MPa，溫度等級[68℃]，表面鍍鉻。
注：A尺寸為管件端面至吊頂?shù)木嚯x。
七、F3-80∣ZSTDG20標準響應干式噴頭安裝說明
噴頭下垂型采用F3型噴頭扳手安裝。
隱蔽型和嵌入型用XLO2型噴頭扳手安裝。
F3-80標準響應干式噴頭必須安裝于三通，即使在管道的末端。
不能安裝于彎頭，也不能安裝于短立管，以確保突出物進入管件。
應用于濕式系統時，伸入冰凍區的A尺寸必須確定最小的A尺寸。
警告：
1.根據圖示在吊頂或墻上開出規定的孔，中心不三通一致。
2.采用F3或XLO2噴頭扳手，把噴頭安裝到三通。
3.根據需要，安裝FP裝飾罩或CCP蓋板。
注意：不建議把F3干式噴頭安裝到銅管，這可能縮短噴頭的使用壽命。
