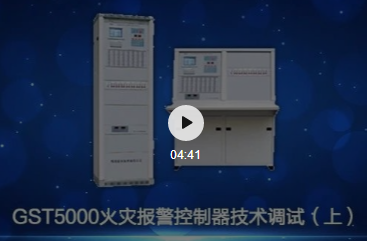

GST5000主機遠程調試指導視頻

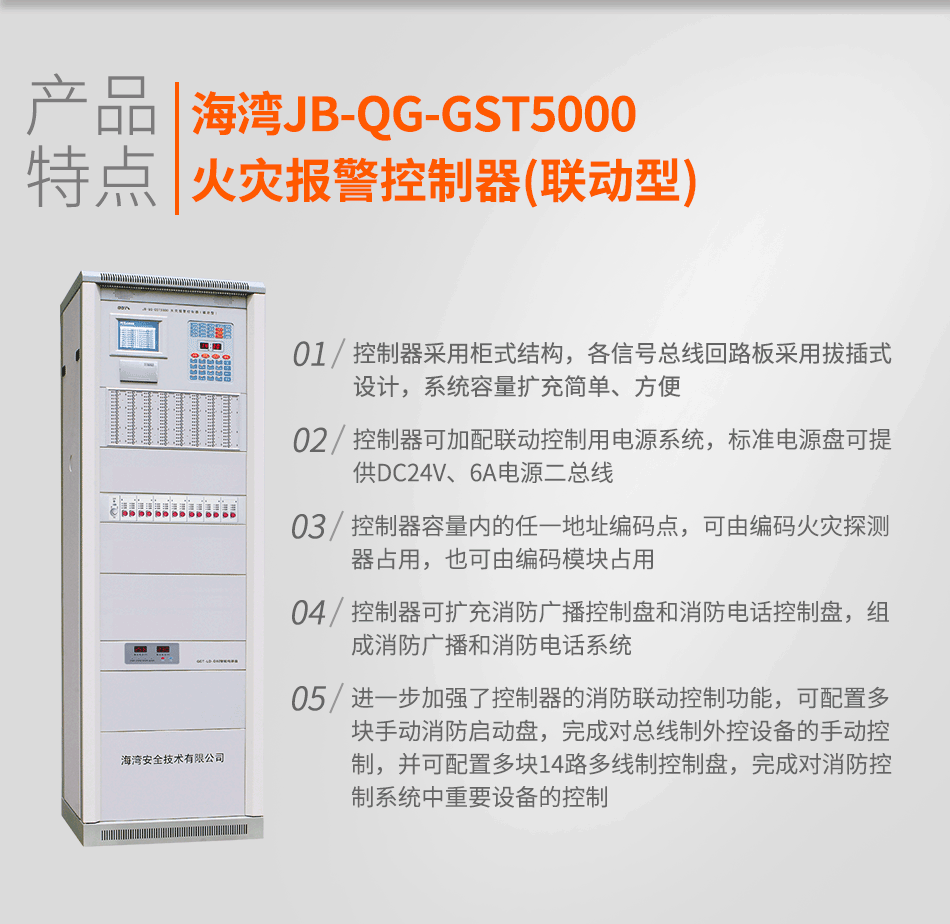

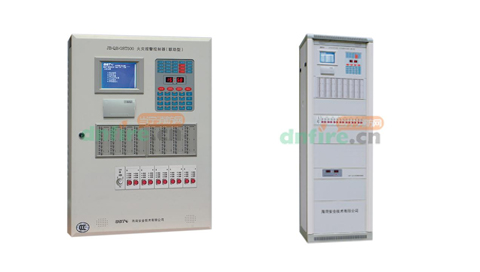

JB-QG-GST5000型控制器采用柜式結構，其最大容量可擴展到20個242地址編碼點的回路，其功能操作顯示面板與JB-QB-GST500型控制器相同，主要特點如下：

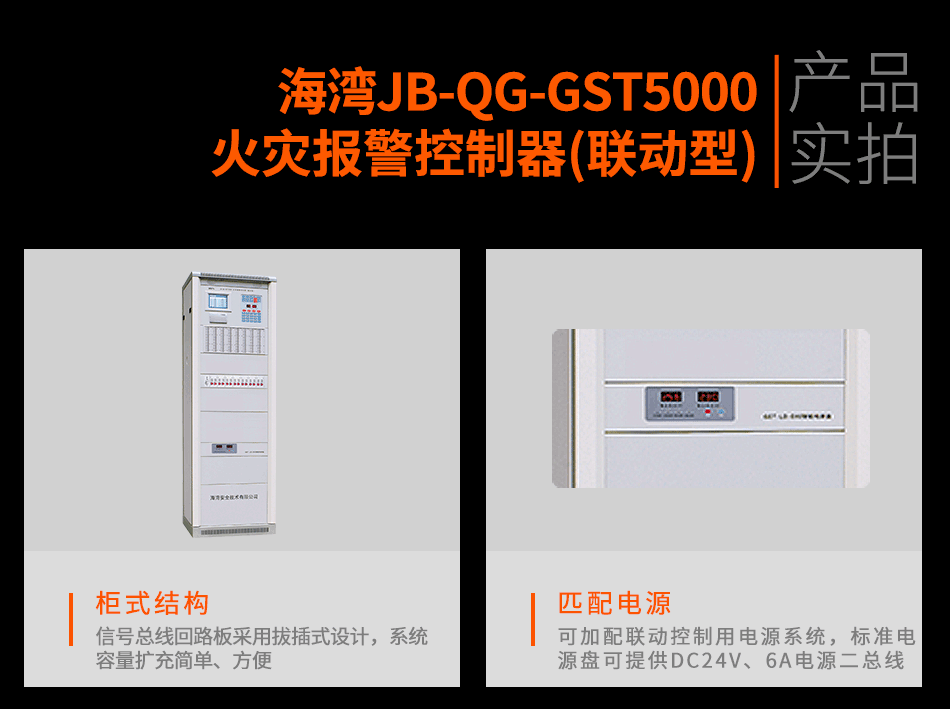

1.控制器采用柜式結構，各信號總線回路板采用拔插式設計，系統容量擴充簡單、方便；
2.進一步加強了控制器的消防聯動控制功能，可配置多塊手動消防啟動盤，完成對總線制外控設備的手動控制，并可配置多塊14路多線制控制盤，完成對消防控制系統中重要設備的控制；
3.控制器可加配聯動控制用電源系統，標準電源盤可提供DC24V、6A電源二總線；
4.控制器容量內的任一地址編碼點，可由編碼火災探測器占用，也可由編碼模塊占用；
5.控制器可擴充消防廣播控制盤和消防電話控制盤，組成消防廣播和消防電話系統；
6.包括JB-QB-GST500型控制器的全部功能。

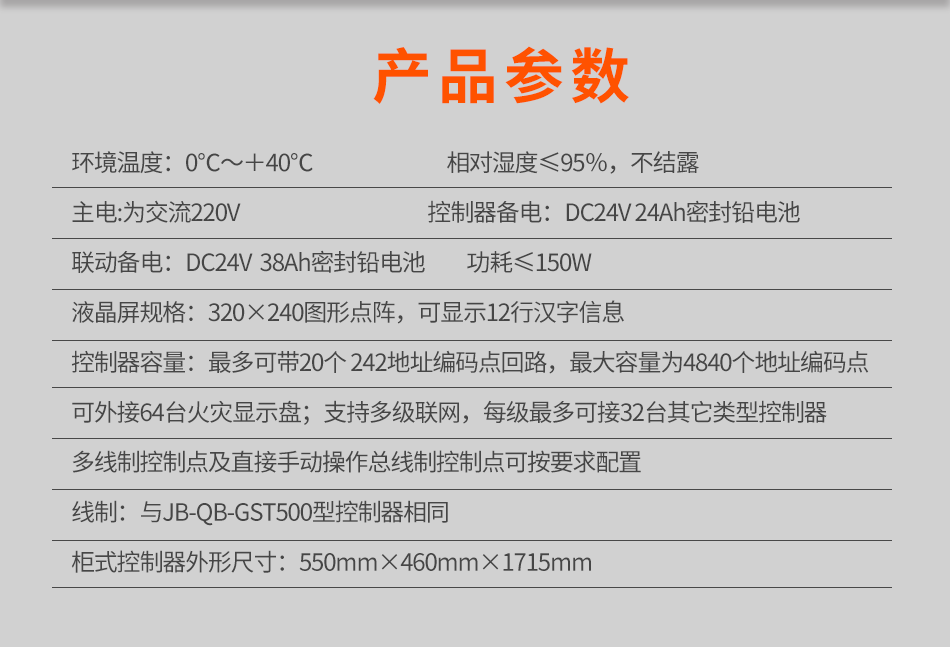

二、JB-QG-GST5000主要技術指標：
1.液晶屏規格：320×240圖形點陣，可顯示12行漢字信息
2.控制器容量：最多可帶20個242地址編碼點回路，最大容量為4840個地址編碼點

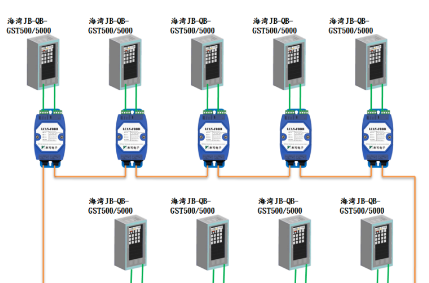

3.可外接64臺火災顯示盤；支持多級聯網，每級最多可接32臺其它類型控制器
4.多線制控制點及直接手動操作總線制控制點可按要求配置
5.線制：與JB-QB-GST500型控制器相同
6.使用環境：溫度：0℃～＋40℃ 相對濕度≤95％，不結露
7.電源：主電:為交流220V 控制器備電：DC24V24Ah密封鉛電池 聯動備電：DC24V38Ah密封鉛電池
8.功耗≤150W

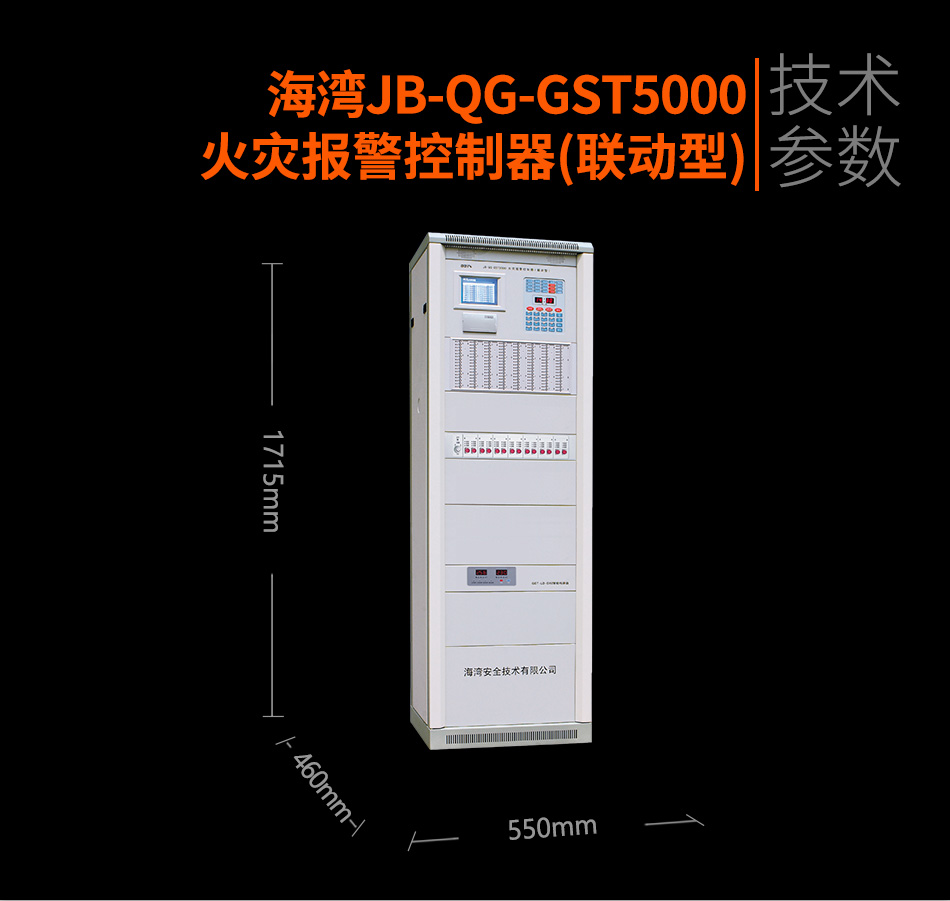

9.柜式控制器外形尺寸：550mm×460mm×1715mm
三、JB-QG-GST5000結構特征、安裝與布線：

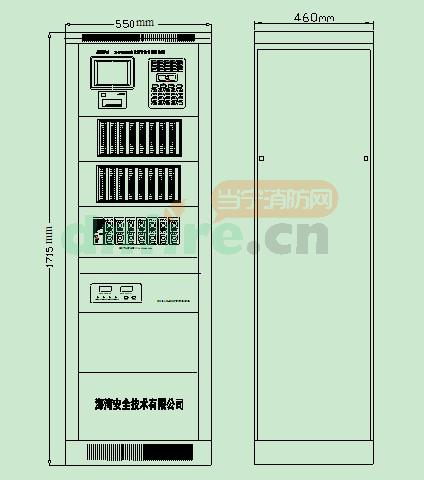

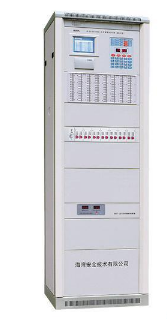

JB-QG-GST5000控制器的外形尺寸示意圖如下圖：
.jpg)
標準控制器配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02智能電源盤各一塊。若系統中需增加直接手動控制盤、多線制控制盤及電源盤，需另外購置。

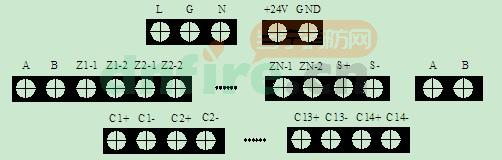

控制器外接線端子示意圖如下圖所示：
.jpg)
其中：
L、G、N：交流220V接線端子及機柜保護接地線端子；
+24V、GND：DC24V、6A供電電源輸出端子；
A、B：連接火災顯示盤的通訊總線端子；
ZN-1、ZN-2（N=1~18）：探測器總線（無極性）；
S+、S-：火災報警輸出端子（報警時可配置成24V電源輸出或無源觸點輸出）；
A、B：連接其它各類控制器的通訊總線端子；
C1+、C1-～C14+、C14-：控制盤輸出端子（最多14路）?！ ?/p>
布線要求：
DC24V、6A供電電源線在豎井內采用阻燃BV線，截面積≥4.0mm2，在平面采用阻燃BV線，截面積≥2.5mm2，其余線路要求與JB-QB-GST500型控制器的要求相同。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
請問這臺系統價格大約多少？
答管理員：
這款應該停產了，現在是型號后加H的高性能主機了。價格和點位容量大小也有關系，詳細可以聯系我們電話400-928-6119
2022-07-04 15:21:54
問匿名用戶評論等級：
這款主機的打印機型號有么
答管理員：
可以直接聯系客服，給你報價的，電話400-928-6119
2021-07-20 09:26:30
問匿名用戶評論等級：
新增加1個消防電話需要怎么操作?
答管理員：
電話模塊設備定義，建議使用繼承定義的模式。設備注冊，那電話模塊就算掛到主機上了。電話主機再增設一個電話就可以了。如果有問題可以聯系供應商，讓供應商提供下技術指導，或者到消防百事通APP上旺財人脈中找個海灣技術服務人員。
2021-06-22 12:02:27
問匿名用戶評論等級：
有沒有主機電話？
答管理員：
是有的，詳細可以電話咨詢400-928-6119
2020-08-15 01:49:16
問匿名用戶評論等級：
打印機打印不出信息怎么回事？
答管理員：
你可以在資訊中搜下“打印機”查找相關技術信息。火災報警控制器打印機不能打印怎么處理http://www.yqtse.cn/article-1323484410150.html你可以看下
2020-07-22 07:06:05
問匿名用戶評論等級：
控制器按應用方式分為：
a）獨立型（不具有向其他控制器傳遞信息功能的控制器）；
b）區域型（具有向其他控制器傳遞信息功能的控制器）；
c）集中型；
d）集中區域兼容型。適用范圍是什么？
答管理員：
火災自動報警系統形式的選擇，應符合下列規定：
1 僅需要報警，不需要聯動自動消防設備的保護對象宜采用區域報警系統。
2 不僅需要報警，同時需要聯動自動消防設備，且只設置一臺具有集中控制功能的火災報警控制器和消防聯動控制器的保護對象，應采用集中報警系統， 并應設置一個消防控制室。
3 設置兩個及以上消防控制室的保護對象，或己設置兩個及以上集中報警系統的保護對象，應采用控制中心報警系統。
2020-07-12 03:19:11
問匿名用戶評論等級：
現有消防控制中心，要求聯動區域內幾個消防控制室，點位數達到50000.是不是控制中心需要10臺這個以上的控制器。
答管理員：
一個控制器可以帶3200點（含余量）。50000點的話是需要10幾臺的了，火災報警控制器之間可聯網。
2020-06-30 00:03:51
問匿名用戶評論等級：
可以輸出幾路24v
答管理員：
是有電源盤的，自帶電源盤輸出電流最大6A。不夠可以加電源盤
2020-04-02 04:09:16
問匿名用戶評論等級：
有使用說明書的電子版資料嗎
答管理員：
產品詳情頁資料部分就有啊，可以下載?；蛘吣阍谙腊偈峦ㄎ膸熘兴阉鱃ST5000也可以
2020-03-20 19:41:39
問匿名用戶評論等級：
請問這個5000新機器自身帶多少回路？
答管理員：
最多可帶20個回路。
2019-05-21 16:40:17
