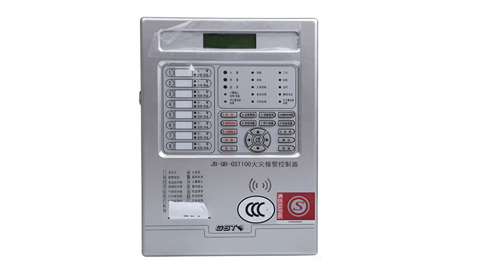

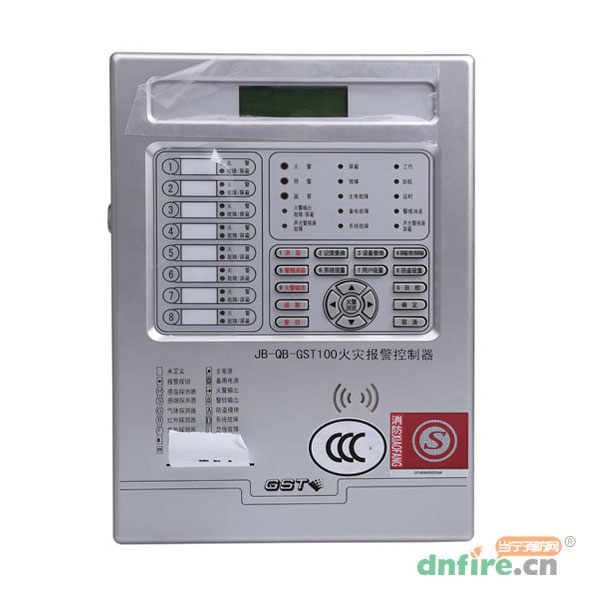

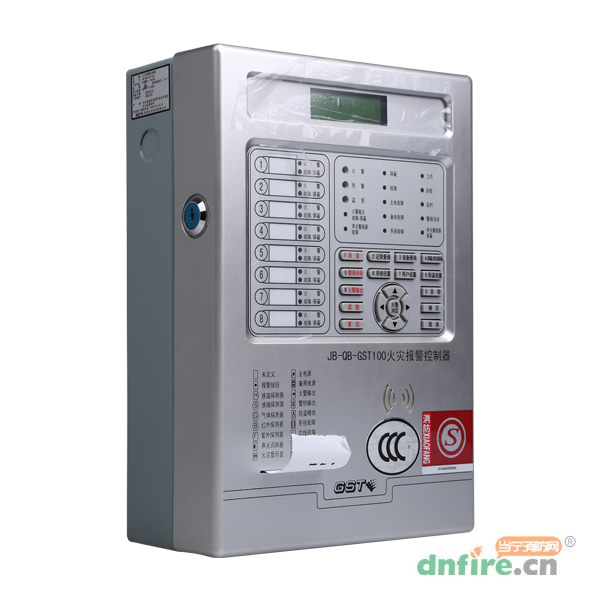

一、JB-QB-GST100火災報警控制器概述
JB-QB-GST100型火災報警控制器是海灣公司為適應國內外小工程、小點數的需求而推出的新一代火災報警控制器，特別適合洗浴歌舞中心、餐廳、酒吧、小型圖書館、超市、變電站等小型工程的應用。
二、JB-QB-GST100火災報警控制器特點
1.本控制器體積小，極大方便了工程安裝，同時外形設計美觀，可很好的與安裝場所融合為一體；
2.控制器具有漢字液晶顯示，可同時顯示兩種信息；
3.引入消防防火分區的概念，最大容量為8個獨立分區+1個公共區；每一獨立分區可單獨指示報警、監管、故障、屏蔽狀態；具有分區注釋信息卡片，可手寫或打??；指示直觀；
4.系統調試簡單，本控制器可自動識別總線設備；具有自動分區功能，也可手動調整分區；
5.控制器每一分區均具有預警功能，使用預警功能可以有效的減少在惡劣環境下誤報警；
6.具有現場提示功能，每個區域發生火警后，自動聯動本區和公共區域的警報器，可分別設置本區和公共區域聯動警報器的延時時間，最大延時均為600秒。
三、JB-QB-GST100火災報警控制器主要技術參數
| 液晶屏規格 |
122×32點 |
| 控制器容量 |
最大128個總線設備，8個警報器 |
| 線制 |
控制器與探測器間采用無極性信號二總線連接 |
| 使用環境 |
溫度：0℃～＋40℃
相對濕度 ≤ 95％，不結露 |
| 電源 |
主電:AC220V
備電：DC24V 2.3Ah密封鉛酸電池 |
| 功耗 |
監控功耗 ≤ 10W
最大功耗 ≤ 15W |
| 輔助電源輸出 |
24V/1A |

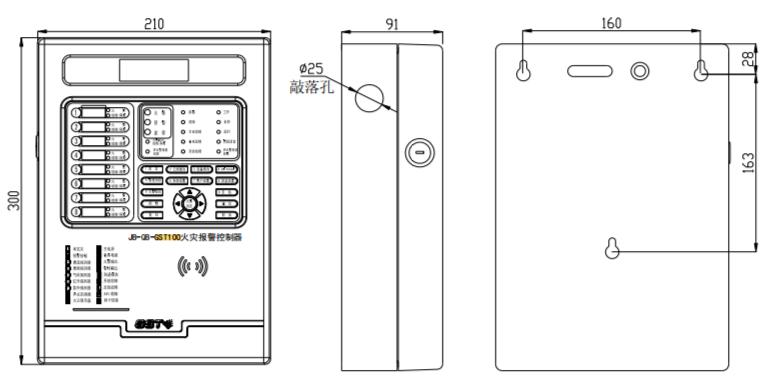

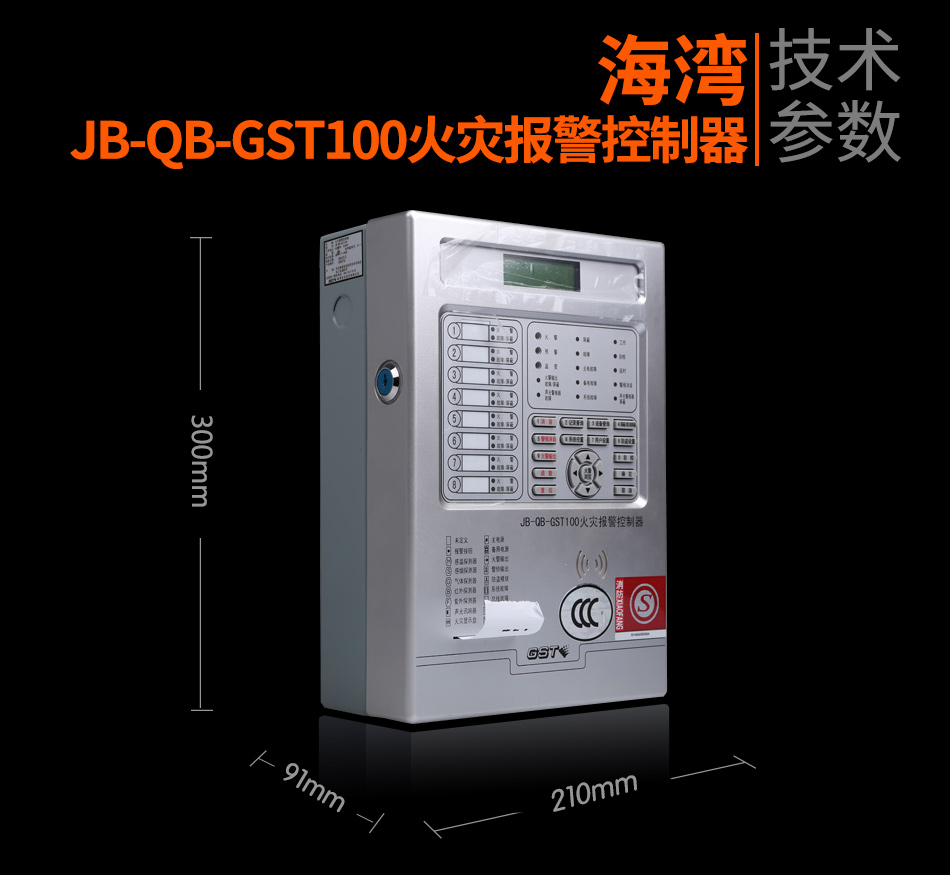

| 控制器外形尺寸 |
300mm×210mm×91mm |
四、JB-QB-GST100安裝與布線

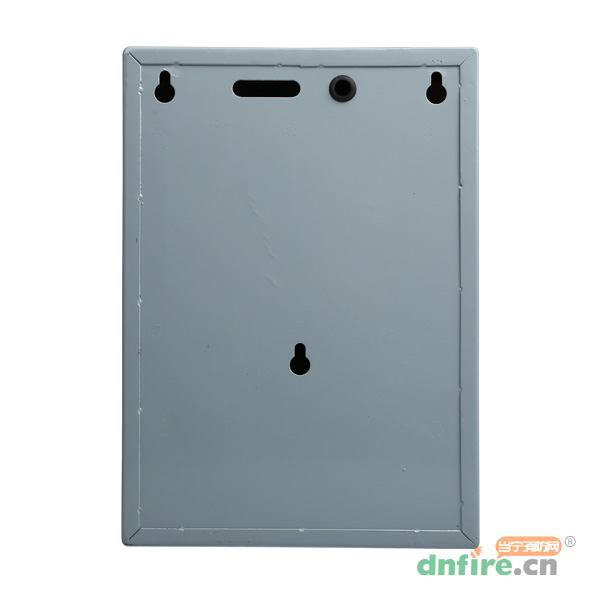

本控制器為壁掛式結構設計，可直接明裝在墻壁上，其對外接線端子如下圖所示：
其中：
L、PG、N：交流220V接線端子及機殼保護接地線端子
BUS：探測器總線（無極性）；
R+、R-：警鈴輸出端子，觸點容量DC24V/0.3A
F+、F-：火警輸出端子，觸點容量DC24V/0.3A
+24V、GND：DC24V/1A輔助電源輸出端子
注：輔助電源輸出、R+、R-警鈴輸出及F+、F-火警輸出的最大有源輸出容量和為DC24V/1A。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
接入編碼型聲光i-9403和I-9404以后，報警以后聲光不啟動，接線方法Z1,Z2 接總線，D1,D2接電源，會不會與分區有關系，一共21個設備，聲光編碼為21.麻煩指點一下。謝謝！
答管理員：
一是小主機是否調試OK，二是設備是否兼容，建議你聯系供應商，遠程給你看下或指導下。
2023-09-13 17:17:43
問匿名用戶評論等級：
為什么接上編碼型的聲光報警I-9403,和I-9404都不能啟動聲光。接線是Z1.Z2接總線，D1,D2接電源。怎么解決這個問題。
2023-09-13 17:02:17
問匿名用戶評論等級：
怎么接線啊
答管理員：
這是一臺只有報警功能的主機，煙溫感接信號線，聲光接信號線+24V.
2018-12-30 10:38:03
問匿名用戶評論等級：
這款主機帶不帶手動控制盤，能不能手動控制消防泵啟動？
答管理員：
不帶的。如果還是用海灣的話可以用GST200型號的，那是帶的。
2018-03-14 12:09:39
問匿名用戶評論等級：

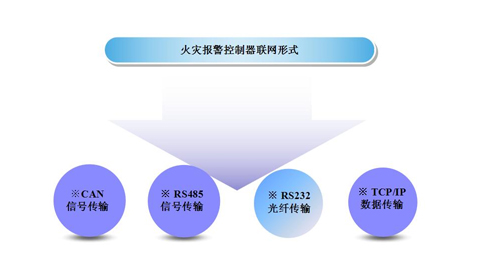

GST100主機能聯網？ 還是GST100有聯網的型號。
答管理員：
既然聯網是比較大的項目了，用了GST100？這型號的聯網問題還真沒有涉及過，看了下端子說明沒有自帶聯網端子，我印象中也沒有接觸過100的聯網卡。你可以電話咨詢一下我們的技術專業人員，電話400-928-6119
2017-09-28 09:46:51
問匿名用戶評論等級：
變電站用的火災報警器選用哪種型號合適
答管理員：
看你整個系統的點位數、是否有其他配套系統、消防控制室的布置情況來決定的，詳細可以聯系我們的銷售服務人員，電話400-003-0119
2017-07-15 11:56:37
問匿名用戶評論等級：
怎樣復歸報警燈
答管理員：
解除故障或者火警信號，然后復位。如采購我們當寧消防網的有疑問可以電話咨詢，電話400-003-0119
2017-03-11 21:40:15
問匿名用戶評論等級：
您好 掛機故障顯示 防盜模塊是什么意思？
答管理員：
有接設備是新的項目調試中嗎？是不是定義時就有問題。你可以電話聯系一下我們的技術人員400-003-0119.
2016-10-12 00:05:35
問匿名用戶評論等級：
你好！我想問問今天我在打掃衛生時請擦了一遍火災報警控制器表面；當時沒情況；大概10分鐘左右出現報警聲；請問這和我打掃時擦過有關系嗎？
答管理員：
對控制器表面擦拭應該不會引起報警的。不知顯示屏是顯示什么信息。您可以加我微信yanpeng61，拍照看下具體是什么報警才好解決的。
2016-07-01 10:30:31
問匿名用戶評論等級：
GST100報警控制器怎樣實現遠程控制
答管理員：
你想要的是什么樣的功能。技術性問題您可以聯系我們的技術人員，電話400-003-0119.
2016-06-14 19:22:15
