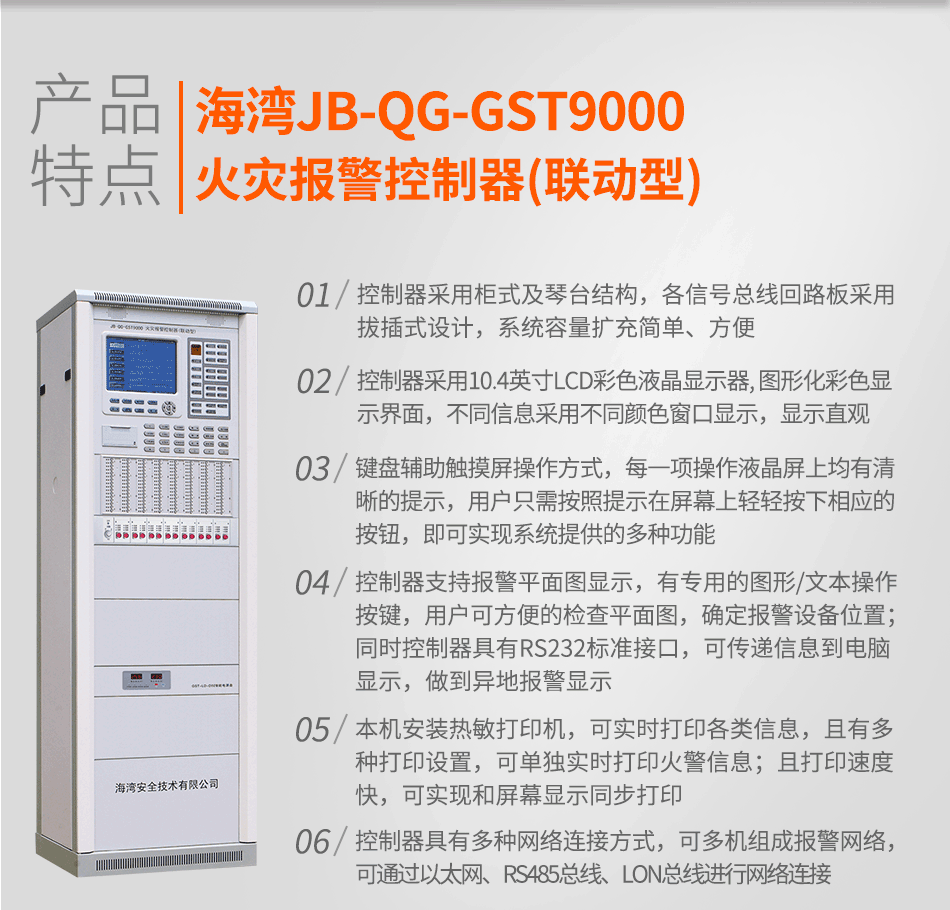

JB-QG-GST9000型火災報警控制器采用柜式(JB-QG-GST9000)結構，其最大容量可擴展到58個242地址編碼點的回路，主要特點如下：

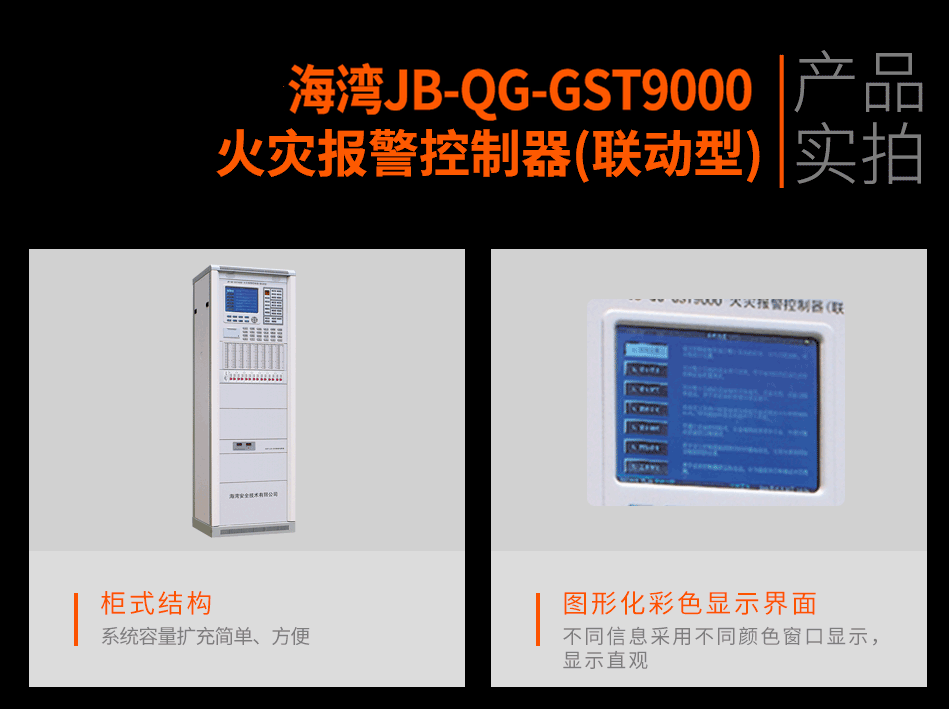

1.控制器采用柜式及琴臺結構，各信號總線回路板采用拔插式設計，系統容量擴充簡單、方便；
2.控制器采用10.4英寸LCD彩色液晶顯示器,圖形化彩色顯示界面，不同信息采用不同顏色窗口顯示，顯示直觀；
3.鍵盤輔助觸摸屏操作方式，每一項操作液晶屏上均有清晰的提示，用戶只需按照提示在屏幕上輕輕按下相應的按鈕，即可實現系統提供的多種功能；
4.控制器支持報警平面圖顯示，有專用的圖形/文本操作按鍵，用戶可方便的檢查平面圖，確定報警設備位置；同時控制器具有RS232標準接口，可傳遞信息到電腦顯示，做到異地報警顯示；
5.本機安裝熱敏打印機，可實時打印各類信息，且有多種打印設置，可單獨實時打印火警信息；且打印速度快，可實現和屏幕顯示同步打?。?/p>
6.控制器具有多種網絡連接方式，可多機組成報警網絡，可通過以太網、RS485總線、LON總線進行網絡連接；
7.包括JB-QG-GST5000型控制器的全部功能。

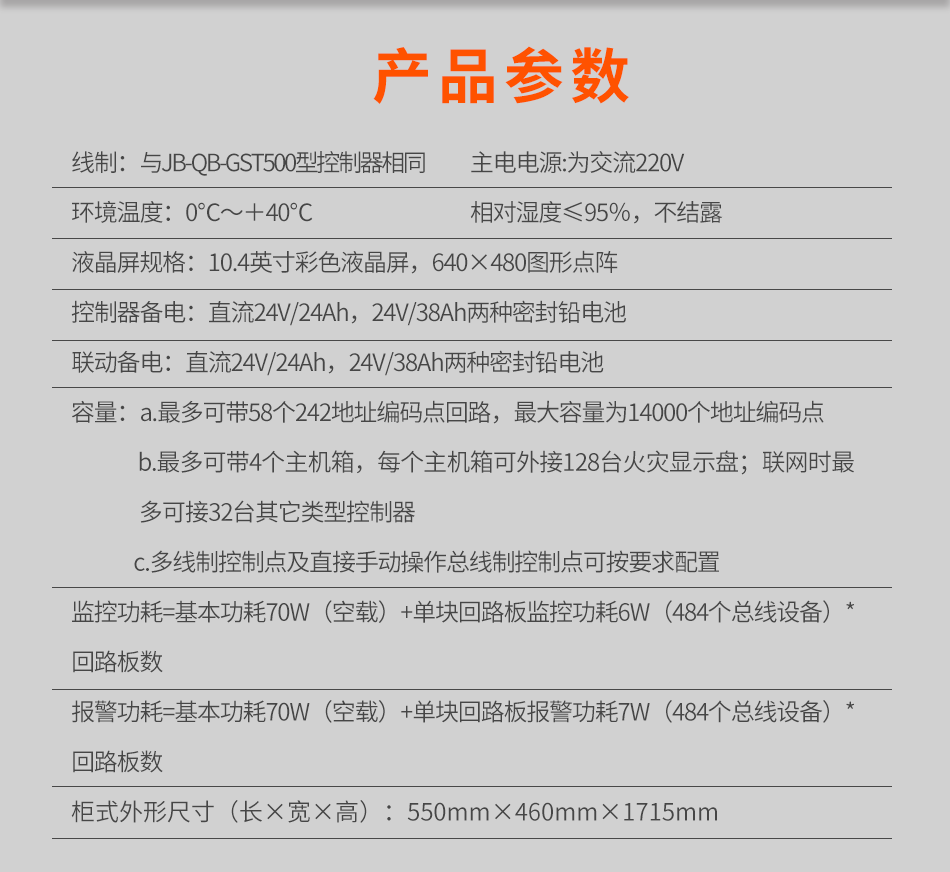

1.液晶屏規格：10.4英寸彩色液晶屏，640×480圖形點陣
2.控制器容量：
a.最多可帶58個242地址編碼點回路，最大容量為14000個地址編碼點
b.最多可帶4個主機箱，每個主機箱可外接128臺火災顯示盤；聯網時最多可接32臺其它類型控制器
c.多線制控制點及直接手動操作總線制控制點可按要求配置
3.線制：與JB-QB-GST500型控制器相同
4.使用環境：
溫度：0℃～＋40℃
相對濕度≤95％，不結露
5.電源：
主電:為交流220V
控制器備電：直流24V/24Ah，24V/38Ah兩種密封鉛電池
聯動備電：直流24V/24Ah，24V/38Ah兩種密封鉛電池
6.監控功耗=基本功耗70W（空載）+單塊回路板監控功耗6W（484個總線設備）*回路板數
7.報警功耗=基本功耗70W（空載）+單塊回路板報警功耗7W（484個總線設備）*回路板數

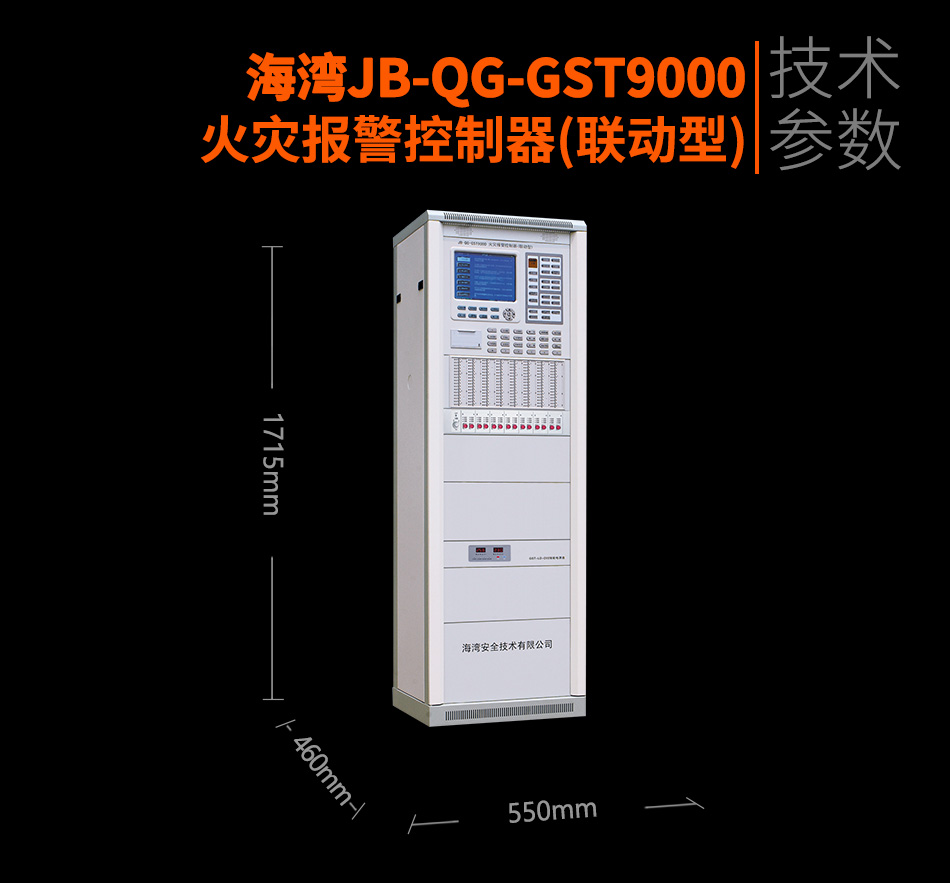

8.柜式控制器外形尺寸：柜式外形尺寸（長×寬×高）：550mm×460mm×1715mm
三、JB-QG-GST9000聯動型火災報警控制器的結構特征、安裝與布線：

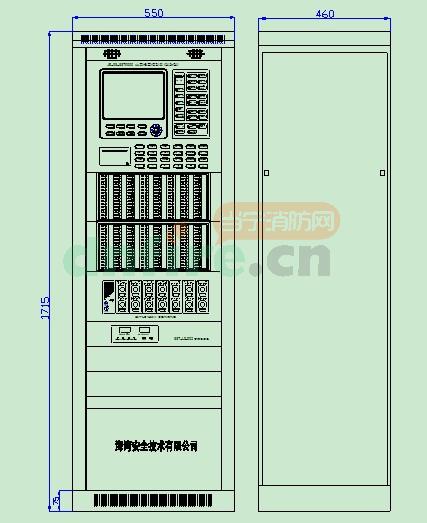

JB-QG-GST9000型火災報警控制器(聯動型)的外形尺寸示意圖如下圖：
JB-QG-GST9000型標準控制器配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02智能電源盤各一塊。若系統中需增加直接手動控制盤、多線制控制盤及電源盤，需另外配置?？刂破靼从脩粢笠部山M成琴臺式結構。
控制器外接線端子示意圖如下圖：
.jpg)
其中：
A、B：連接火災顯示盤的通訊總線端子；
ZN-1、ZN-2（N=1~58）：探測器總線（無極性）；
S+，S-：火災報警輸出端子（可設置為無源常開、無源常閉和有源輸出）；
RXD、TXD、GND：連接彩色CRT系統的接線端子；
A、B：連接其它各類控制器的通訊總線端子；
CN+、CN-（N=1~14）：多線制控制輸出端子；
+24V、GND：DC24V、6A供電電源輸出端子；
L、G、N：交流220V接線端子及機柜保護接地線端子。
四、JB-QG-GST9000聯動型火災報警控制器的布線要求：
DC24V供電電源線在豎井內采用阻燃BV線，截面積≥4.0mm2；在平面采用阻燃BV線，截面積≥2.5mm2；與彩色CRT系統采用阻燃四芯扁平電話線，通過RS-232標準接口連接，最大連接線長度不宜超過15m；其余線路要求與JB-QB-GST500型控制器的要求相同。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
APP下載
發布詢價單
問匿名用戶評論等級：
廣播主機盤顯示485通訊故障 是哪根線沒有插嗎
答管理員：
廣播主機與控制器之間的線路檢查看看，有可能松動接觸不良或斷了掉了
2020-09-07 21:37:13
問匿名用戶評論等級：
9000型主機 樓層所有火災顯示盤時間均為00:00且不報火警信息
答管理員：
應該是沒有調試好，通訊有問題了
2020-02-20 15:32:02
問匿名用戶評論等級：
火警確認怎樣操作
答管理員：
目前大致有2種確認手段，一是人在火警位置現場確認，二是遠程視頻確認（視頻無死角）。
2019-08-28 10:11:23
問匿名用戶評論等級：
主機顯示手動盤故障是什么原因
答管理員：
手動盤通訊線路看看是否有接觸不良或者脫落
2019-07-27 09:12:45
問匿名用戶評論等級：
報警主機顯示備用電源故障，但是電源故障燈沒亮，電池電壓正常，是怎么回事？
答管理員：
顯示備電故障，主機沒有亮黃燈嗎？復位看看呢
2019-04-10 15:46:39
問匿名用戶評論等級：
應急廣播怎么使用
答管理員：
具體使用，可以查看產品說明書哦。不知道你那廣告系統是什么型號的，http://www.yqtse.cn/goods-2637.html這型號下有說明書可以參考一下看看
2018-09-12 07:43:26
問匿名用戶評論等級：
楊聲器接口在那
答管理員：
那是需要廣播系統的，揚聲器還有和8305模塊接的。
2018-06-10 22:45:45
問匿名用戶評論等級：
003801 多線盤 故障是哪里出的問題
答管理員：
聯系我們的技術服務工程師，電話400-928-6119.
2018-01-31 22:36:35
問匿名用戶評論等級：
我們這的打印機換紙，怎么換上了沒打出字
答管理員：
熱敏打印紙是分正反面的，你先換個紙面方向看看。
2018-01-05 13:37:43
問匿名用戶評論等級：
主機喇叭線扒掉了，應該插在哪里
答管理員：
主板上的?？梢愿鶕?jù)線的距離以及線路板上的圖標應該可以找到。如采購我們平臺的，實在有問題，也可以聯系我們的技術服務人員，通過遠程視頻指導。
2017-06-30 11:51:16
