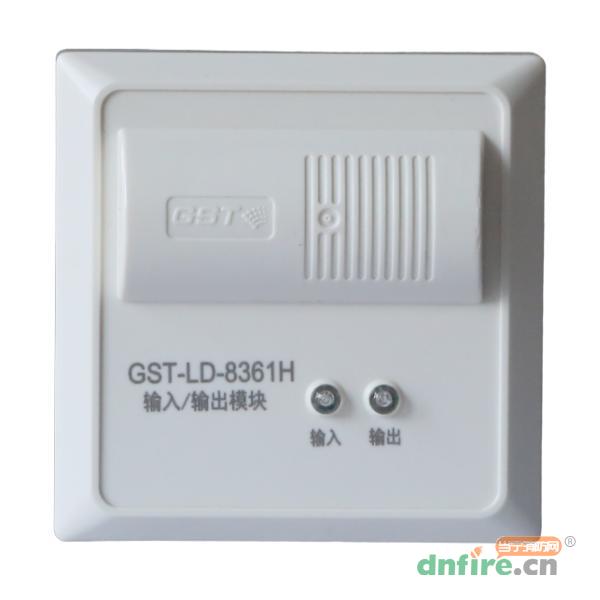

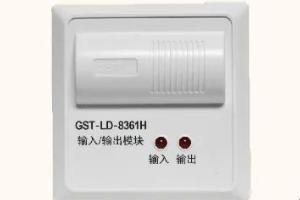

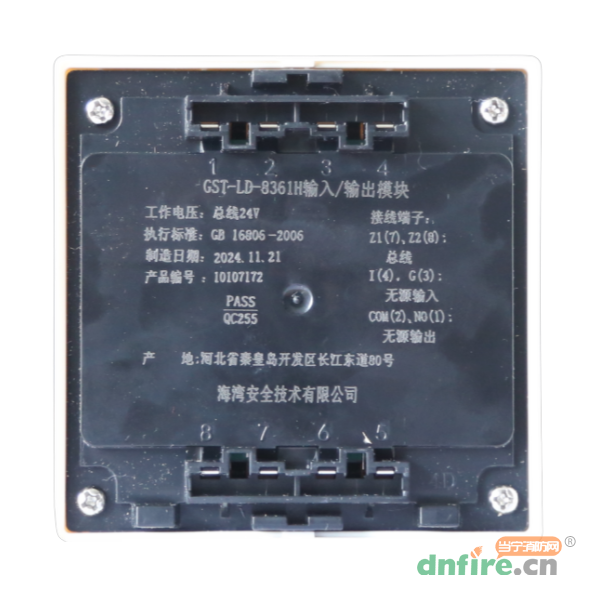

一、GST-LD-8361H輸入輸出模塊概述
GST-LD-8361H輸入/輸出模塊，主要用于連接需要火災報警控制器控制的消防聯動設備，主要應用兩種情形：
1）被控設備控制端口提供12V~48V檢線電壓的場合，如卷簾門、消防電梯等；
2）需要DC24V有源控制（持續輸出）的場合，如電磁閥、非編碼聲光等，并可接收設備的動作回答信號。
二、GST-LD-8361H輸入輸出模塊功能特點
1.兩線制低功耗設計；
2.采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好抑制能力；
3.輸入、輸出均具有檢線功能，輸入信號隔離檢測，抗干擾能力強；
4.輸出觸點容量2A；
5.地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；
6.新型插拔式卡接結構，安裝、拆卸簡單方便，適合模塊箱等多種安裝方式。
三、GST-LD-8361H輸入輸出模塊技術參數
| 工作電壓 |
信號總線電壓：總線24V，允許范圍：16V～28V |
| 工作電流 |
總線監視電流 ≤ 0.46mA，總線啟動電流 ≤ 0.72mA |
| 輸入檢線 |
常開檢線時輸入線路發生斷路（短路為動作信號）、常閉檢線時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號，出廠設置輸入為常開隨時檢線 |
| 輸出檢線 |
輸出線路發生短路、斷路，模塊將向控制器發送故障信號 |
| 無源輸出容量 |
容量為DC30V/2A，正常時觸點阻值為30kΩ，啟動后閉合，適用于12V～48V直流或交流 |
| 輸出控制方式 |
常開觸點輸出，有脈沖方式、電平方式，脈沖啟動時繼電器吸合時間為10s |
| 指示燈 |
輸入燈，紅色，正常巡檢閃亮1次，總線電壓低故障連續閃亮兩次，輸入故障時以2.5Hz、50%占空比閃爍，反饋時常亮；
輸出燈：紅色，待機時熄滅，輸出故障時以2.5Hz、50%占空比閃爍，啟動時常亮
|
| 編碼方式 |
電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 線制 |
與火災報警控制器采用無極性信號二總線連接 |
| 使用環境 |
溫度：-10℃～+55℃，相對濕度 ≤ 95%，不凝露 |
| 外形尺寸 |
86mm×86mm×41mm(帶底殼) |
| 防護等級 |
IP30 |
| 殼體材料和顏色 |
ABS，白色 |
| 重量 |
約96.6g(帶底殼) |
| 安裝孔距 |
60mm |

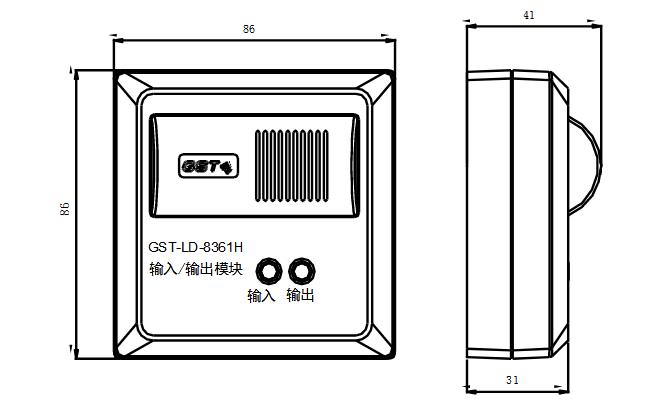

四、GST-LD-8361H輸入輸出模塊外形尺寸

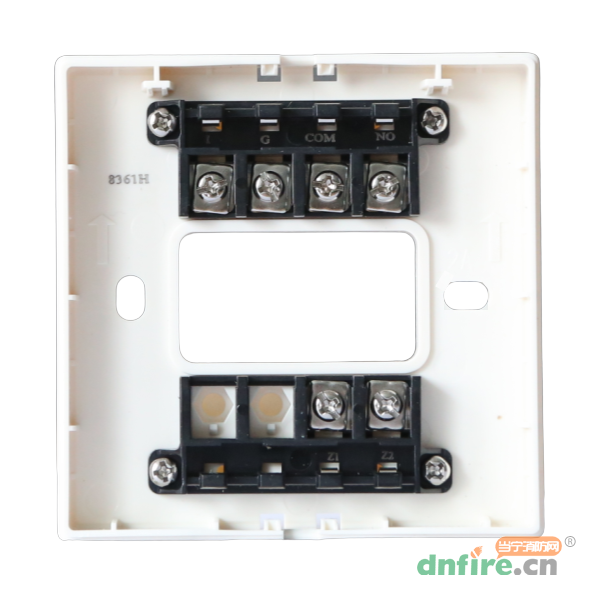

五、GST-LD-8361H輸入輸出模塊接線圖
輸出控制電壓由被控設備提供，模塊與被控制設備的接線示意圖如圖①、圖②所示（圖①為常開輸入檢線，圖②為常閉輸入檢線）。

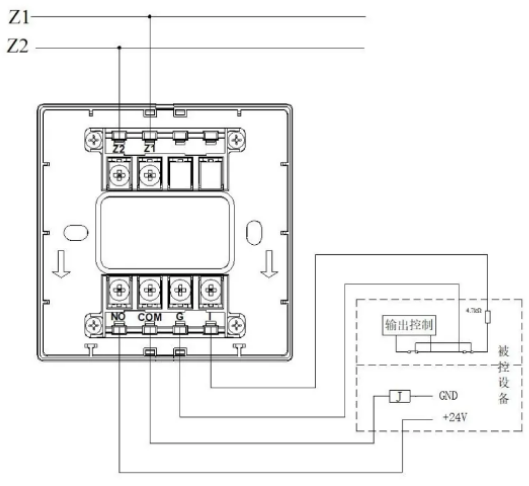

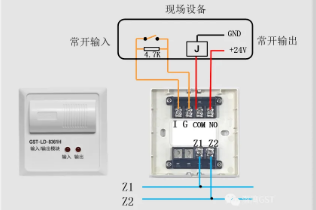

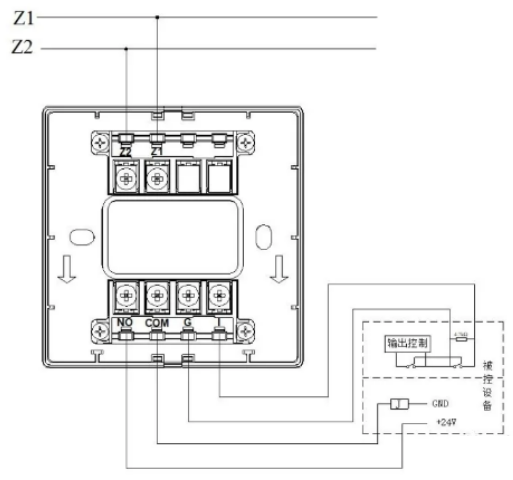

圖① 常開輸入檢線

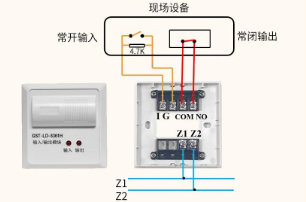

圖② 常閉輸入檢線
