海灣GST-LD-8361H兩線制模塊接線圖

作者：海灣消防日期：2021-10-25 13:11:33 瀏覽：63819

海灣消防GST-LD-8361H輸入/輸出模塊，主要用于連接需要火災報警控制器控制的消防聯動設備，主要應用兩種情形：

　　1）被控設備控制端口提供12V~48V檢線電壓的場合，如卷簾門、消防電梯等；

　　2）需要DC24V有源控制（持續輸出）的場合，如電磁閥、非編碼聲光等，并可接收設備的動作回答信號。

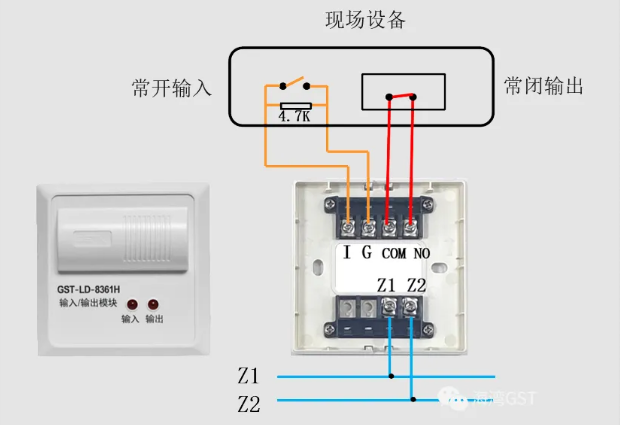

應用1：輸入端為無源常開觸點的接線方法；用于輸出檢線電壓由被控設備提供的卷簾門、水泵、風機等。

海灣消防GST-LD-8361H兩線制模塊接線圖

應用2：用于無源常閉觸點控制的設備，如電梯。

海灣消防GST-LD-8361H兩線制模塊接線圖

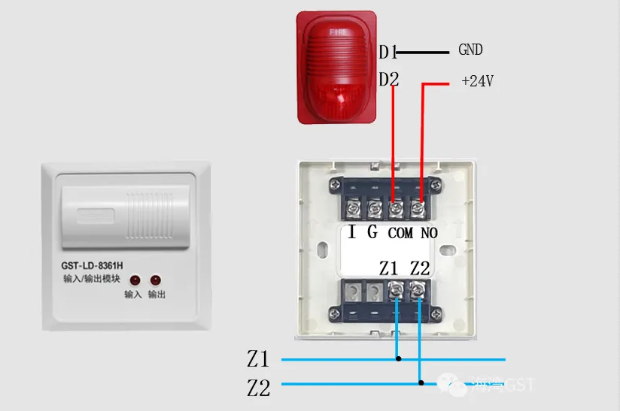

應用3：用于配接非編碼聲光，實現交替響。

海灣消防GST-LD-8361H兩線制模塊接線圖
