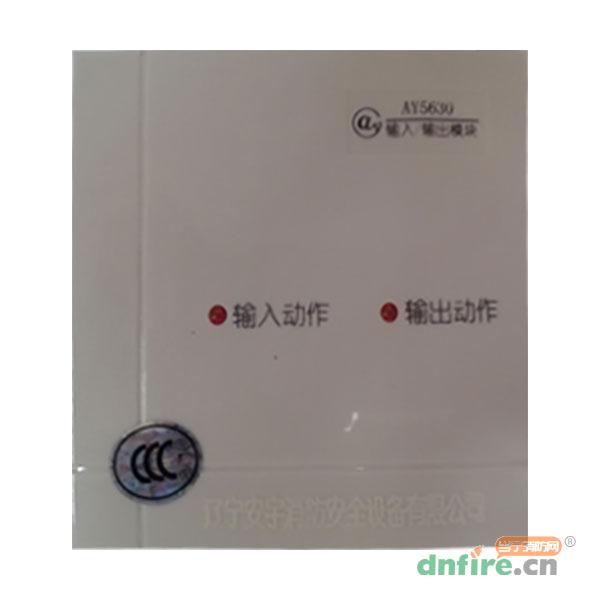

一、AY5630輸入輸出模塊功能和用途
·連接在火災報警控制器的信號總線上，提供一組常開觸點和一組反饋信號輸入端子。
·能夠?qū)崿F(xiàn)對排煙閥、防火閥、排煙防火閥、防火卷簾門、消防電梯等設備的動作控制，并將設備的動作狀態反饋給火災報警控制器。
·能夠監視模塊外部連接線的通斷狀態。
·能夠監視外部設備控制電路電源供電的狀態。
二、AY5630輸入輸出模塊技術指標
| 靜態電流 |
＜300μA |
輸出觸點容量 |
DC30V/2A |
| 動作電流 |
＜2mA |
環境溫度 |
-10℃~+50℃ |
| 信號總線電壓 |
13V~24V |
環境濕度 |
≤95%RH（40℃±2℃） |
| 工作電壓 |
DC18V~24V |
外形尺寸 |
85*85*35mm |
三、AY5630輸入輸出模塊特點
·采用電子編碼方式進行編碼，占用回路單元一個編址點，編址點在1-255范圍內可設。
·可直接安裝在工程預埋的86系列安裝盒上，也可采用明裝方式，安裝在模塊明裝盒上。
·可通過火災報警控制器將模塊的常開觸點設置成點動或常動輸出方式。
·可通過火災報警控制器對其進行延時輸出設置，延時輸出的時間范圍為0s-10min。
·具有運行、開啟、反饋的狀態指示。
四、AY5630輸入輸出模塊接線示意圖

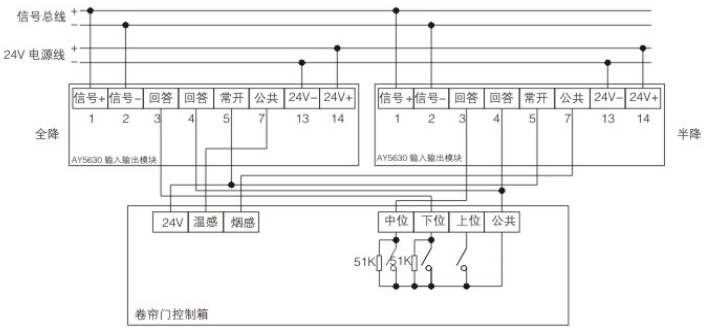

·AY5630型輸入輸出模塊控制兩步降防火卷簾門接線示意圖
注：對于單步降的防火卷簾門用一個AY5630型輸入輸出模塊即可。

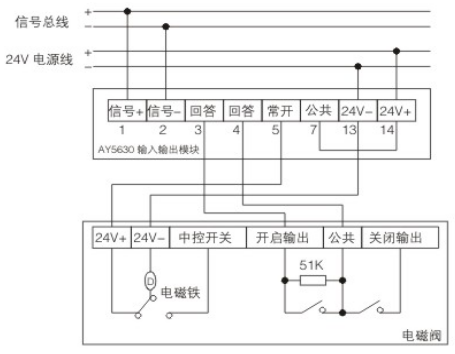

·AY5630型輸入輸出模塊控制電磁閥接線示意圖
五、AY5630輸入輸出模塊接安裝方式
·用與模塊底部中間槽孔寬度相等的一字型螺絲刀插入槽孔中，旋轉螺絲刀即可打開模塊外殼。
·按工程實際需要對模塊進行編碼。
·將引線為紅色的24K終端負載電阻連接在外部設備無源觸點的兩端。
·將連接導線從引線孔中引出，按要求接在相應的端子上。
·用兩個ST2.9×12自攻螺絲將模塊固定。
·將模塊外殼扣上即可。
六、AY5630輸入輸出模塊布線要求
·信號總線布線方式同JTY-GD-AY3880點型光電感煙火災探測器。
·24V電源線宜采用≥2.5mm2的多芯銅導線。
·在實際應用中，端子13、14兩端的電壓不能低于18V。
七、AY5630輸入輸出模塊注意事項
·24V電源線為有極性接線方式，否則模塊將報自檢故障
·模塊常開和公共兩端與外部受控設備之間必須構成一個電壓為24V的回路，否則模塊將會報自檢故障，電源可以由來自火災報警控制器的24V外控電源提供，也可以由外部受控設備提供。
·模塊隨機帶的引線為綠色的51K終端電阻必須按要求接在受控設備的相應端子上，否則模塊將會失去監視外部連接線的通斷功能，同時報自檢故障。
