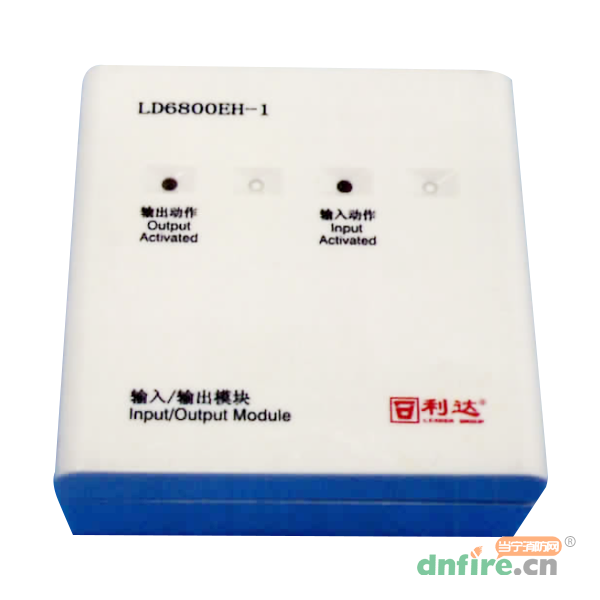

一、LD6800EH-1輸入/輸出模塊介紹
LD6800EH-1采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于送風機、排風機、電梯、切斷電源、空調等設備的控制,可以與利達公司生產的E/EN/EL系列火災報警控制器配合使用。滿足GB16806-2006《消防聯動控制系統》、《強制性認證實施規則》、《強制性產品認證實施細則》,取得消防產品3C認證證書。本產品無污染、功耗低，適用于各種工業及民用建筑。
二、LD6800EH-1輸入/輸出模塊功能
★二總線，無極性。
★采用電子編碼，占一個節點地址（0～255）。
★電源總線，有極性。
★可輸出1路DC24V/2A電壓信號。
★可輸入一個聯動設備動作后的反饋輸入信號。
★可輸出1對無源常開常閉接點，容量DC30V/2A。
★單色指示燈顯示模塊動作信息。
★電源總線斷電、輸入新路斷線、輸出線路短路或斷路時，模塊返回故障信息。
三、LD6800EH-1輸入/輸出模塊主要技術參數
| 內容 |
技術參數 |
| 類型 |
輸入/ 輸出模塊 |
| 指示燈 |
模塊輸出動作—輸出動作紅色指示燈常亮
模塊輸入動作—輸入動作紅色指示燈常亮 |
| 工作電壓 |
電源總線：DC24V 二總線：DC 14V ～ 24V |
| 工作電流 |
電源總線：＜ 6mA ( 靜態) ＜ 21mA ( 空載啟動)
二總線電流：＜ 2mA |
| 輸出信號參數 |
有源：DC24V/2A |
| 輸入信號參數 |
無源開關量信號輸入 |
| 工作環境溫度 |
－ 40℃～ 55℃ |
| 工作環境相對濕度 |
≤ 95%〔(40±2)℃，無凝露〕 |
| 安裝方式 |
配合本公司LD60(ED) 底座安裝使用，采用插拔式結構，安裝方便 |
| 最大外形尺寸 |
長85mm× 寬37mm× 高85mm( 含底座) |
| 重量 |
0.092Kg±0.01Kg |
四、LD6800EH-1輸入/輸出模塊外形結構示意圖
五、LD6800EH-1輸入/輸出模塊接線示意圖
