*最新調整為10KΩ電阻

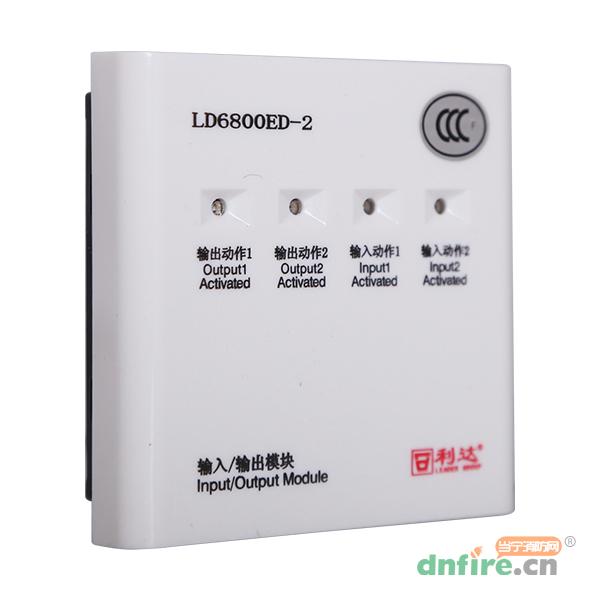

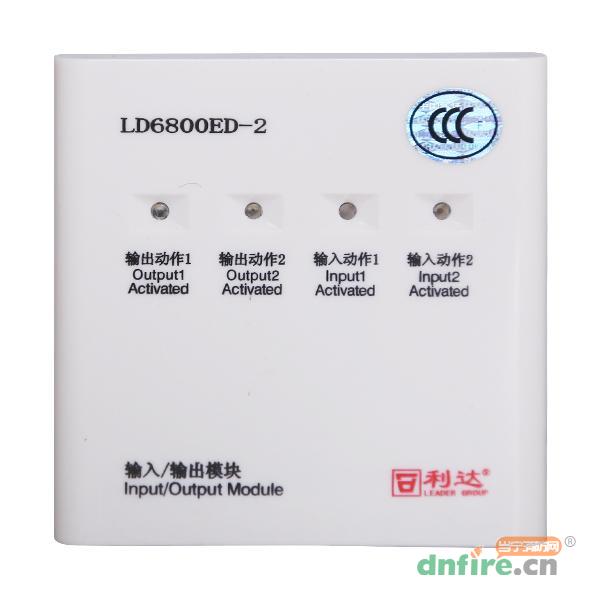

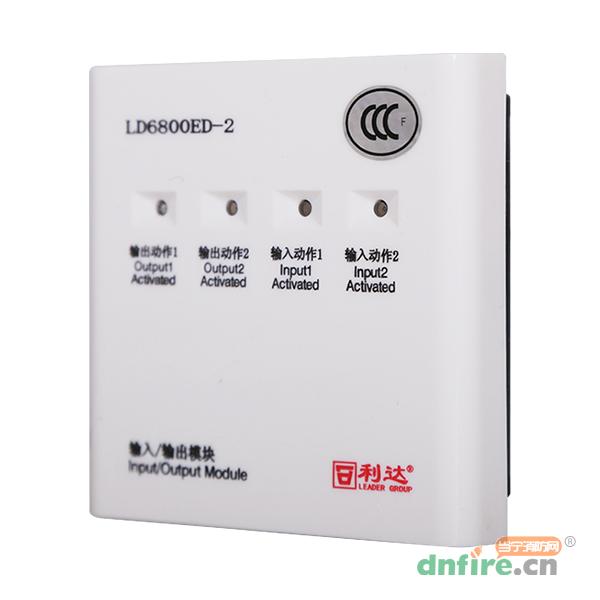

一、LD6800ED-2 輸入/輸出模塊概述

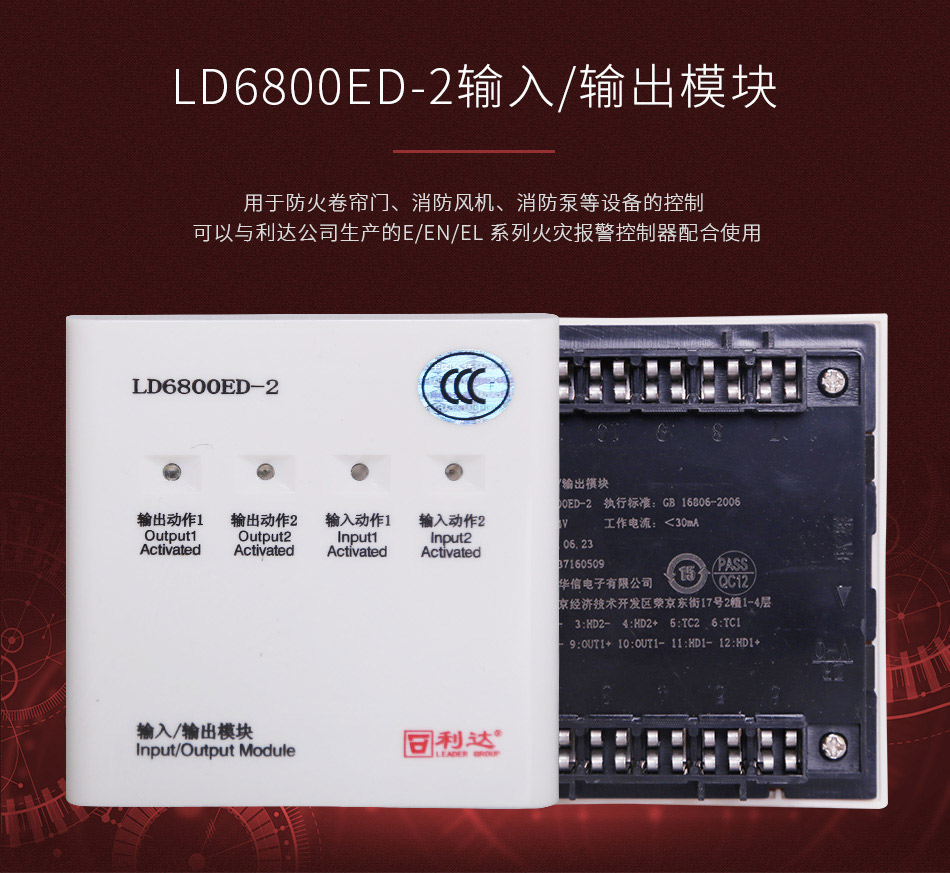

利達LD6800ED-2輸入/輸出模塊是消防報警聯動系統中的關鍵設備,采用內嵌式單片機技術、特殊防潮處理、表面貼裝(SMT)生產工藝和插拔式結構設計。具有較強的抗干擾能力,工作穩定可靠。主要用于防火卷簾門、消防風機、消防泵等設備的啟??刂?,可與利達公司生產的E/EN/EL系列火災報警控制器配合使用,滿足GB16806-2006《消防聯動控制系統》和《消防產品3C認證實施規則》。它通過二總線與系統連接,無極性,可接收兩路無源開關量輸入信號,同時能輸出兩路DC24V/1A的有源電壓信號,以實現對外部設備的控制和狀態監測。
二、LD6800ED-2 輸入/輸出模塊特點
二總線,無極性;
LD6800ED-2輸入/輸出模塊采用電子編碼,占一個節點地址(0~255);
電源總線,有極性;
LD6800ED-2輸入/輸出模塊可輸出2路DC24V/1A電壓信號;
可輸入2個聯動設備動作后的反饋輸入信號;
單色指示燈顯示模塊動作信息;
電源總線斷電、輸入新路斷線、輸出線路短路或斷路時,模塊返回故障信息;
LD6800ED-2輸入/輸出模塊替代利達的LD6800EC-2模塊。

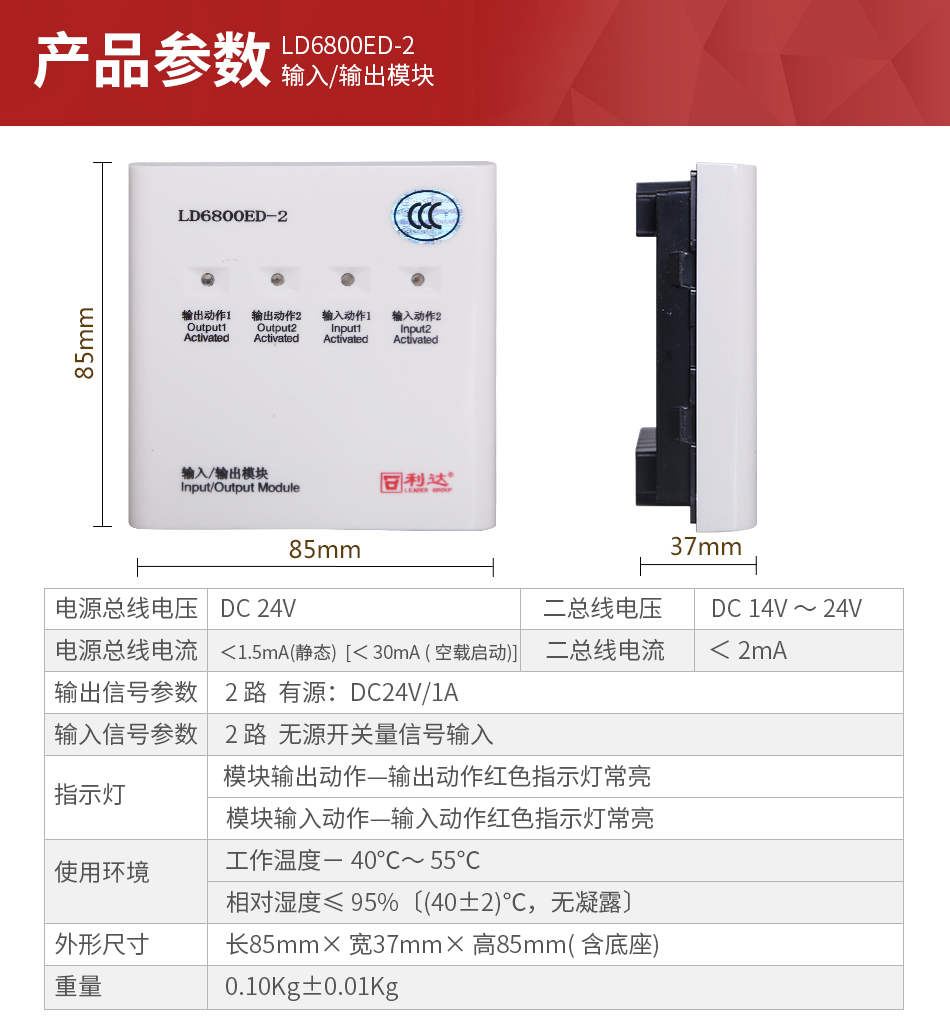

三、LD6800ED-2 輸入/輸出模塊參數
電源總線 |
DC 24V(DC 18V - 26V) |
二總線 |
DC 14V - 24V |
電源總線電流 |
<1.5mA(靜態),<40mA(空載啟動) |
二總線電流 |
<1mA |
輸入信號參數 |
2 路無源開關量信號輸入 |
輸出信號參數 |
2 路有源 DC24V/1A |
指示燈 |
每路兩個單色指示燈分別顯示模塊輸入和輸出動作信息,輸入或輸出動作時紅色指示燈常亮 |
溫度 |
-10℃ - 45℃ |
相對濕度 |
≤95%RH(40±2℃) |
編碼方式 |
采用電子編碼方式,占兩個連續地址點(0 - 255) |
安裝方式 |
配合本公司 LD60 (N) 底座安裝使用,采用插拔式結構 |
外形尺寸 |
長 100mm× 寬 40mm× 高 87mm |
重量 |
0.10kg±0.01kg |
