注意：該型號設備已經停產，替代型號JBF4123。

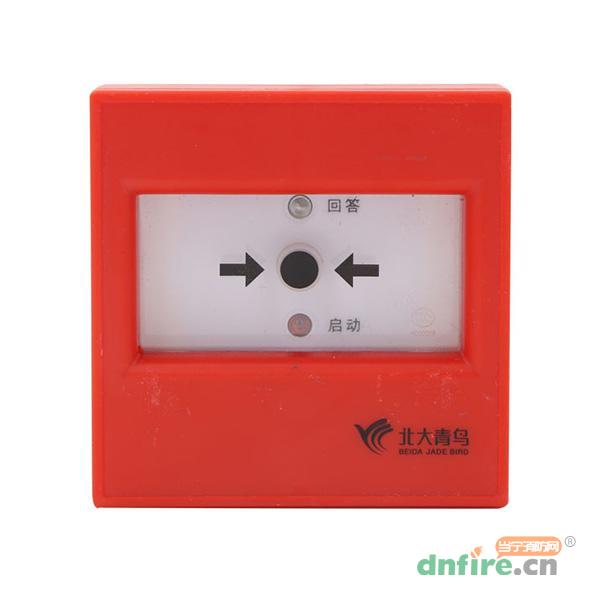

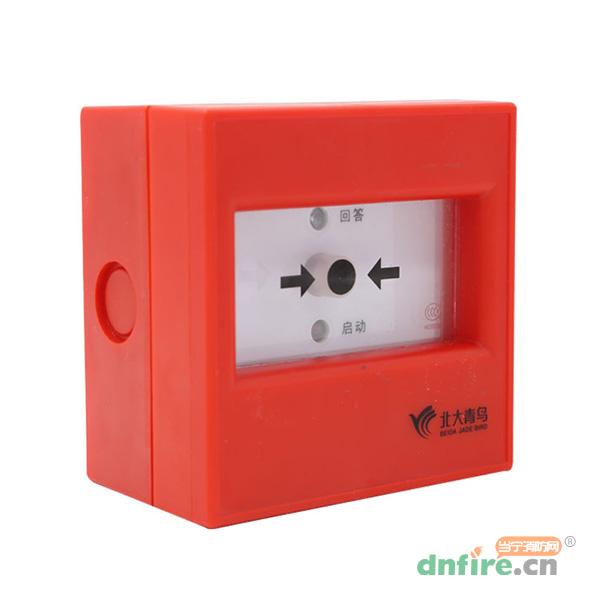

一、JBF-3333A消火栓按鈕功能特點
1、JBF-3333A消火栓按鈕內置微處理器。
2、手動推進彈簧按鈕后，內部開關動作，報警信號送到控制器，采用專用工具進行復位。
3、消火栓按鈕按下報警的同時有一組無源觸點輸出，觸點容量為DC30V/100mA，用來控制消防水泵。
4、可以通過專線聯動直接啟動消防水泵，并接收其應答信號。
5、二總線，無極性，功耗低。最遠傳輸距離1500m。報警總線采用ZR-RVS-2×1.5mm2雙絞線。

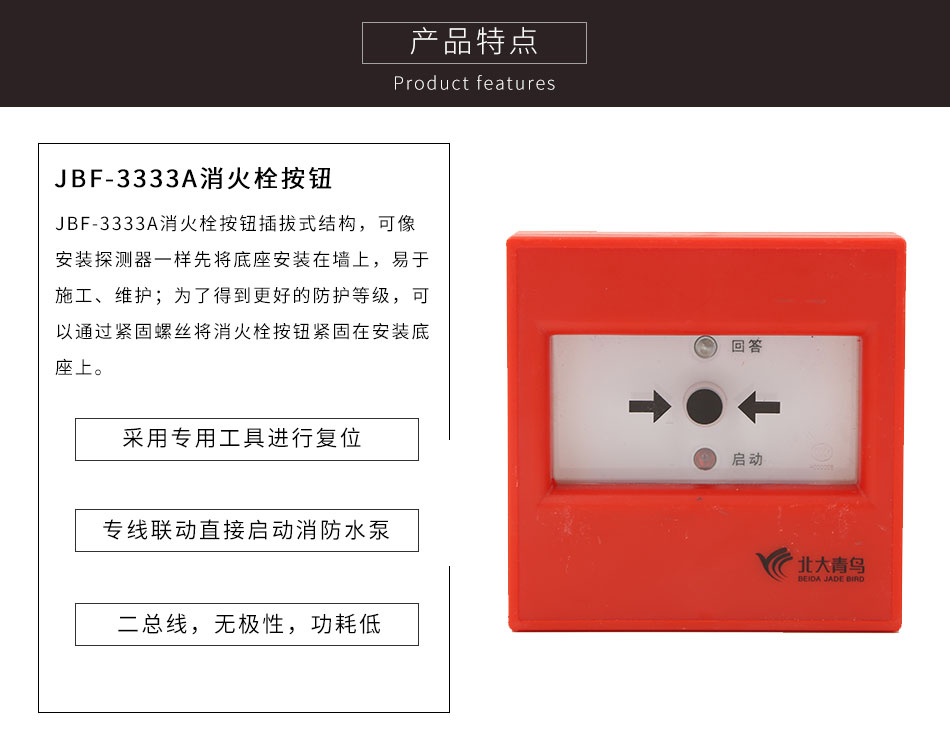

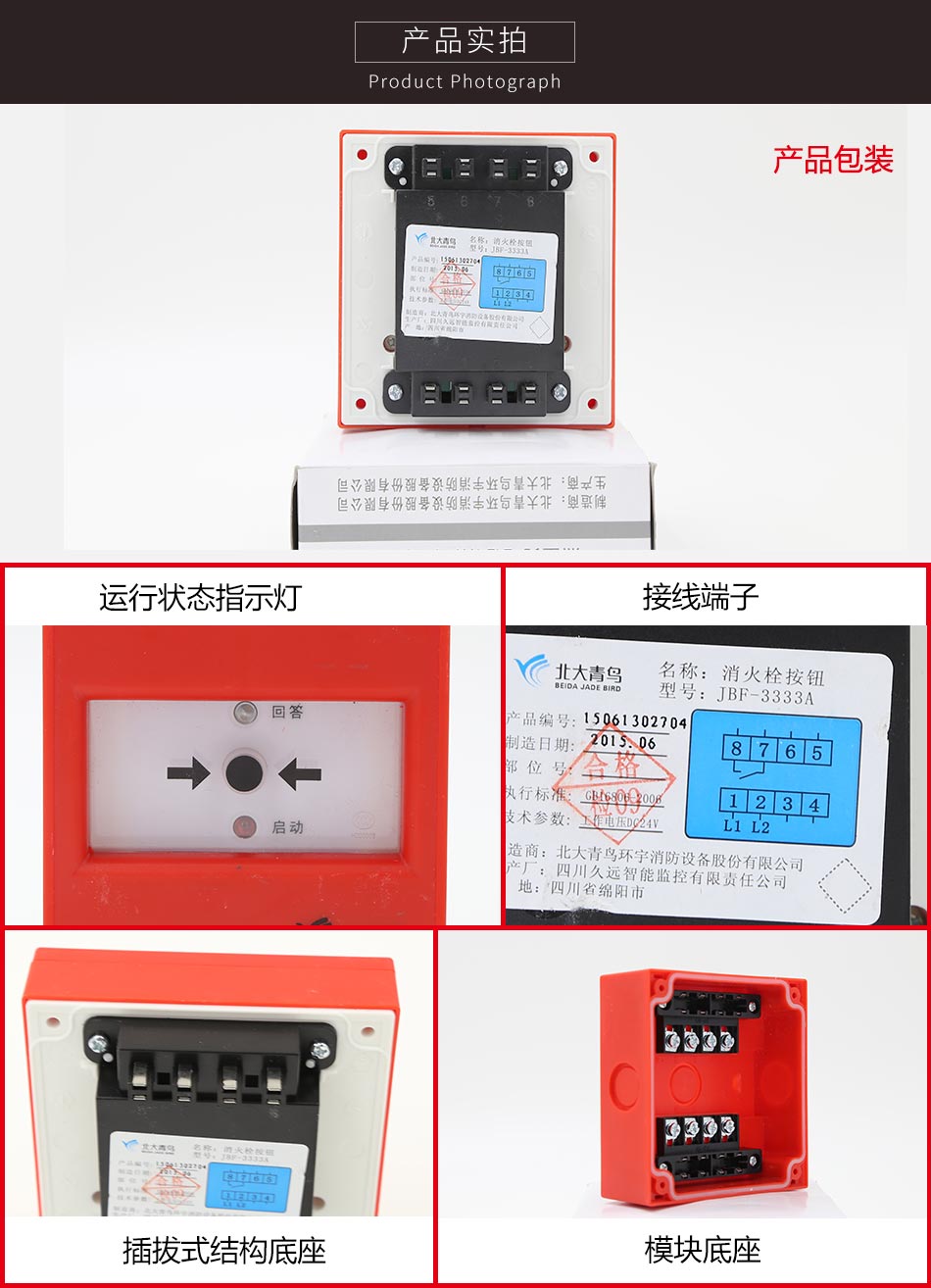

6、JBF-3333A消火栓按鈕插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，易于施工、維護；為了得到更好的防護等級，可以通過緊固螺絲將消火栓按鈕緊固在安裝底座上。緊固螺絲在消火栓按鈕包裝盒內。

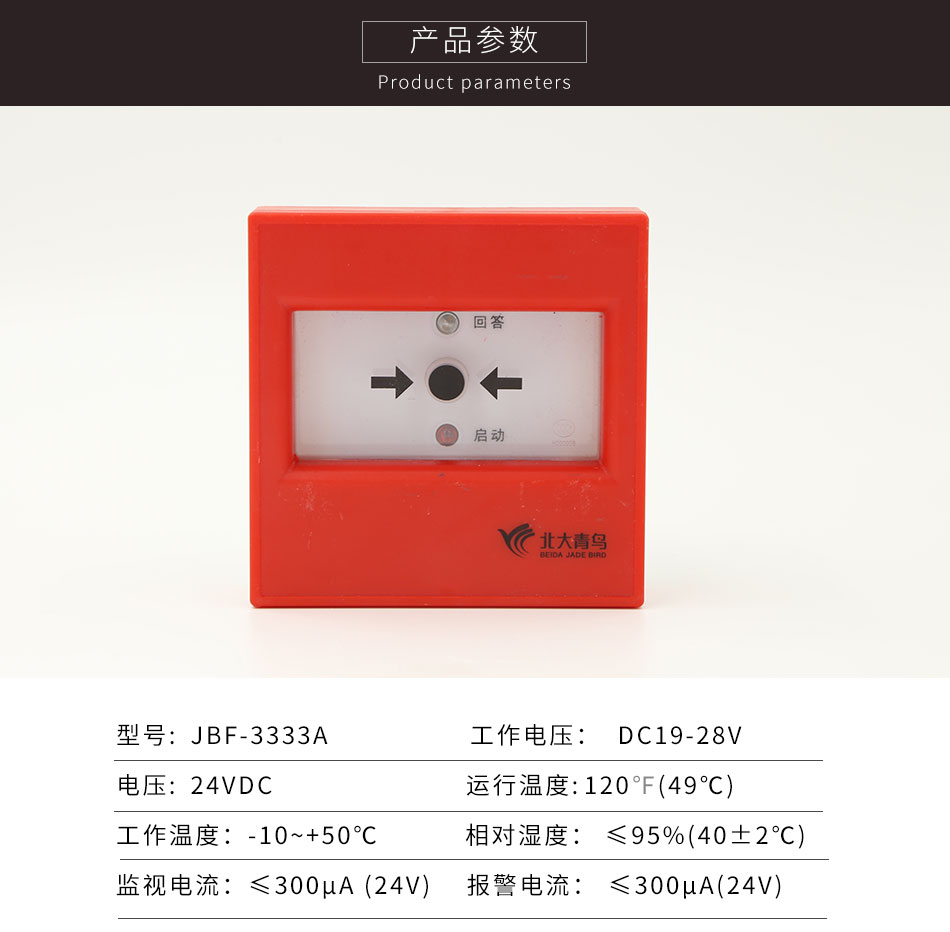

二、JBF-3333A消火栓按鈕技術指標
| 型號 |
JBF-3333A |
| 工作電壓 |
DC19-28V 控制器提供，調制型 |
| 工作溫度 |
-10~+50℃ |
| 貯存溫度 |
-20~+50℃ |
| 使用環境 |
室內型，具備防水濺功能 |
| 相對濕度 |
≤95%(40±2℃) |
| 監視電流 |
≤300μA (24V) |
| 報警電流 |
≤300μA (24V) |
| 編碼方式 |
使用專用電子編碼器 |
| 確認燈 |
監視狀態時啟動燈瞬時閃亮，報警狀態時啟動燈常亮(紅色)，防水泵啟動后回答燈常亮(綠色)。 |
| 外形尺寸 |

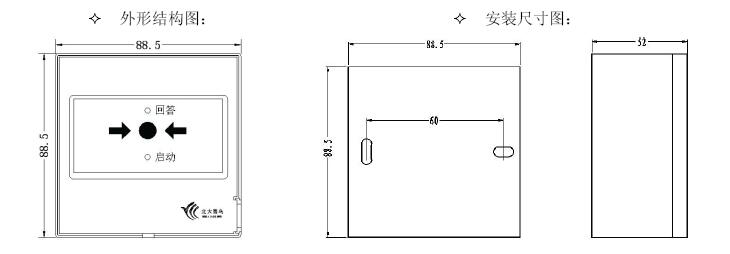

88.5mm 長×88.5mm 寬×52mm 高 |
| 線制 |
二總線，無極性 |
| 執行標準 |
GB16806—2006《消防聯動控制系統》 |
三、JBF-3333A消火栓按鈕結構特征、安裝與布線

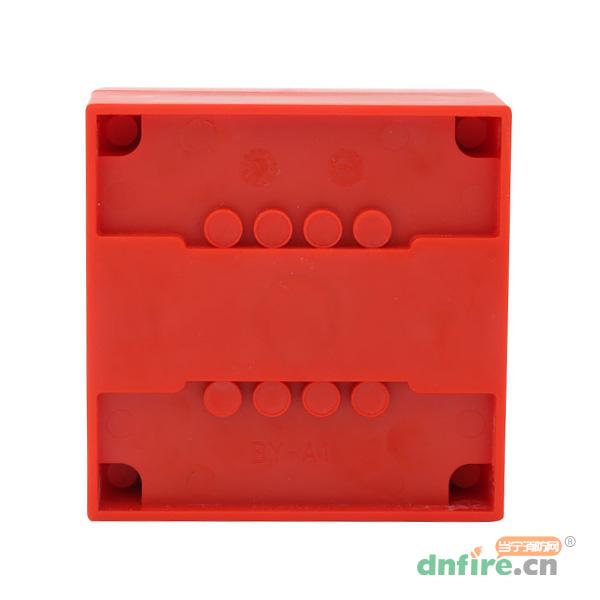

1、布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為60mm。
2、探測總線采用ZR-RVS-2×1.5mm2雙絞線。
3、具備防水功能，安裝時必須通過螺釘緊固以達到防水效果。
4、安裝之前用編碼器對其寫入相應地址碼(1-200)。

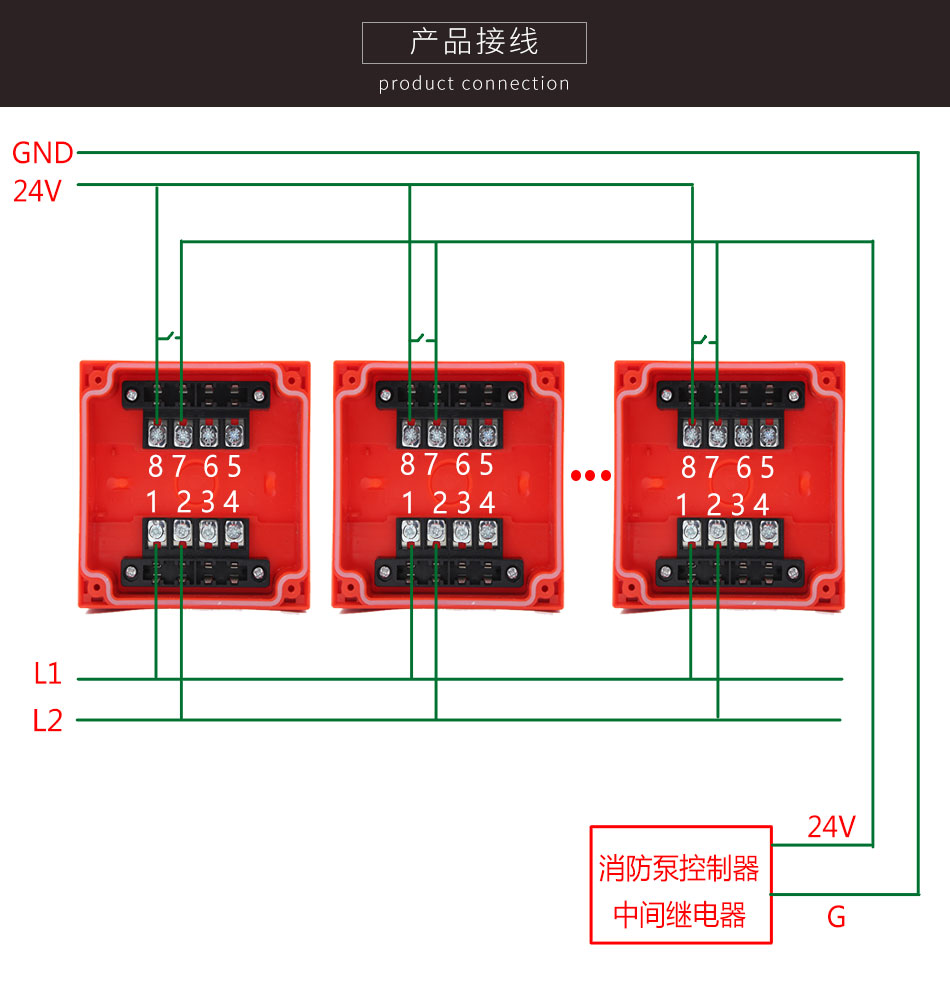

說明：

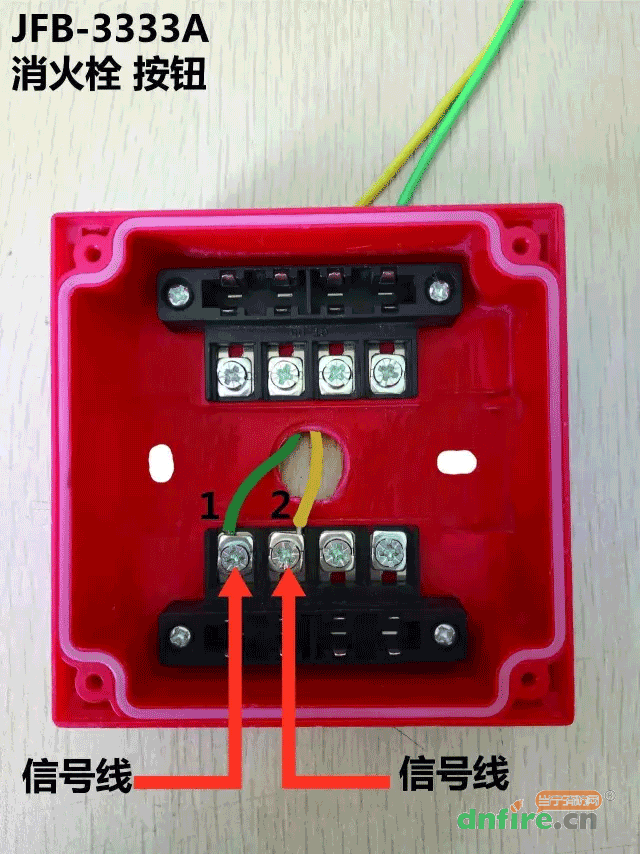

端子1和2分別接二總線L1和L2。
端子7、8正常時為常開觸點，手動報警按鈕按下時閉合。嚴禁端子7、8連接交流信號。
如現場需要消火栓按鈕直接啟泵則按上述示意圖接線，如不需則端子7、8端不需接電源線。
使用注意事項：
通過電子編碼器對JBF-3333A消火栓按鈕編碼，將其接入JBF-11S/SF系列火災報警控制器（聯動型）回路中。
在主機操作【自動登記】項后再進行手動登記，將其改為【消鈕】類型。進入主機【安裝設置】項子菜單第7項【專線故障檢測設置】項，將所對應控制消火栓泵的專線回路【外部設備為消防泵】項設置為“1”。此狀態下消火栓泵啟動并應答后，報警主機自動發出命令點亮消火栓按鈕回答燈。
特別注意：

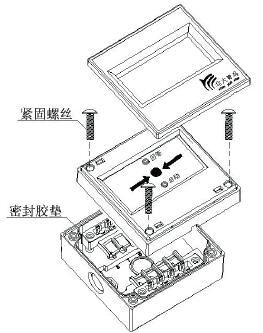

本消火栓按鈕內置密封膠墊，具備防水濺功能，為保證本功能的可靠性，安裝時請務必擰緊4顆緊固螺絲（包裝盒內）將消火栓按鈕主體與底座緊密結合。詳見下圖：
