一、JTY-HF-GST102線型光束感煙火災探測器概述
JTY-HF-GST102線型光束感煙火災探測器(以下簡稱探測器)為非編碼型反射式線型紅外光束感煙探測器。該探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。
探測器內置性能卓越的單片機，具備強大的分析判斷能力，通過在探測器內部固化的運算程序，可自動完成系統的調試、火警的判斷和故障的判斷，并通過指示燈和信號輸出端子給出狀態指示。該探測器還具有根據外界環境參數變化補償?shù)墓δ埽档土颂綔y器對現場環境潔凈程度的要求，探測器的靈敏度可通過電子編碼器進行現場設置，拓寬了本產品的應用場所。探測器采用全新的、合理的結構設計，調節靈敏、定位準確、外形美觀，易于安裝，調試方法簡單、方便。該探測器可用于歷史性建筑、倉庫、大型存儲區、購物廣場、健身中心、體育館、展覽館、酒店大堂、印刷廠、制衣廠、博物館、監獄等場所，還可用于有輕微煙塵的空間。

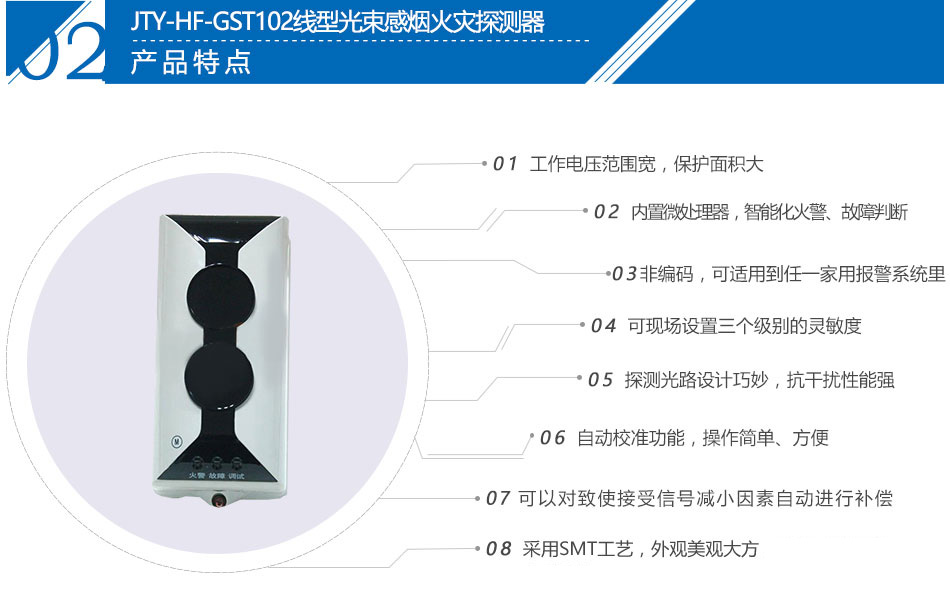

二、JTY-HF-GST102線型光束感煙火災探測器特點
1.工作電壓范圍寬、保護面積大；
2.探測器將發射部分、接收部分合二為一，安裝簡單、方便，光路準直性好；
3.內置微處理器，智能化火警、故障判斷；
4.具有自動校準功能，確?？梢杂蓡稳嗽诙虝r間內完成調試，操作簡單、方便；
5.具有自診斷功能，可以監測探測器的內部故障；
6.具有自動補償功能，對于一定程度上的灰塵污染、位置偏移及發射管的老化等致使接收信號減小的因素可自動進行補償；
7.具有火警、故障無源輸出觸點；
8.可現場設置三個級別的靈敏度；
9.探測光路設計巧妙，抗干擾性能強；
10.采用SMT工藝。
三、JTY-HF-GST102線型光束感煙火災探測器結構特征安裝與布線

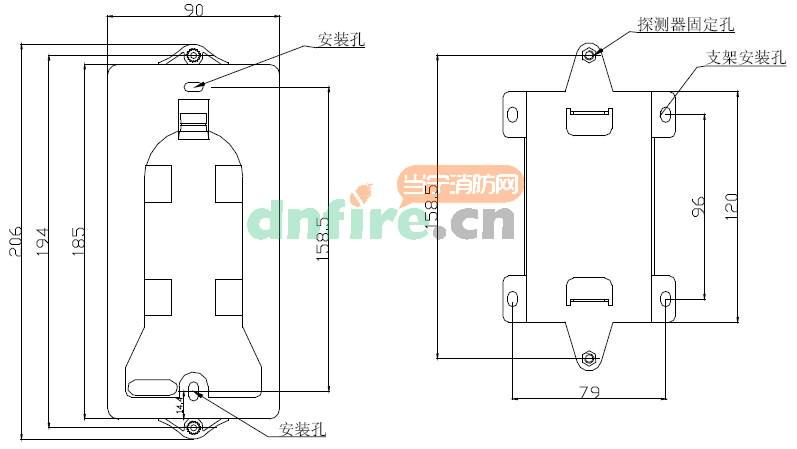

本探測器外形結構及安裝方式及反射器的選配安裝與JTY-HM-GST102型線型光束感煙火災探測器相同。

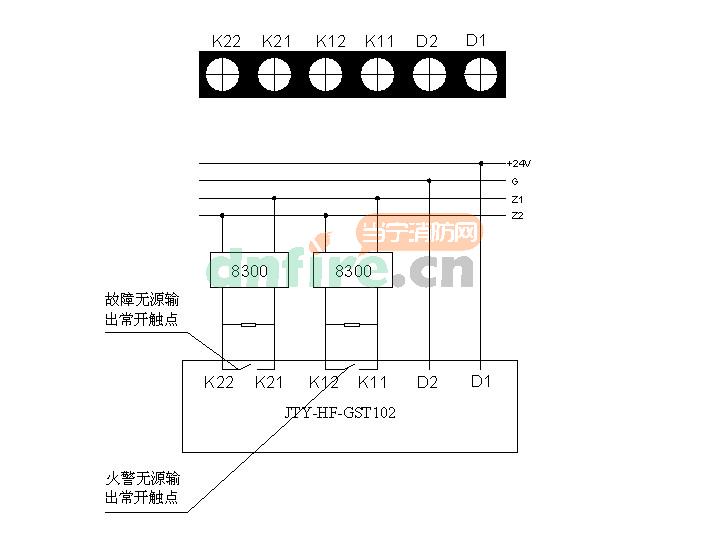

現場安裝時，需要將直流24V電源線（無極性），連接在探測器的接線端子D1、D2上；接線端子K21、K22為故障無源輸出常開觸點，接線端子K11、K12為火警無源輸出常開觸點；反射器不需接線。接線端子示意圖如圖1-31。
.jpg)
布線要求：連接K11、K12、K21、K22的信號線采用阻燃雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。
四、JTY-HF-GST102線型光束感煙火災探測器尺寸說明
當探測器與反射器間的安裝距離大于等于8m（小于等于40m）時，需安裝1塊反射器；

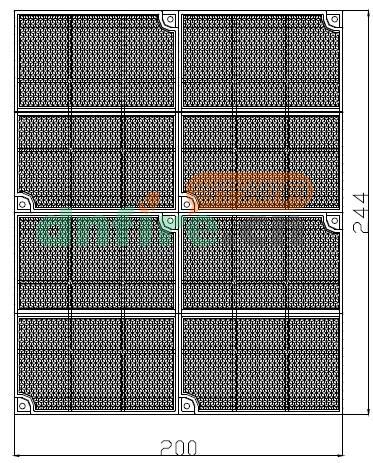

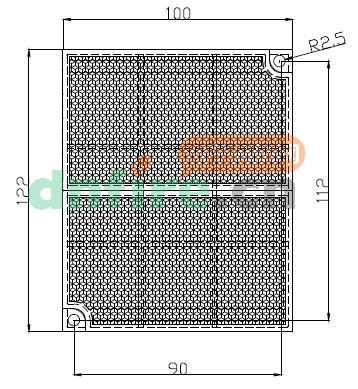

當探測器與反射器間的安裝距離大于40m（小于等于100m）時，需安裝4塊反射器。單塊反射器安裝需用兩只∅6塑料脹釘將其固定，安裝尺寸如圖所示，四塊反射器安裝時應擺放緊密，反射器之間不應留空隙，安裝示意圖如圖所示（圖未按比例）。
