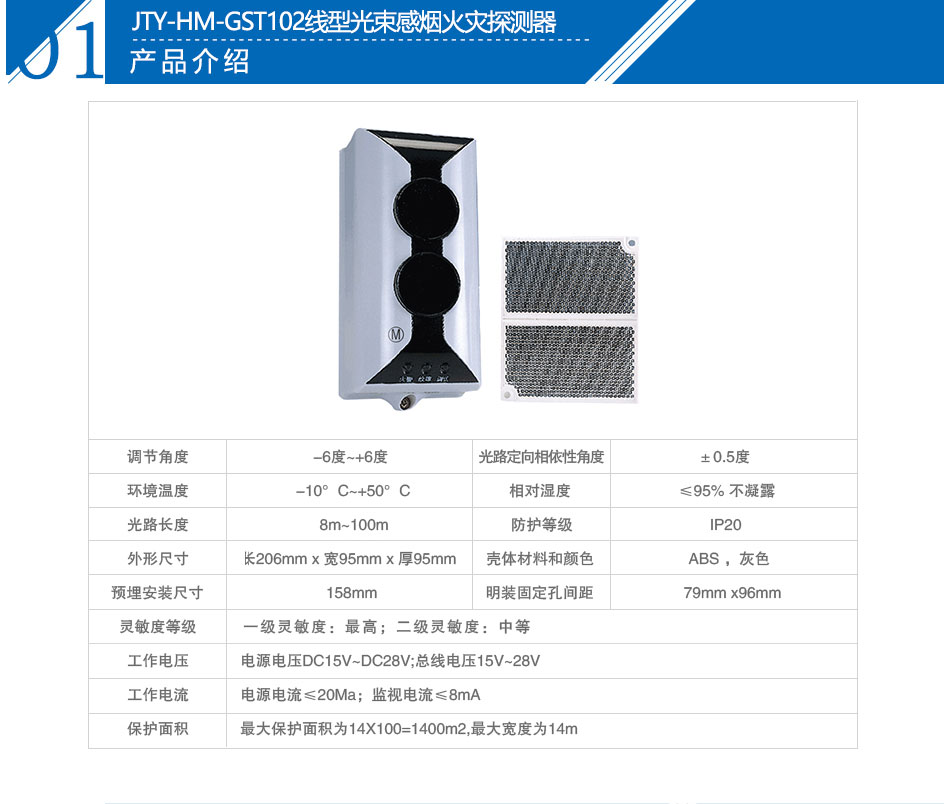

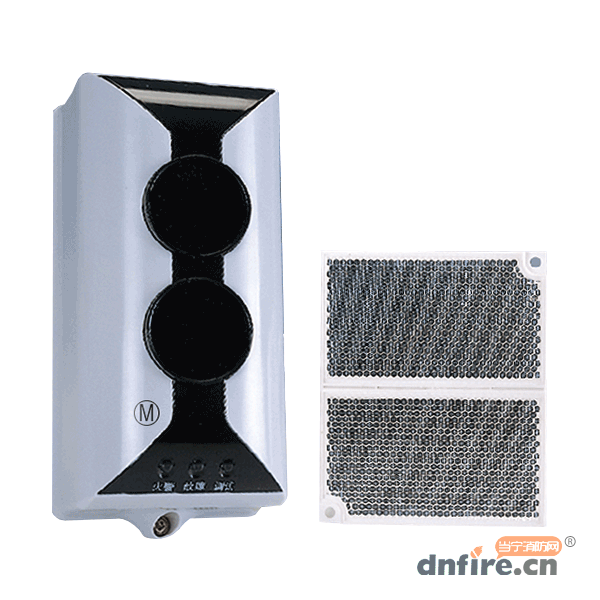

一、JTY-HM-GST102線型光束感煙火災探測器概述
JTY-HM-GST102線型光束感煙火災探測器(以下簡稱探測器)為編碼型反射式線型紅外光束感煙探測器。探測器可直接與我公司生產的火災報警控制器連接，通過總線完成二者間狀態信息的傳遞。探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。

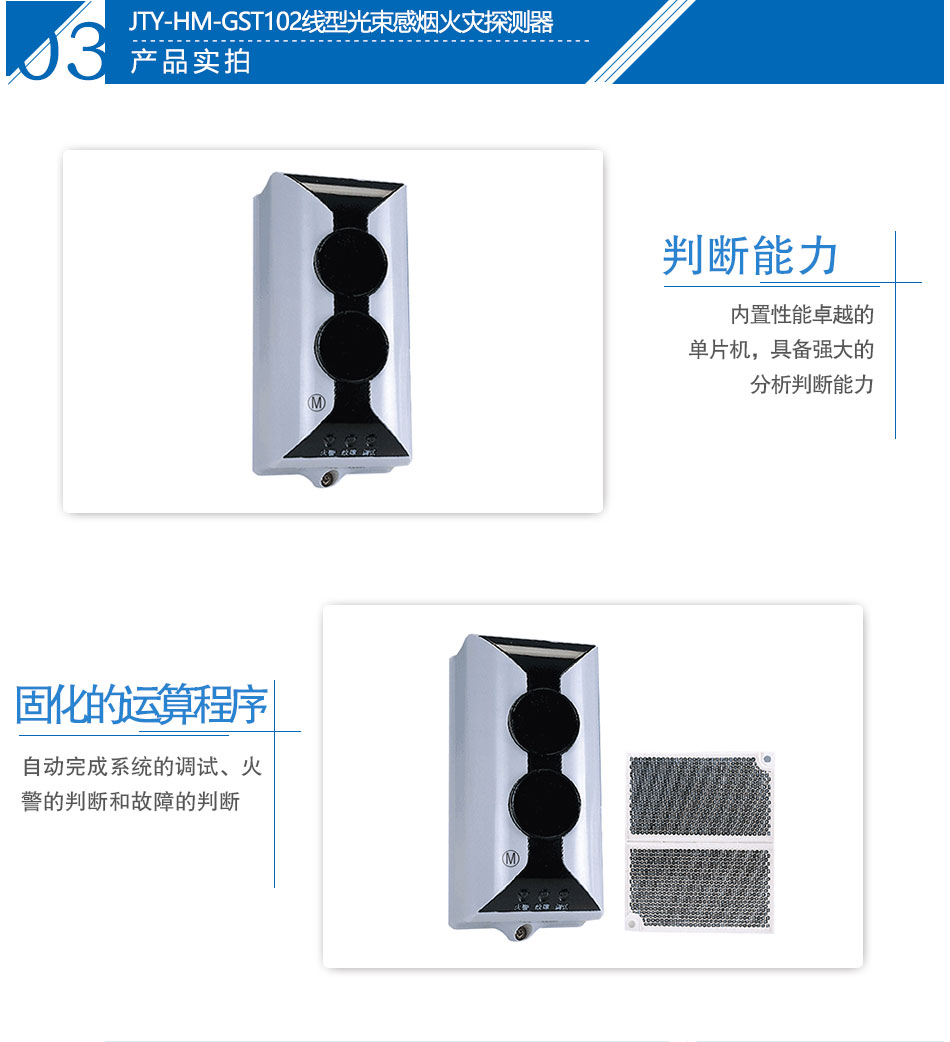

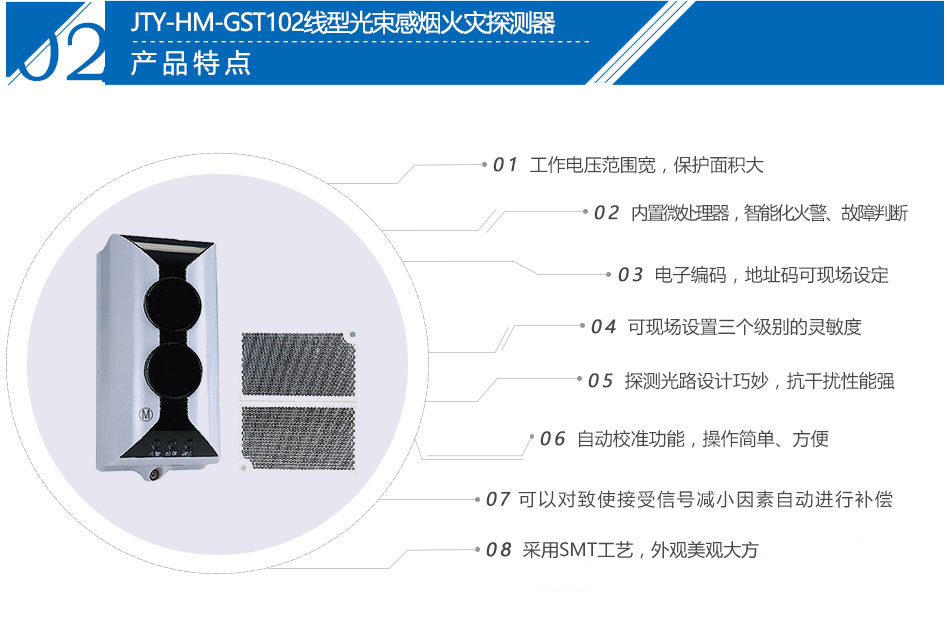

探測器內置性能卓越的單片機，具備強大的分析判斷能力，通過在探測器內部固化的運算程序，可自動完成系統的調試、火警的判斷和故障的判斷。探測器全面兼容數字化總線技術，具有信息上傳速度快，信息內容豐富的優點。該探測器還具有根據外界環境參數變化補償?shù)墓δ?，降低了探測器對現場環境潔凈程度的要求，探測器的靈敏度可通過電子編碼器進行現場設置，拓寬了本產品的應用場所。探測器采用全新的、合理的結構設計，調節靈敏、定位準確、外形美觀，易于安裝，調試方法簡單、方便。該探測器可用于歷史性建筑、倉庫、大型存儲區、購物廣場、健身中心、體育館、展覽館、酒店大堂、印刷廠、制衣廠、博物館、監獄等場所，還可用于有輕微煙塵的空間。
二、JTY-HM-GST102線型光束火災探測器狀態顯示
調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮，具體說明詳見“調試”部分。
正常監視狀態：紅色指示燈周期性閃爍。
火警：紅色指示燈常亮，黃色指示燈熄滅。火警信號需由控制器清除。探測器報火警時，由控制器點亮探測器火警指示燈。
故障：黃色指示燈常亮。如果故障恢復，探測器的故障信號由探測器自動消除。
光路被全部遮擋：探測器先報故障并點亮黃色指示燈，20s后探測器再報火警，并由控制器點亮紅色指示燈，熄滅黃色指示燈。注意：此種情況并不一定代表火災發生，當遮擋恢復后，故障信號由探測器自動清除，火警信號需由控制器清除。
三、JTY-HM-GST102線型光束火災探測器結構特征與工作原理

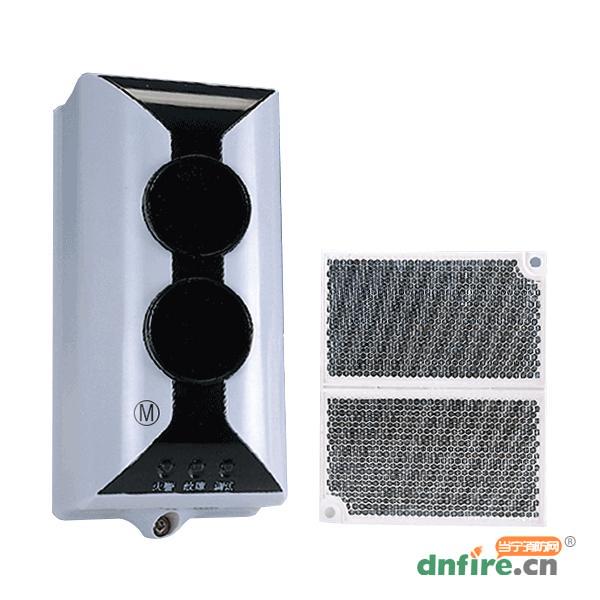

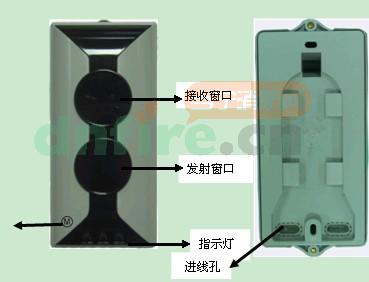

1.探測器外形示意圖如圖1所示。
.jpg)

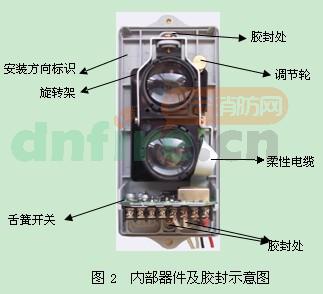

2.探測器內部器件及膠封示意圖如圖2所示。
.jpg)
3.工作原理

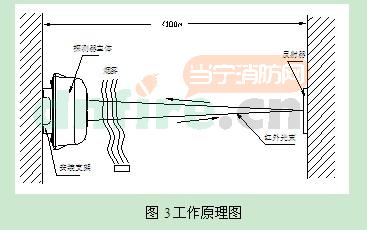

探測器與反射器相對而置。探測器包含發射和接收兩部分，發射部分發射出一定強度的紅外光束，經反射器上的多個直角棱鏡反射后，由探測器的接收部分對返回的紅外光束進行同步采集放大，并通過內置單片機對采集的信號進行分析判斷。當探測器處于正常監視狀態時，接收部分接收到的紅外光強度穩定在一定范圍內；當煙霧進入探測區內時，由于煙霧對光線的散射作用，使接收部分接收到的紅外光的強度降低。當煙霧達到一定濃度，接收部分接收到的紅外光的強度低于預定的閾值時，探測器報火警，點亮紅色火警指示燈，并將火警信息傳給與之連接的控制器。工作原理圖如3所示。
.jpg)
探測器需要與直流24V電源線（無極性）及火災報警控制器信號總線（無極性）連接，直流24V電源線接探測器的接線端子D1、D2端子上，總線接探測器的接線端子Z1、Z2上，反射器不需接線。
布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。

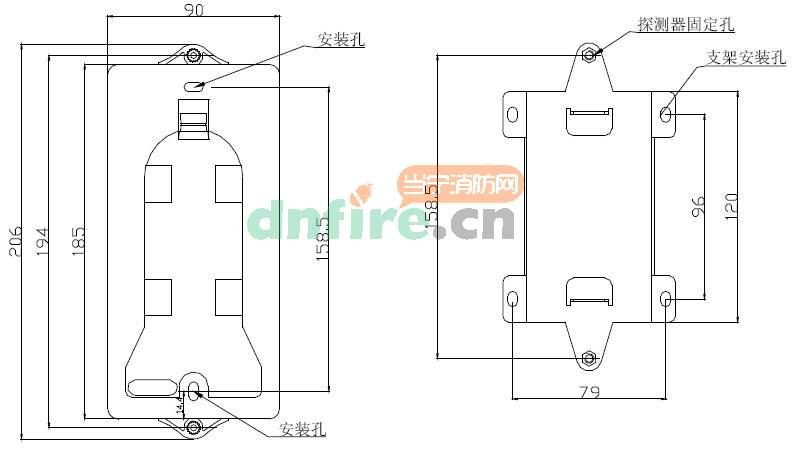

探測器采用明裝安裝，安裝方式有兩種：穿線管預埋和穿線管明裝。當穿線管預埋時，可將探測器底殼安裝在86H50型預埋盒的上方；當穿線管明裝時，采用支架安裝方式，底殼安裝孔距及支架安裝孔尺寸如圖5所示。
圖5
當探測器與反射器間的安裝距離大于等于8m（小于等于40m）時，需安裝1塊反射器；

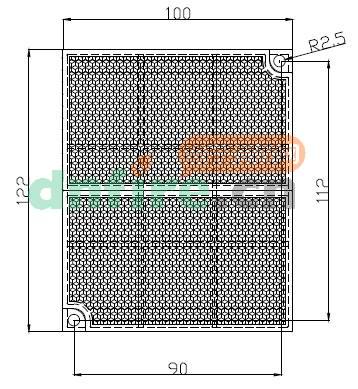

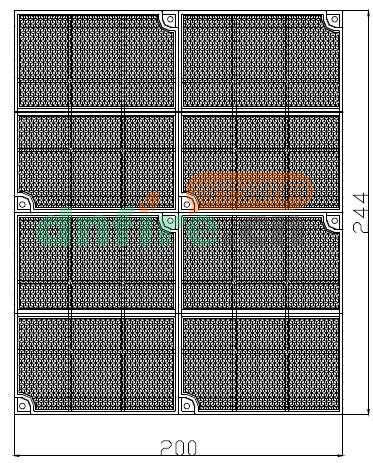

當探測器與反射器間的安裝距離大于40m（小于等于100m）時，需安裝4塊反射器。單塊反射器安裝需用兩只∅6塑料脹釘將其固定，安裝尺寸如圖6所示，四塊反射器安裝時應擺放緊密，反射器之間不應留空隙，安裝示意圖如圖7所示（圖未按比例）。
圖6
圖7
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請?jiān)诶锩娣胖靡粡埣垪l，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
JTY-HM-GST102怎么編寫碼
答管理員：
探測器采用電子編碼方式，該編碼方式簡便快捷，在現場可使用我公司生產的電子編碼器進行地址碼、設備類型、靈敏度等信息的讀出和寫入操作。首先應打開探測器的上蓋，將編碼器I2C接口線（鼠標線）與探測器連接器座XT3相連，打開電子編碼器電源，在待機狀態下，輸入2、5、9和“功能”鍵，進入電子編碼器I2C編程模式，屏幕顯示“0”。然后寫入地址碼。這個在產品說明書中是有的，可以去看下。
2024-09-29 18:00:30
問匿名用戶評論等級：
報警系統是德國安舍的 請問怎么接入模塊？
答管理員：
用非編碼型號的或者帶報警繼電器輸出的就可以，繼電器輸出接入報警系統的輸入模塊即可。
2023-02-15 00:31:29
問匿名用戶評論等級：
好的，謝謝您，很好的平臺
2022-12-02 12:58:29
問匿名用戶評論等級：
探測器上面還需要一個控制器吧？然后控制器與西門子的輸入模塊連接？還是探測器就可以與西門子的輸入模塊連接？
答管理員：
探測器有繼電器輸出的，輸出信號可以直接與西門子的輸入模塊連接。
2022-11-30 23:32:10
問匿名用戶評論等級：
探測器是海灣的，火災報警系統是西門子的該怎么安裝？
答管理員：
繼電器輸出信號接西門子的輸入模塊即可接到報警系統里了。探測器的安裝還是一樣的。應選擇帶繼電器輸出的，海灣的話，這類型有編碼的，JTY-HF-GST102.
2022-11-29 12:28:47
問匿名用戶評論等級：
誤報火警，但是復位后2s內，會再次報火警，這種情況怎么解決？
答管理員：
現場環境是否有較大灰塵煙霧，一般是有環境變化引起的。如果現場環境正常，給探測器斷電重新再上電試下
2021-07-21 11:25:11
問匿名用戶評論等級：
建筑高度8m的輪胎廠可以使用嗎？
答管理員：
可以使用，但光路之間應該無遮擋。具體設計人員會根據現場情況進行選型設計
2021-07-06 19:47:36
問匿名用戶評論等級：
請問，發射器可以調整角度嗎，我想讓光束平行于屋面，屋面有傾斜角度
答管理員：
是可以調整的，發射器和反射器都需要調整。但你這為什么要調整呢。
2019-09-24 13:12:45
問匿名用戶評論等級：
號對的，主機登記不回去什么情況
答管理員：
消防主機設備定義做好了嗎，然后再注冊登記
2019-08-31 16:31:03
問匿名用戶評論等級：
直接報紅燈沒有報黃燈這是什么問題啊
答管理員：
常亮那是火警了啊，看看是不是誤報
2019-07-04 11:30:47
