文章講述的是紅外對射報警主機接線圖，為使大家更加形象的了解紅外對射報警主機接線圖到底如何，首先筆者列出紅外對射報警主機接線圖大家做參考，紅外對射報警主機接線圖如下：

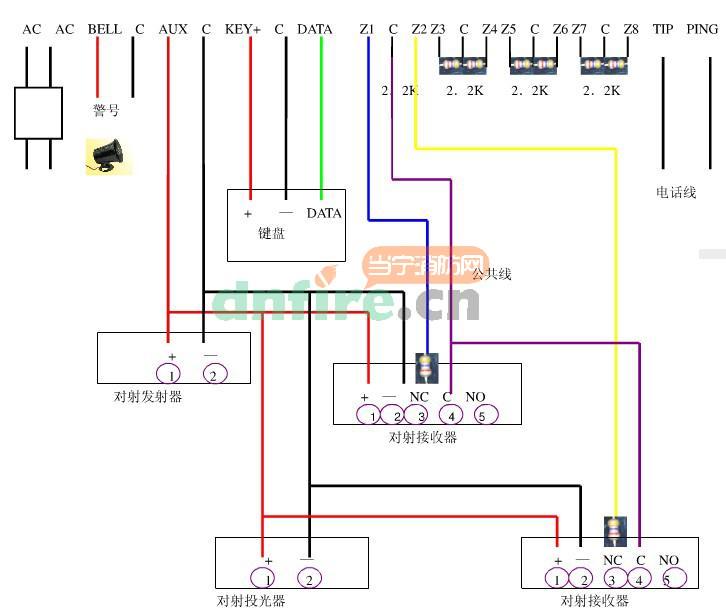

紅外對射報警主機接線圖

　　在面對紅外對射報警主機接線問題，首先需確認您的報警主機是16路輸入8路繼電器輸出可聯網報警主機。
　　
　　1、IN1~IN16和I-com為16路報警輸入，可以接16個探測器，探測器的信號線一根接IN1，另一根接I-COM。
　　
　　2、ID撥碼開關是用來設置主機地址的，在有多個主機的情況下需要給每一臺主機設置一個地址。如果只有一臺主機時此開關無作用。
　　
　　3、輸出1-output（NOCNC)至8-output(nocnc)為8組繼電器輸出，接NO-C為常開輸出接點，接NC-C為常閉輸出接點。
　　
　　4、c-output(nocnc)為公共輸出繼電器端子，接法同上，16路的任何一路有報警他都會有輸出。
　　
　　5、16個報警指示燈分別對應16個報警探測器IN1~IN16的狀態，有報警信號時燈亮。8個輸出指示燈分別對應1-output（NOCNC)至8-output(nocnc)。
　　
　　6、輸出端口可以接燈光、警號、聯動硬盤錄像機等設備、觸發自動撥號裝置等其它需要聯動的裝置。
　　
　　7、另外你的這臺報警主機功能強大，CODE(D+GD-)是用來通訊的端口?？梢赃B接電腦和網絡。但是使用前需要按照實際的輸入輸出對應關系編程。
　　
　　8、12V端口是外接直流12V電源的供電端子。
