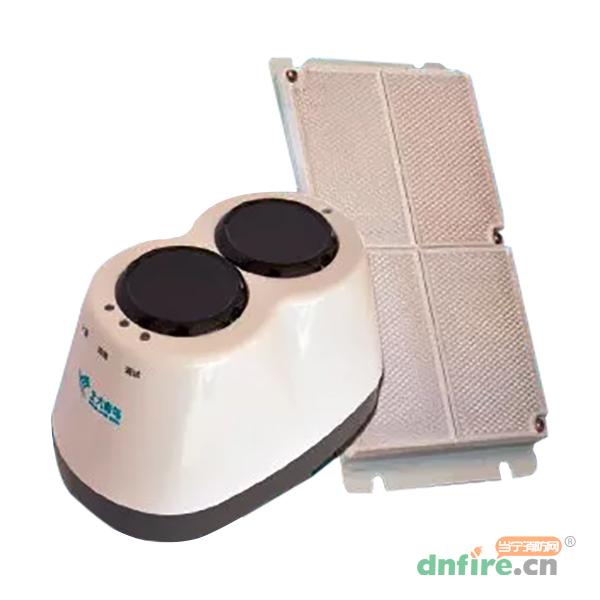

一、JTY-H-JBF4382型線型光束感煙火災探測器產品簡介
JTY-H-JBF4382型線型光束感煙火災探測器（以下簡稱：探測器）是反射式總線編址型線型光束感煙火災探測器，適用于青鳥消防11SF、51S系列控制器。通過繼電器輸出火警和故障信號，可與不同廠商的火災報警控制器連接。探測器配有激光模組和LED信號指示，整個調試過程方便，快捷，易于操作。
二、JTY-H-JBF4382型線型光束感煙火災探測器產品特點
●反射式線型光束感煙火災探測器,發射接收一體化設計；
●開關量信號輸出，可兼容任意廠家信號輸入模塊；
●調試簡單，激光模組快速定位反射器的安裝位置，LED指示信號強度；
●采用自動增益控制技術，背景信號自動補償，抗日光能力強；
●內置微處理器，全功能自診斷，擾動自動過濾技術；
●兩組獨立步進式精密微調，水平/垂直光學角度調整方便，校準精確。
三、JTY-H-JBF4382型線型光束感煙火災探測器主要參數
| 工作電壓 |
電源：DC18V~DC30V |
| 工作電流 |
監視狀態：≤15mA |
| 報警狀態：≤35mA |
| 故障狀態：≤25mA |
| 調試狀態：≤25mA |
| 繼電器觸點 |
最大電壓：DC30V，最大電流：2A |
| 狀態指示 |
監視狀態：紅色指示燈閃亮 |
| 報警狀態：紅色指示燈常亮 |
| 故障狀態：黃色指示燈常亮 |
| 調試狀態：綠色指示燈閃亮或常亮 |
| 編址方式 |
使用專用電子編碼器 |
| 編址范圍 |
1-200 |
| 線制 |
四線制，信號線無極性，24V 電源線有極性 |
| 通訊距離 |
1500m |
| 外殼材質 |
塑料 |
| 外觀 |
PANTONE Warm Gray 1 C 米白色 |
| 產品重量 |
564g |
| 防護等級 |
IP30 |
| 外形尺寸 |
185mm 長× 115mm 寬×126mm 厚 |
| 光路長度 |
50-100m |
| 最大光路方向偏差 |
1 度 |
| 保護面積 |
1400m2 |
| 執行標準 |
GB14003-2005《線型光束感煙火災探測器》 |
四、JTY-H-JBF4382型線型光束感煙火災探測器安裝注意事項
●探測器正常工作需要穩固的安裝面，不應安裝到受周圍機械振動干擾較大的表面；
●探測器安裝時應防止太陽光、鹵素?zé)艄獾葟?qiáng)光源直接照射接收器。光源路徑與探測器光路夾角應大于5°；
●探測器光路需要暢通無阻且光路周圍1m范圍內不應有固定或移動物體；
●探測器不應安裝到存在大量粉塵或水蒸氣的場所；
●探測器安裝距側面墻和天花板均需大于0.5m；
●探測器安裝之前應確定好自己的地址，防止出現重碼的現象；
●探測器與反光板安裝距離在5m~50m之間時，需要使用2塊反光板。安裝距離在50m~100m之間時，需要使用4塊反光板。反光板組合使用時應當擺放緊密，反光板之間不應留有空隙。
五、JTY-H-JBF4382型線型光束感煙火災探測器接線及調試

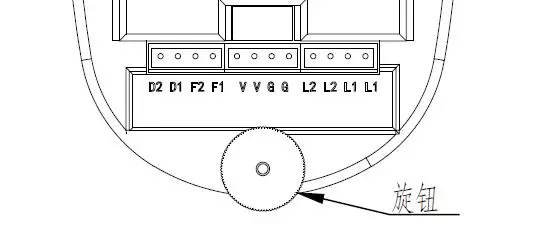

接線端子示意圖如下：
| 符號 |
D2/D1 |
F2/F1 |
V |
G |
L2/L1 |
| 名稱 |
故障繼電器 |
火警繼電器 |
24V |
負極 |
回路芯線 |
注意：24V電源線有極性
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請?jiān)诶锩娣胖靡粡埣垪l，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
我想請問一下，這款紅外調試有激光紅點對射調試嗎？
答管理員：
根據產品說明是有的，詳細操作可以查看下頁面上說明書
2023-11-04 07:35:09
問匿名用戶評論等級：
這種煙感器能感應到工廠廁所有人蹲坑的時候抽煙的那個煙霧嗎
答管理員：
這種是不可以的。你可以聯系頁面上手機電話或者400-928-6119咨詢，給你推薦合適的款式。
2023-04-12 11:20:43
問匿名用戶評論等級：
JTY_H_JBF4382正確接線應該怎么接
答管理員：

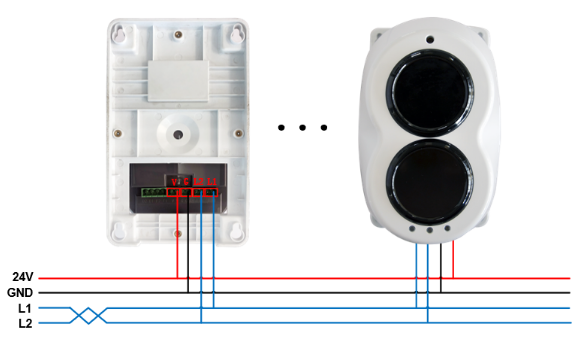

看你接入哪家的報警系統了。頁面的接線圖是接入青鳥的，一組電源線一組信號線，和傳統聲光類似。反射板端不需要接線。
2021-07-10 11:20:04
問匿名用戶評論等級：
需要模塊應該怎樣接線，不需要模塊應該怎么接線
答管理員：
介紹中接線圖的就是不需要模塊的，不過需要接入青鳥對應的火災報警系統中。如是其他品牌的報警系統可以用輸入模塊接入報警系統，和感溫電纜、火焰探測器一樣的接法，繼電器干節點輸出接入輸入模塊。
2021-07-10 10:54:45
問匿名用戶評論等級：
調了幾次一直報故障，什么產品噢
答管理員：
請問是什么問題呢？您可以跟廠家售后那邊反映一下
2019-10-28 10:23:31
問匿名用戶評論等級：
裝了幾天對不上一個什么產品
答管理員：
反光式的，反光板與探測器基本在同一水平線上吧，根據說明書調試，這種產品相對是比較麻煩一些。如還有問題可以聯系你的供應商，讓提供技術支持，至少遠程技術指導一下
2019-06-29 11:29:58
