一、問題描述及原因分析

1.問題描述

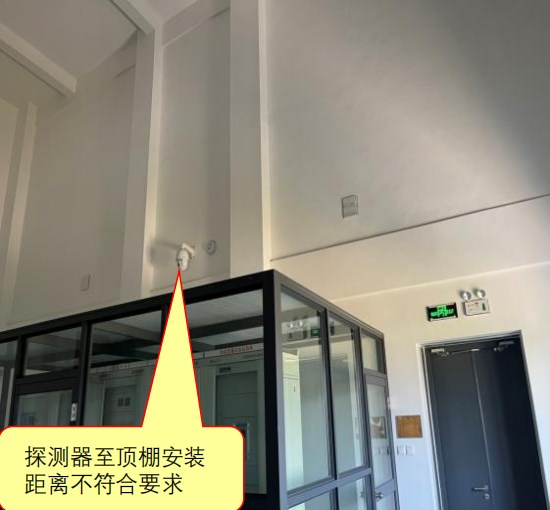

探測器的光束軸線至頂棚的垂直距離不符合規范要求。【圖示1】

圖示1

2.原因分析

設計圖紙未準確標注探測器安裝高度；施工人員為了施工方便，沒有按圖紙要求的高度安裝。因此，無法保證探測器能及時有效探測到火情，降低了系統的可靠性。

二、規范要求及正確做法

1.規范要求

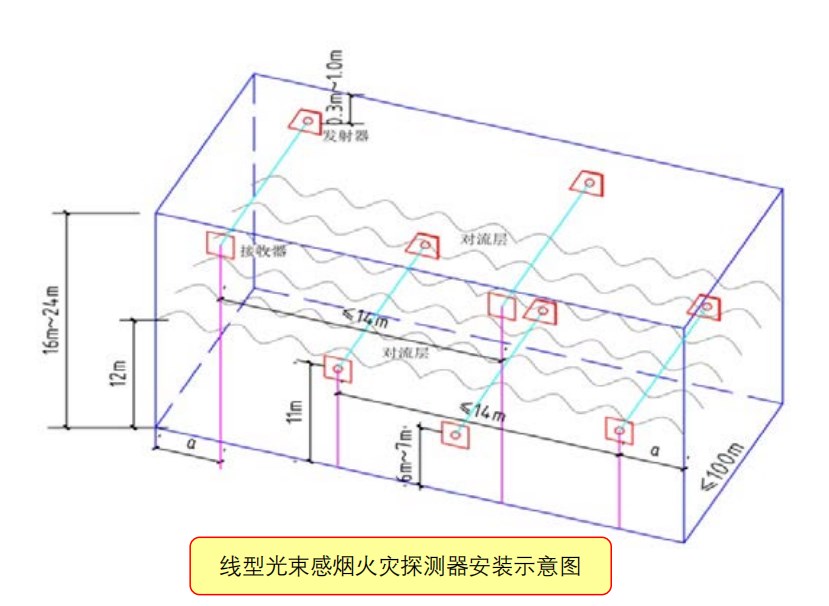

☆《火災自動報警系統設計規范》(GB 50116-2013)第6.2.15條第1、2款、第12.4.3條第2、3、4款。【圖示2】

2.正確做法

圖示2

三、應對措施及防治指南

1．當頂棚高度不大于5m時，探測器的紅外光束軸線至頂棚的垂直距離為0.3m；當頂棚高度為10m～20m時，光束軸線至頂棚的垂直距離口為1.0m；

2．相鄰兩組線型光束感煙火災探測器的水平距離不應大于14m。探測器至側墻水平距離不應大于7m且不應小于0.5m。探測器的發射器和接收器之間的距離不宜超過100m；

3．采用分層組網的探測方式，除按原規范規定設置在建筑頂部外，在建筑高度不超過16m時，在6m～7m處增設探測器；在建筑高度超過16m但不超過26m時，在6m～7m和11m～12m處各增設一層探測器。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統設計規范》(GB 50116-2013)

第6.2.15條 線型光束感煙火災探測器的設置應符合下列規定：

第1款 探測器的光束軸線至頂棚的垂直距離宜為 0.3m～1.0m ，距地高度不宜超過 20m 。

第2款 相鄰兩組探測器的水平距離不應大于 14m ，探測器至側墻水平距離不應大于 7m ，且不應小于 0.5m ，探測器的發射器和接收器之間的距離不宜超過 100m 。

第12.4.3條 線型光束感煙火災探測器的設置應符合下列要求：

第2款 探測器宜采用分層組網的探測方式。

第3款 建筑高度不超過16m時，宜在6m～7m增設一層探測器。

第4款 建筑高度超過16m但不超過26m時，宜在6m～7m和11m～12m處各增設一層探測器。
