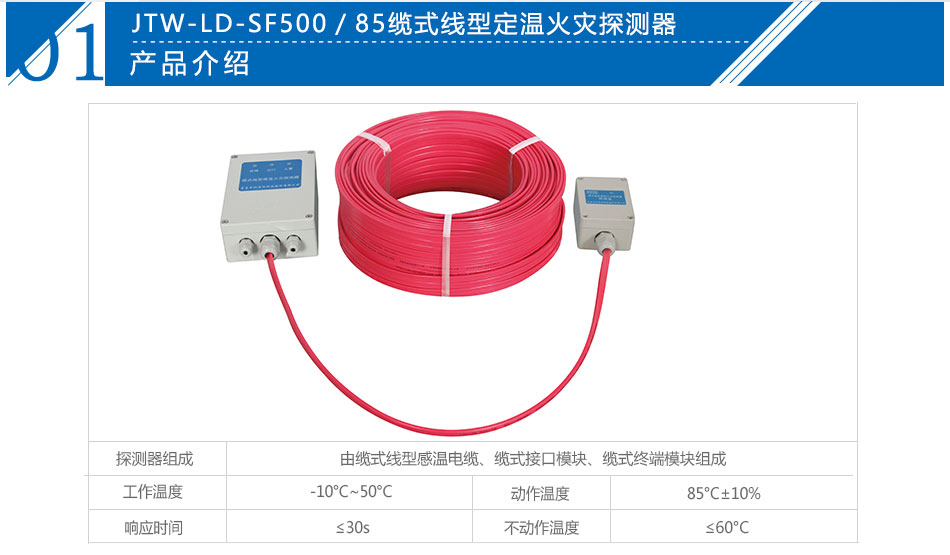

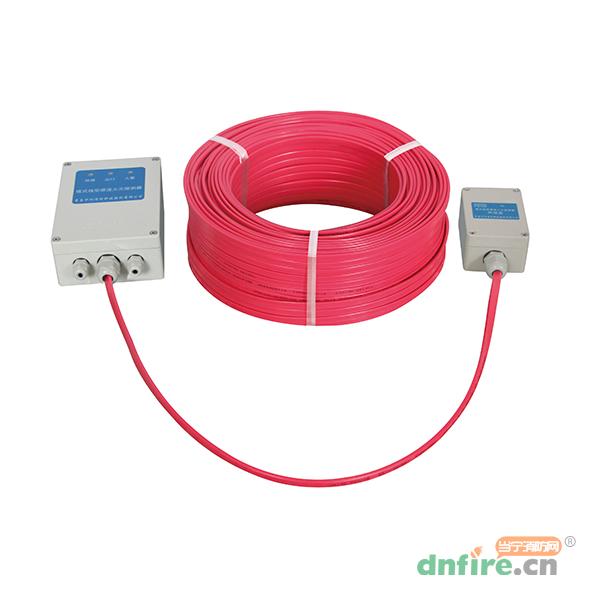

一、JTW-LD-SF500/85纜式線型感溫火災探測器概述

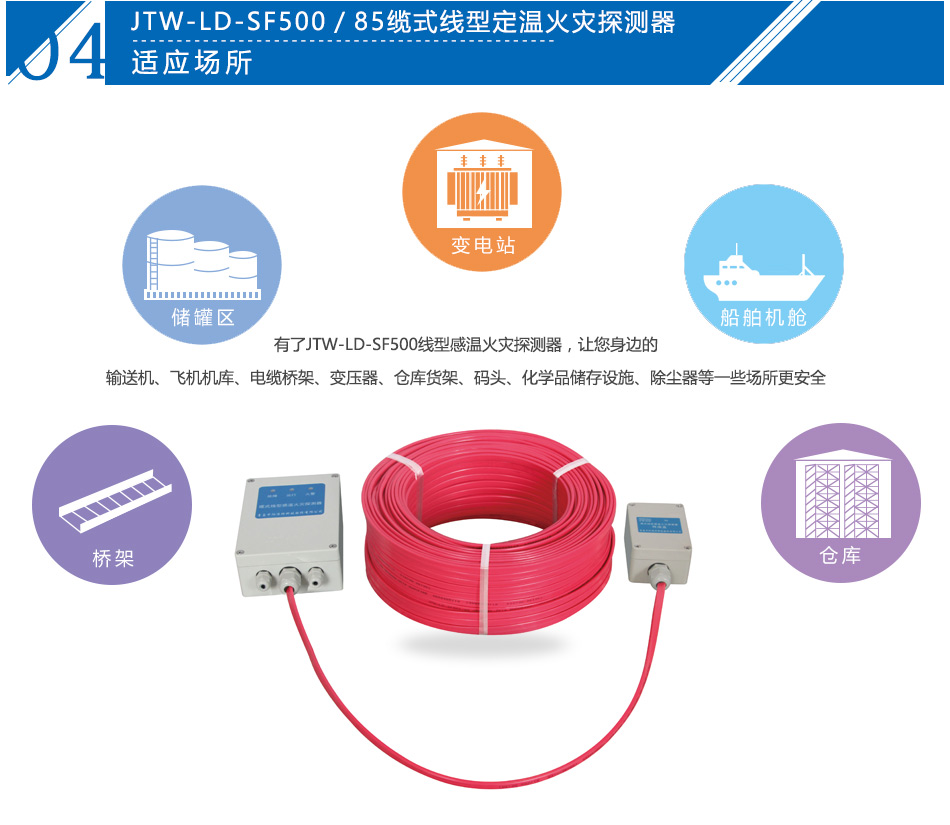

JTW-LD-SF500/85纜式線型感溫火災探測器(以下簡稱探測器)主要由信號處理單元（微電腦處理器）、感溫電纜、接續部件（終端盒）組成，探測器具有響應溫度報警、輸出報警信號的功能。探測器具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作，所以被廣泛地應用在倉庫、貨場、車輛隧道、油氣輸送管道、變壓器、皮帶輸送機及機車、配電盤等消防探測場所。特別適用于電纜隧道、電纜橋架、電纜井內的動力電纜及控制電纜的火警早期預報，可在電廠、鋼廠、化工廠等場合使用。
二、JTW-LD-SF500/85纜式線型感溫火災探測器工作原理及特點
探測器的感溫電纜為溫度敏感元件，線型感溫電纜為平行結構，由三根探測導體以熱敏聚合CTR特性材料為絕緣材料經高壓一次性擠出成型，然后在每隔0.8米鉚接一個感溫元件，最后擠塑相適應的外護套，形成一根具有探測溫度并報警的特殊線纜。能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測。熱敏聚合CTR特性材料是一種特殊材料，當溫度上升至響應值時，感溫電纜線芯間的阻值躍變，導線間就會產生相應信號，再經過單片機微控制器模糊數學的計算方法做出火警判斷。

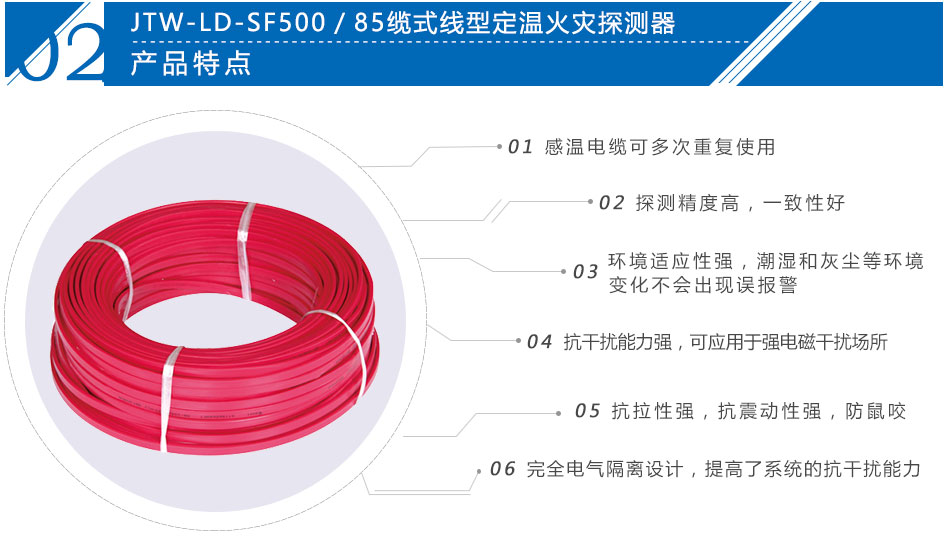

其主要特點簡述如下：
1.感溫電纜結構穩定，抗干擾性及抗拉、抗擠壓性能強。
2.采集模擬量與開關量?jī)煞N信號綜合判斷。
3.滿足GB16280-2014中4.18條小尺寸高溫響應性能試驗要求和GB50116-2013中12.3.3條響應火焰規模不大于100mm的要求。
4.在安全溫度范圍內探測器報警后不損壞感溫電纜，感溫電纜可重復使用。
5.具有開路、短路兩種故障報警。
6.微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。
7.帶手動火警和故障模擬功能。
8.探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。
9.通過輸入模塊的無極性二總線技術和所有火災報警控制器通訊。
三、JTW-LD-SF500/85纜式線型感溫火災探測器主要技術指標
1.探測器類別：可恢復式纜式定溫?zé)o定位功能探測型火災探測器
2.定溫報警溫度、環境溫度
| 型號 |
JTW-LD-SF500/85 |
| 動作溫度℃ |
85±10% |
| 感溫線纜最高環境溫度℃ |
60 |
| 微電腦處理器、終端盒環境溫度范圍℃ |
D（-40~50） |
3.最小報警長度：1m
4.最大使用長度：150m
5.感溫電纜芯線絕緣電阻：≥20MΩ
6.工作電壓：DC24V（85-110%）
7.靜態電流≤15mA
8.報警電流≤25mA
9.報警復位：手動復位、斷電復位
10.狀態指示：正常運行：綠色指示燈閃亮
定溫火警：紅色指示燈常亮故障：黃色指示燈常亮
11.使用環境：相對濕度≤95%，不凝露
12.繼電器無源觸點輸出：DC24V/1A
13.外殼防護等級：IP66
14.執行標準：GB 16280-2014

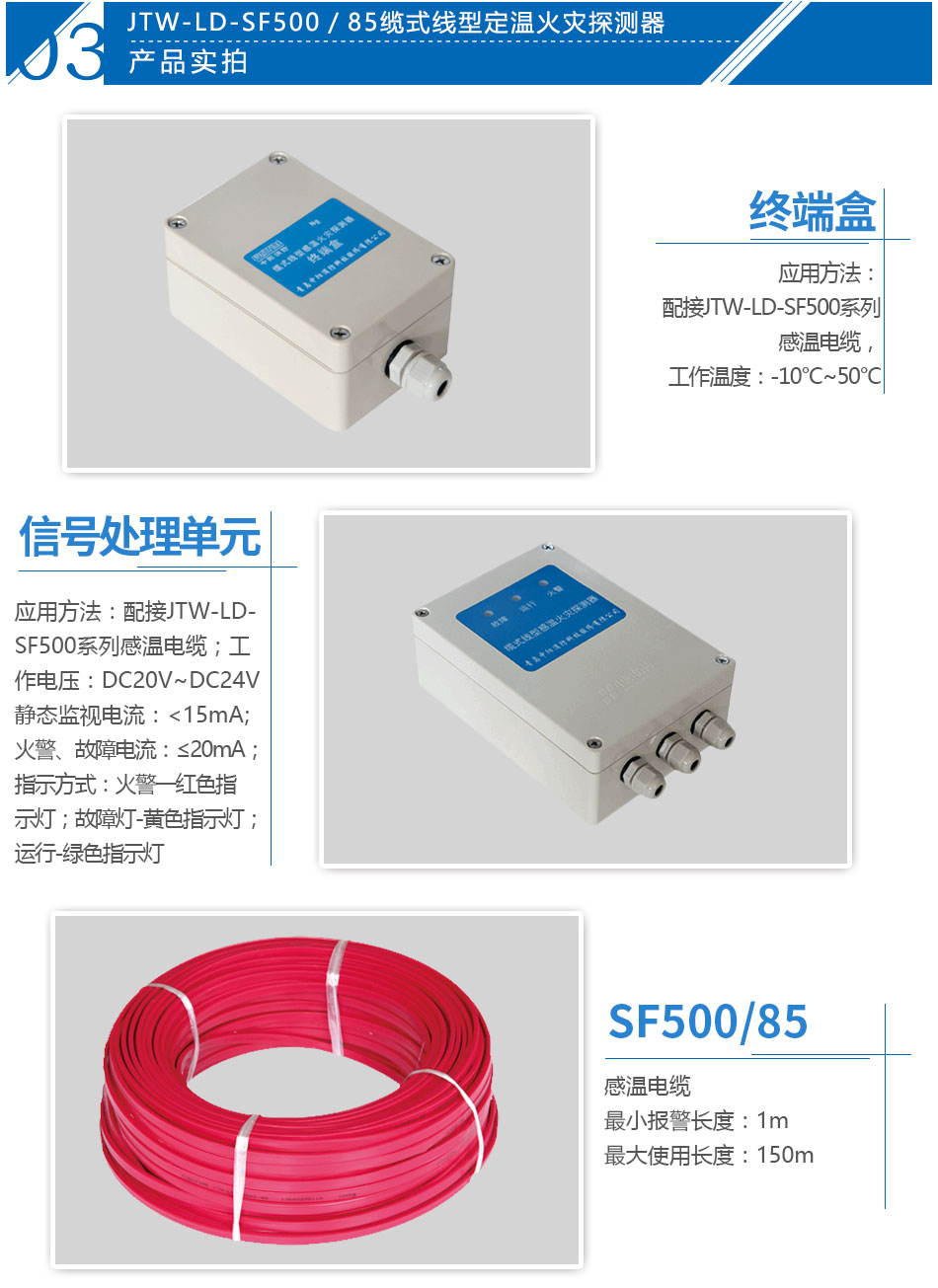

四、JTW-LD-SF500/85纜式線型感溫火災探測器結構及安裝尺寸
微電腦處理器和終端盒外形示意圖如圖1所示。

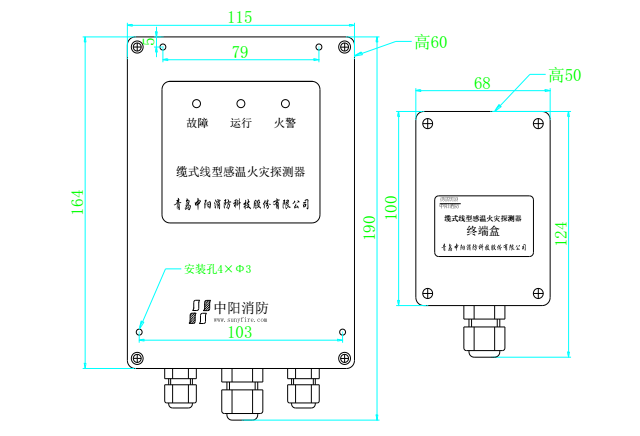

圖1微電腦處理器和終端盒外形示意圖
五、JTW-LD-SF500/85纜式線型感溫火災探測器接線與調試
1.打開微電腦處理器盒蓋，依次將24V電源線、感溫電纜、信號線從防水接頭穿入盒體，按圖2要求接入端子排。感溫電纜另一端接入終端盒，線芯按圖3接入端子，感溫電纜結構如圖4。
2.與報警系統連接時，應按圖5要求與輸入模塊連接。
3.上電后，系統自檢20—30秒后，綠燈閃亮。（頻率約1HZ）
4.手動測試模擬故障：用短路環將雙排插針S3（在電路板左上角，如圖5）中間兩針短接，短接后黃燈常亮，故障繼電器動作，用萬用表測量Z1、CB1端子導通，Z1、CK1端子斷開，測試后拔下短路環故障恢復。
5.手動測試模擬火警：用短路環將雙排插針S3右側兩針短接，短接后紅燈閃亮，火警繼電器動作，用萬用表測量Z2端和CK2端導通，測試后拔下短路環火警恢復。
6.如果要加溫測試，可以將感溫電纜距離末端300mm的1m加熱，或者在感溫電纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫電纜剪除后重新與終端盒連接牢固，系統復位。
7.手動復位：用短路環將插針S1（在電路板上部，如圖5）短接一下，系統將被重新復位。
8.調試完畢，蓋好上部盒蓋，通電運行
9.接線說明

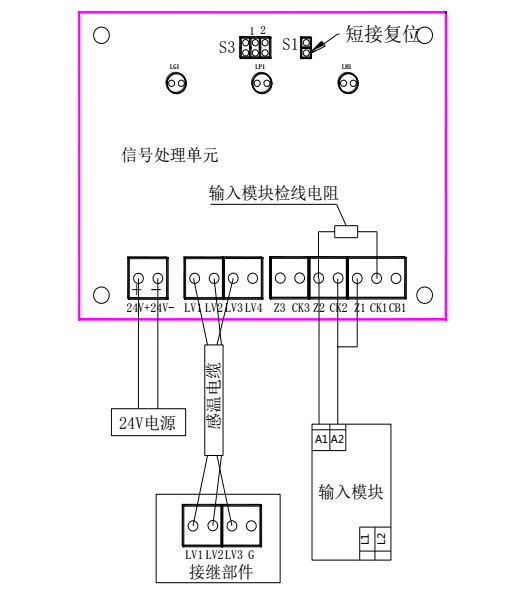

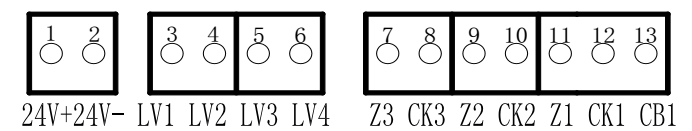

?。?）微電腦處理器接線端子示意圖如圖2所示：
圖2微電腦處理器接線端子示意圖
其中：
| 序號 |
端子代號 |
內容 |
備注 |
| 1 |
24V+ |
DC24V電源輸入“+” |
|
| 2 |
24V- |
DC24V電源輸入“-” |
|
| 3 |
LV1 |
感溫電纜接 |
|
| 4 |
LV2 |
感溫電纜 |
|
| 5 |
LV3 |
感溫電纜 |
|
| 6 |
LV4 |
空 |
|
| 7 |
Z3 |
空 |
|
| 8 |
CK3 |
空 |
|
| 9 |
Z2 |
火警信號公共 |
火警后閉合 |
| 10 |
CK2 |
火警信號常開 |
火警后閉合 |
| 11 |
Z1 |
故障信號公共 |
通電后閉合 |
| 12 |
CK1 |
故障信號常開 |
通電后閉合 |
| 13 |
CB1 |
故障信號常閉 |
|

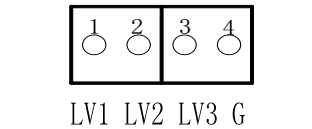

?。?）終端盒接線端子示意圖如圖3所示：
圖3終端盒接線端子示意圖
其中：
| 序號 |
端子代號 |
內容 |
備注 |
| 1 |
LV1 |
感溫電纜 |
|
| 2 |
LV2 |
感溫電纜 |
|
| 3 |
LV3 |
感溫電纜 |
|
| 4 |
G |
空 |
|

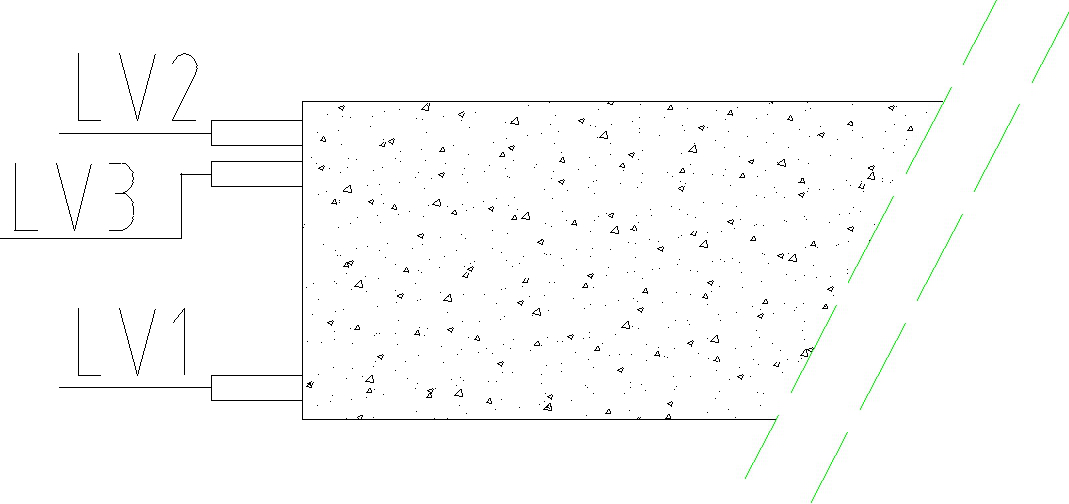

3）感溫電纜結構示意圖如圖4所示
圖4感溫電纜結構示意圖
六、JTW-LD-SF500/85纜式線型感溫火災探測器應用方法
探測器可以接入火災報警控制系統中，應用方法如圖5所示：
圖5探測器應用系統圖
七、JTW-LD-SF500/85纜式線型感溫火災探測器注意事項
1.微電腦處理器以及終端盒應注意防水。
2.探測器必須以連續的、無抽頭或分支的連續布線方式安裝，并嚴格按照國家規范要求進行。
3.重物應避免壓在探測器上，承受抗拉力為100N。
4.避免在探測器上涂刷腐蝕性物質。
5.安裝時嚴禁硬性折彎和扭轉感溫電纜。感溫電纜的彎曲半徑要大于100mm，并防止護套破損。
6.每年對探測器感溫電纜兩端開路進行阻值測試，其線芯之間正常阻值不應小于10MΩ，否則應予以更換。測量設備宜采用500V兆歐表。
7.建議每年對探測器進行實體火災測試，以確保探測器穩定可靠的運行。
8.運輸時應妥善包裝，避免積壓沖擊。
9.嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
