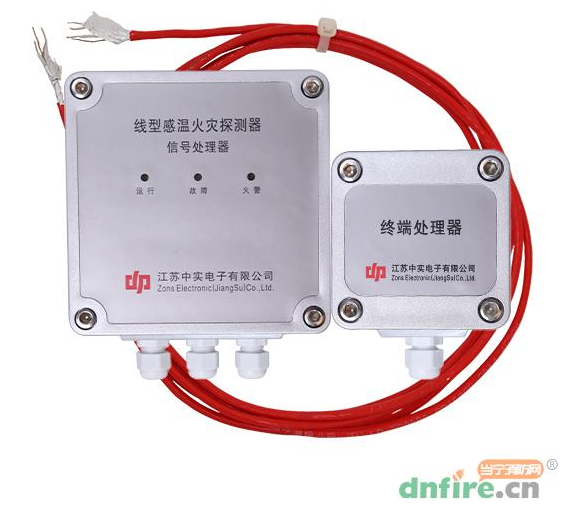

一套感溫電纜探測器（標準名稱為纜式線型感溫火災探測器）由微機調制器（也叫信號處理器）、感溫電纜、感溫電纜終端盒組成，如上圖。
感溫電纜終端盒其實起比較簡單的作用，就是感溫電纜末尾的一個終端，接線也就接感溫電纜本身，不接其他線。電源線、信號線的都不需要接，這些線接在感溫電纜的頭部設備信號處理器。
感溫電纜終端盒也就是上圖中的終端處理器，可見相比信號處理器接線要簡單很多。

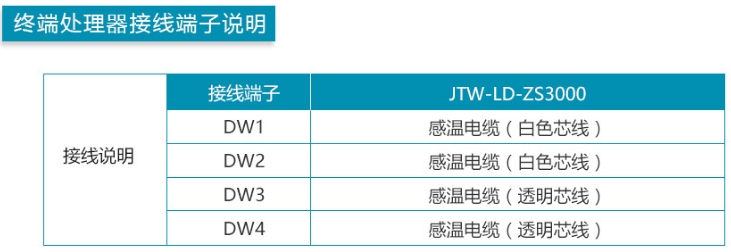

不同品牌種類的感溫電纜終端盒接線是有差別的，一般感溫電纜說明書中也是會有接線說明的，如上圖的感溫電纜終端盒接線就有明確的接線方法，見下圖，接線端子與線纜顏色一一對應接線就可以。

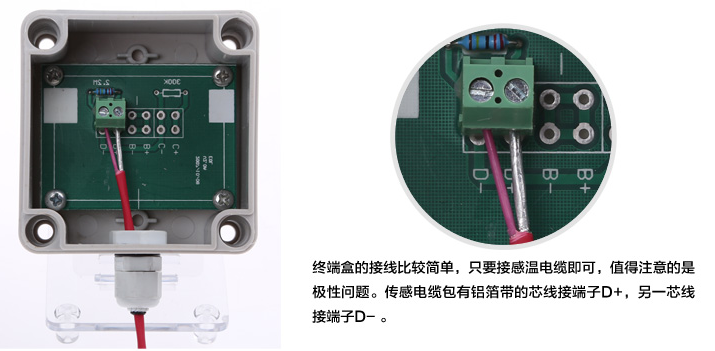

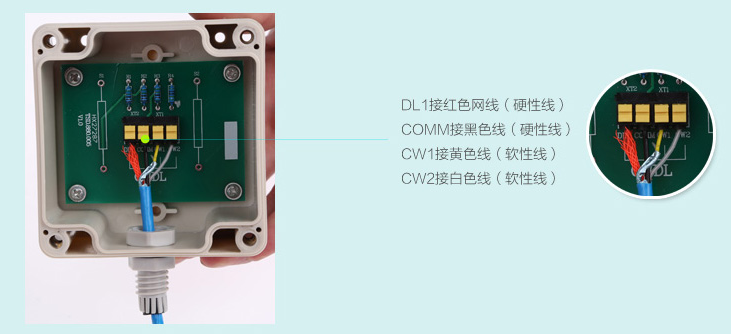

其他品牌型號的感溫電纜終端盒接線圖，也是比較簡單，都有說明什么樣的線接什么端子，如下圖，一款是兩芯感溫電纜，一款是四芯感溫電纜。
