特別提醒：JTW-LCD-ZC500A現已停產，如需購買請聯系客服。

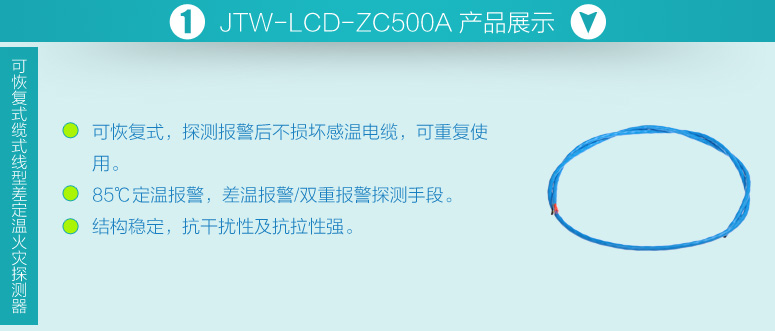

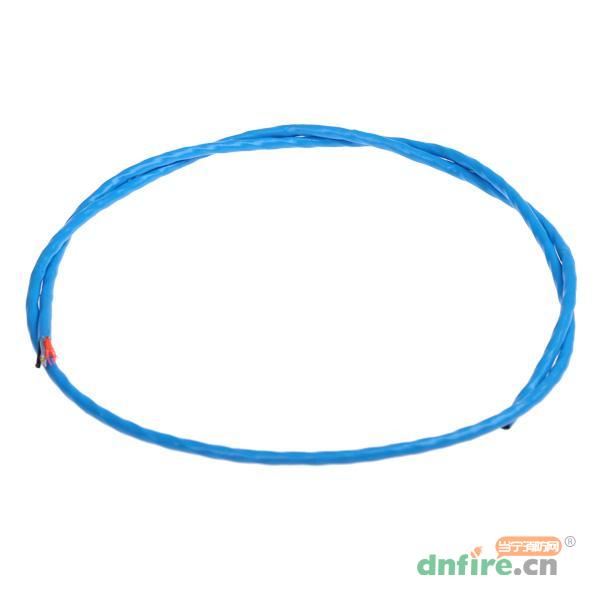

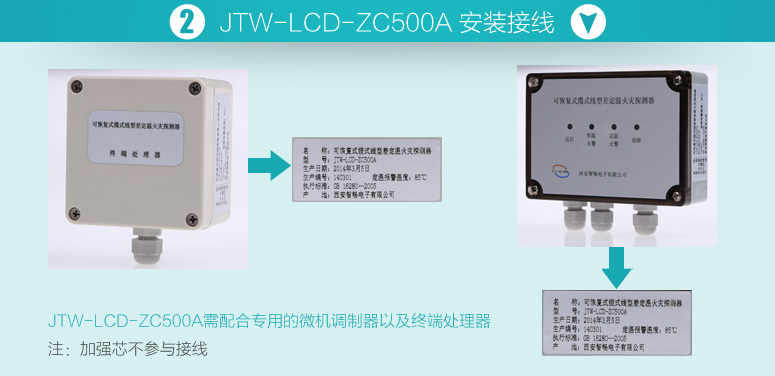

JTW-LCD-ZC500A可恢復式纜式線型差定溫火災探測器（以下簡稱探測器）是西安智暢電子有限公司開發的具有自主知識產權的智能線型感溫電纜火災探測器，由微機調制器、終端處理器、感溫電纜三部分構成，具備差定溫報警功能。

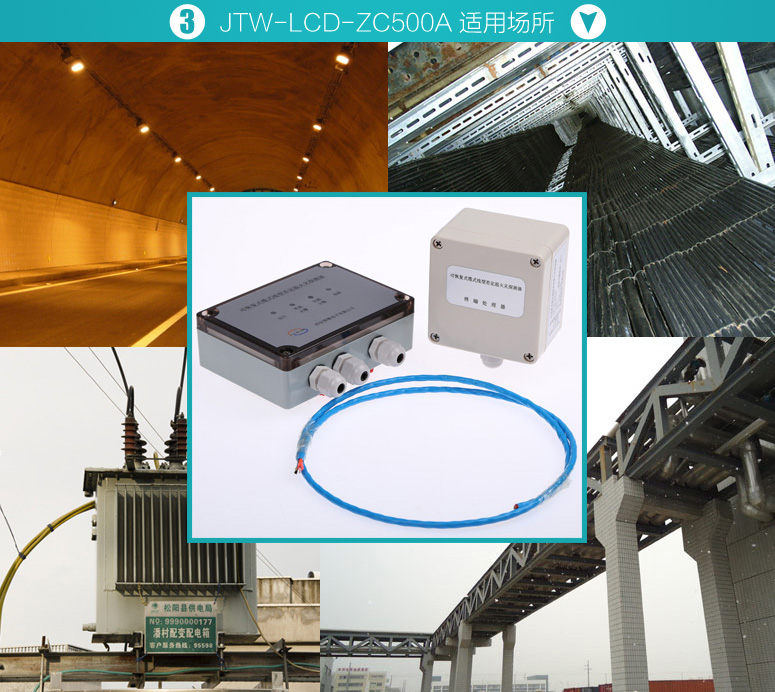

二、JTW-LCD-ZC500A可恢復式纜式線型差定溫火災探測器應用場所
?。?）電纜設施：電纜隧道、電纜豎井、電纜夾層、電纜橋架等：
?。?）電力設施：配電裝置、開關設備、變壓器、電抗器等；
?。?）油品、氣體：液壓站、潤滑油庫、油罐、氣罐、燃油鍋爐、燃氣鍋爐、噴漆房等；
?。?）皮帶傳輸設施：運煤、運料皮帶，自動化生產線。
三、JTW-LCD-ZC500A可恢復式纜式線型差定溫火災探測器主要技術指標
1.探測器類別：可恢復式纜式線型差定溫火災探測器
2.工作電壓：DC24V允許范圍：DC20V～DC28V
3.靜態電流≤40mA
4.報警電流≤60mA
5.定溫報警溫度：85℃
6.報警復位：斷電復位
7.狀態指示：上電穩定及記憶狀態：綠色指示燈閃亮（頻率約1Hz）
正常運行：運行（綠色）指示燈常亮
差溫火警：差溫（紅色）指示燈常亮
定溫火警：定溫（紅色）指示燈常亮
故障：故障（黃色）指示燈常亮
8.使用環境：溫度：-10℃～+50℃
相對濕度≤95%，不凝露
9.使用長度：≤150m
10.外殼防護等級：IP66

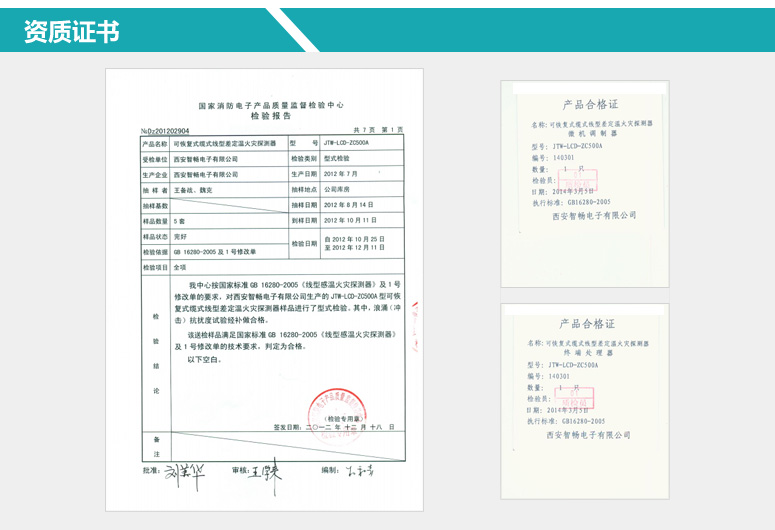

11.執行標準：GB16280-2005及1號修改單

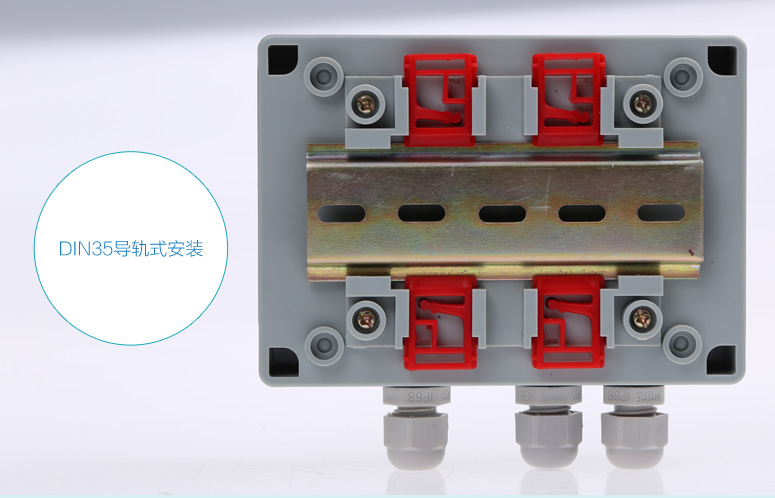

12.微機調制器安裝方式:DIN35導軌式安裝
四、JTW-LCD-ZC500A可恢復式纜式線型差定溫火災探測器設置及使用說明
（1）通過微機調制器的插針可以設置可恢復端報警溫度，具體設置方法如下
（2）調試說明：
調試前請去掉探測器的聯動關系，以免引起設備的誤動作，造成人員及財產損失!
A.手動模擬火警、故障
用磁鐵（強磁）靠近微機調制器上的模擬火警、模擬故障調試點，探測器即可發出火警或故障信號。
用磁鐵（強磁）靠近終端處理器上的火警1模擬、火警2模擬調試點，探測器即可發出火警信號。
扳動微機調制器內部的火警、故障測試開關／插針，探測器即可發出火警或故障信號。
B.實體火災模擬試驗（敷設時應在終端部分預留1-2米的感溫電纜用于試驗時使用，完畢后應將試驗部分剪下。
在靠近探測器的末端，用火苗均勻直接燃燒某一段（100mm-200mm）．在響應時間內應發出火警信號。
將探測器末端不少于1米長的一段快速放入100℃水中，應在短時間內發出報警（對于設定動作溫度低于100℃）。
實體火災模擬試驗后，應進行系統恢復，必須將燒過的部分剪斷，重新接線，有利于提高系統的穩定性。
五、JTW-LCD-ZC500A可恢復式纜式線型差定溫火災探測器接線說明

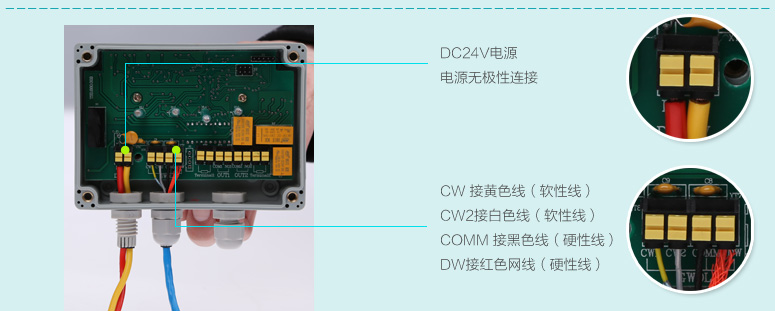

微機調制器接線端子示意圖如圖1所示：
圖1 微機調制器接線端子示意圖
其中：
（1）D1、D2：接DC24V電源，無極性連接。
?。?）DW、COMM、CW1、CW2：接感溫電纜，其中DW接感溫電纜白色線（硬性線、帶紅色絲網），COMM
接感溫電纜黑色線（硬性線）、CW1
接感溫電纜黃色線（軟性線），CW2接感溫電纜白色線（軟性線）。
?。?）OUT1：差溫火警/故障/正常繼電器觸點復合輸出
?。?）Terminal1:OUT1電阻接入點(配套輸入模塊)
（5）OUT2：定溫火警/故障/正常繼電器觸點復合輸出
?。?）Terminal2:OUT2電阻接入點(配套輸入模塊)
終端處理器接線端子示意圖如圖2所示：
圖2 終端處理器接線端子示意圖

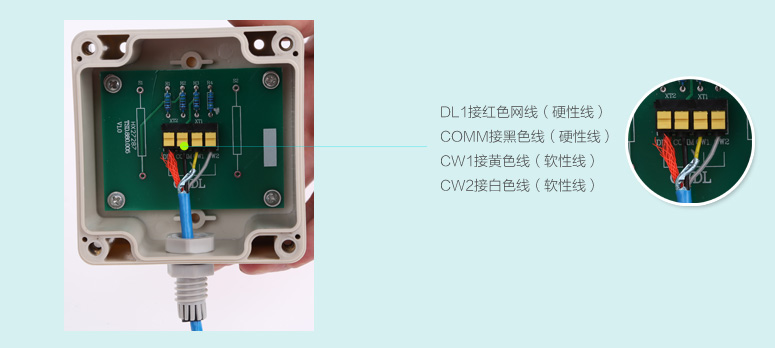

其中：DL1、COMM、CW1、CW2：接感溫電纜，DL1接感溫電纜白色線（硬性線、帶紅色絲網），COMM接感溫電纜黑色線（硬性線）、CW1接感溫電纜黃色線（軟性線），CW2接感溫電纜白色線（軟性線）
六、JTW-LCD-ZC500A可恢復式纜式線型差定溫火災探測器外形結構

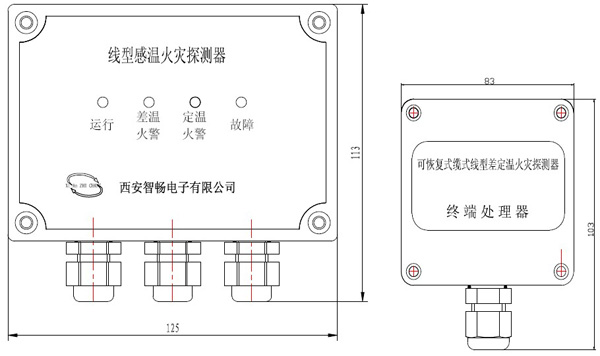

圖3 JTW-LCD-ZC500A產品外型尺寸圖
七、JTW-LCD-ZC500A可恢復式纜式線型差定溫火災探測器使用及操作
當系統布線、安裝完畢，打開微機調制器電源，微機調制器綠色指示燈閃亮，1分鐘后微機調制器綠色指示燈常亮，微機調制器進入正常監視狀態。
八、JTW-LCD-ZC500A可恢復式纜式線型差定溫火災探測器系統配接說明

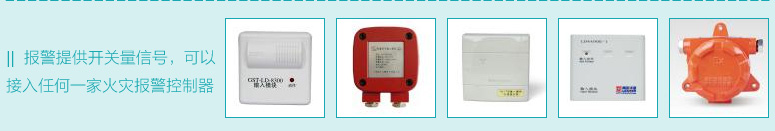

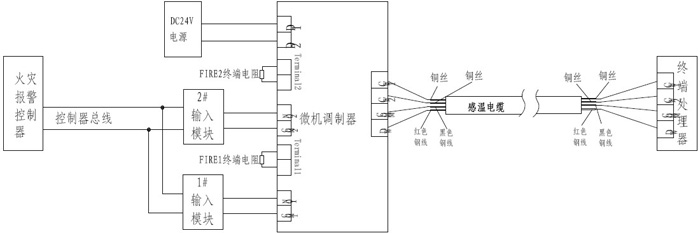

探測器可以接入火災報警控制系統中，應用方法如圖3所示。
圖3 感溫電纜與控制器系統配接圖
備注：
?。?）Terminal1、Terminal2處所配接的電阻為輸入模塊的終端的電阻。
?。?）如差定溫火警合并輸出，可連接一個輸入模塊
九、JTW-LCD-ZC500A可恢復式纜式線型差定溫火災探測器注意事項
1.安裝時嚴禁硬性折彎和扭轉感溫電纜。感溫電纜的彎曲半徑要大于150mm，并防止護套破損，，運輸時應妥善包裝，避免積壓沖擊。
2.建議每年對線型定溫火災探測器進行實體火災測試，以確保探測器穩定可靠的運行。
